МГТУ МИРЭА
Кафедра инженерной графики
http://www.ig.frts.mirea.ru
http://www.dgec.mirea.ru/
Задания для самостоятельной работы №3
Моделирование геометрических тел
Распечатывайте материалы в режиме actual size – поля учтены при верстке

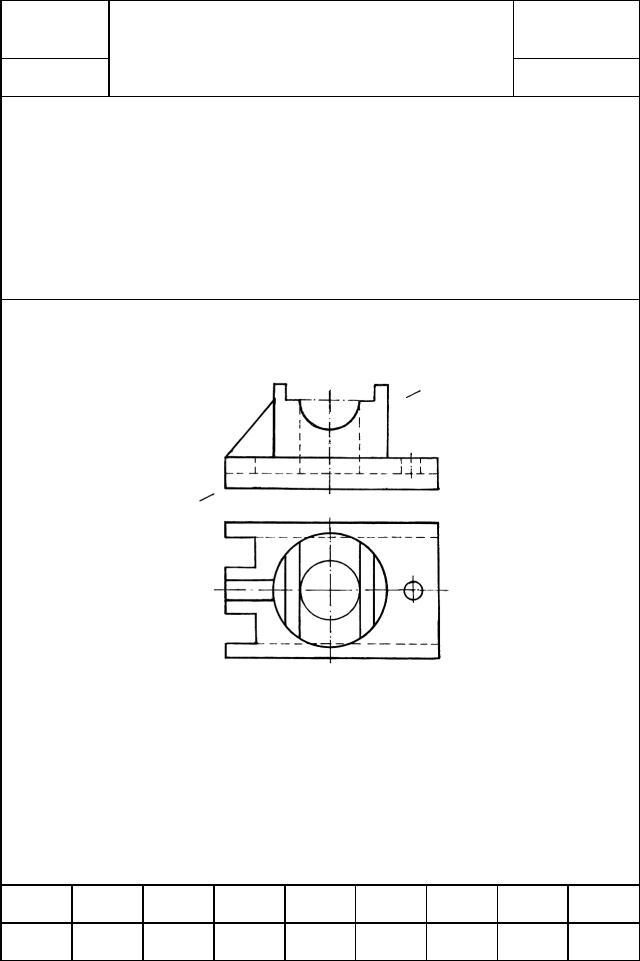

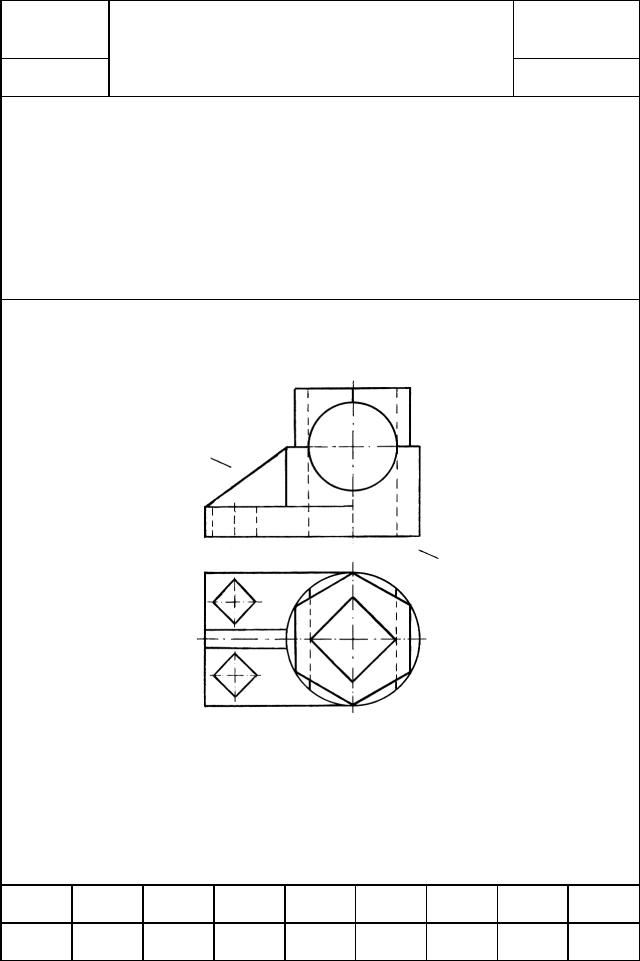

МИРЭА |
Задание для самостоятельной работы №4 |
Вариант № 1 |
Кафедра ИГ |
“Моделирование геометрических тел” |
|
ИКГ |
|
2006/2007 уч.г. |
Дано: изображение предмета в масштабе М (1:2).
Требуется:
1.Составить матрицу смежности;
2.Построить три основных вида предмета – главный вид, вид сверху и вид слева;
3.Выполнить сложный разрез предмета на месте главного вида;
4.Выполнить простой разрез на месте вида слева, при необходимости совместив его с видом;
5.Выполнить вынесенное сечение предмета по заданной наклонной секущей плоскости;
6.Определить параметры формы и положения всех тел-примитивов, составляющих предмет, и нанести размеры на изображения.
Разработ Дата |
Подпись Рецензе Дата |
Подпись Нормоко Дата |
Подпись |
чик |
нт |
нтроль |
|
Бобов |
|
|
|
П.Г. |
|
|
|
МИРЭА |
Задание для самостоятельной работы №4 |
Вариант № 2 |
Кафедра ИГ |
“Моделирование геометрических тел” |
|
ИКГ |
|
2006/2007 уч.г. |
Дано: изображение предмета в масштабе М (1:2).
Требуется:
1.Составить матрицу смежности;
2.Построить три основных вида предмета – главный вид, вид сверху и вид слева;
3.Выполнить сложный разрез предмета на месте главного вида;
4.Выполнить простой разрез на месте вида слева, при необходимости совместив его с видом;
5.Выполнить вынесенное сечение предмета по заданной наклонной секущей плоскости;
6.Определить параметры формы и положения всех тел-примитивов, составляющих предмет, и нанести размеры на изображения.
Разработ Дата |
Подпись Рецензе Дата |
Подпись Нормоко Дата |
Подпись |
чик |
нт |
нтроль |
|
Бобов |
|
|
|
П.Г. |
|
|
|
МИРЭА |
Задание для самостоятельной работы №4 |
Вариант № 3 |
Кафедра ИГ |
“Моделирование геометрических тел” |
|
ИКГ |
|
2006/2007 уч.г. |
Дано: изображение предмета в масштабе М (1:2).
Требуется:
1.Составить матрицу смежности;
2.Построить три основных вида предмета – главный вид, вид сверху и вид слева;
3.Выполнить сложный разрез предмета на месте главного вида;
4.Выполнить простой разрез на месте вида слева, при необходимости совместив его с видом;
5.Выполнить вынесенное сечение предмета по заданной наклонной секущей плоскости;
6.Определить параметры формы и положения всех тел-примитивов, составляющих предмет, и нанести размеры на изображения.
Разработ Дата |
Подпись Рецензе Дата |
Подпись Нормоко Дата |
Подпись |
чик |
нт |
нтроль |
|
Бобов |
|
|
|
П.Г. |
|
|
|
МИРЭА |
Задание для самостоятельной работы №4 |
Вариант № 4 |
Кафедра ИГ |
“Моделирование геометрических тел” |
|
ИКГ |
|
2006/2007 уч.г. |
Дано: изображение предмета в масштабе М (1:2).
Требуется:
1.Составить матрицу смежности;
2.Построить три основных вида предмета – главный вид, вид сверху и вид слева;
3.Выполнить сложный разрез предмета на месте главного вида;
4.Выполнить простой разрез на месте вида слева, при необходимости совместив его с видом;
5.Выполнить вынесенное сечение предмета по заданной наклонной секущей плоскости;
6.Определить параметры формы и положения всех тел-примитивов, составляющих предмет, и нанести размеры на изображения.
Разработ Дата |
Подпись Рецензе Дата |
Подпись Нормоко Дата |
Подпись |
чик |
нт |
нтроль |
|
Бобов |
|
|
|
П.Г. |
|
|
|
