Анализ результатов
По результатам измерений построить нагрузочные характеристики идеальных источников постоянной ЭДС.
Содержание отчета
1. Тема и цель лабораторной работы.
2. Краткое изложение теоретической части.
3. Схемы всех исследованных в работе устройств.
4. Полученные результаты оформить в соответствии с требованиями, указанными в программе работы (в табличном, графическом или ином виде) с соответствующими расчетами и пояснениями.
5. Сделать выводы.
Контрольные вопросы.
1. Для чего предназначена программа Electronics Workbench V5.12?
2. Какие электроизмерительные приборы использует программа Electronics Workbench V5.12?
3. С помощью каких приборов можно исследовать АЧХ?
Работа № 2
Идеальный источник тока.
Снятие нагрузочных характеристик с помощью амперметра и вольтметра
Идеальным
(с внутренним сопротивлением Ri
=
)
источником тока называют активный
элемент, сила тока которого не зависит
от напряжения его на зажимах. Мгновенная
мощность источника не ограничена. ВEWB
идеальный источник напряжения находится
в группе Sourse
и имеет
следующее обозначение:
Объекты исследования, оборудование, инструмент.
Программное обеспечение: Electronics Workbench V5.12.
Подготовка к работе.
-Изучить теоретические сведения (п. 2).
-Включить ПК, открыть Electronics Workbench V5.12.
Порядок выполнения работы.
Собрать схему, представленную на рис. 48.
Подключить идеальный источник тока (I1) c помощью ключа [1] на систему из нагрузочных резисторов (R1–R4). Размыкая и замыкая ключи [5]–[8] у резисторов и измеряя ток и напряжение, заполнить таблицу измерений. Повторить этот эксперимент со вторым (I2), третьим (I3) и четвертым (I4) источником тока.
Порядок выполнения аналогичен изложенному в работе №1. Результаты измерений занести в таблицу:
-
Источник
тока
Напряжение
V1, Вольт
Ток А1, Ампер
R1= 1 Ом
R2=5 Ом
R3=10 Ом
R4=20 Ом
I1
I2
I3
I4
Рис. 48. Схема исследования идеального источника тока
Анализ результатов
По результатам измерений построить нагрузочные характеристики идеальных источников постоянной ЭДС.
Содержание отчета
1. Тема и цель лабораторной работы.
2. Краткое изложение теоретической части.
3. Схемы всех исследованных в работе устройств.
4. Полученные результаты оформить в соответствии с требованиями, указанными в программе работы (в табличном, графическом или ином виде) с соответствующими расчетами и пояснениями.
5. Сделать выводы.
Контрольные вопросы.
1. С помощью каких приборов можно исследовать АЧХ?
2. С помощью каких приборов можно исследовать временные характеристики сигналов?
3. Какие виды электроизмерительных приборов, не включенных в программу Electronics Workbench V5.12, вы еще знаете?
Работа № 3
Модель источника ограниченной мощности.
Снятие нагрузочных характеристик

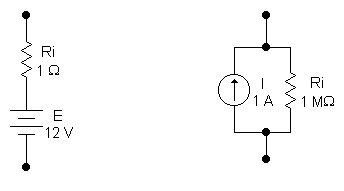

Модель источника ограниченной мощности (неидеального источника) может быть создана двумя способами – включая сопротивление Ri последовательно с идеальным источником напряжения или параллельно с идеальным источником тока (Ri – внутреннее сопротивление источника):
Объекты исследования, оборудование, инструмент.
Программное обеспечение: Electronics Workbench V5.12.
Подготовка к работе.
-Изучить теоретические сведения (п. 2).
-Включить ПК, открыть Electronics Workbench V5.12.
Порядок выполнения работы.
Собрать схему, представленную на рис. 49.
Подключить источник напряжения c помощью ключа [1] на систему из нагрузочных резисторов (R1–R4). Размыкая и замыкая ключи [5]–[8] у резисторов и измеряя ток и напряжение, заполнить таблицу измерений:
-
Источник напряжения
Сопротивление
Напряжение V1, Вольт
Ток А1, Ампер
R1 = 0,1 Ом
R2 = 1 Ом
R3 = 10 Ом
R4 = 100 Ом
Рис. 49. Схема исследования источников ограниченной мощности
Повторить этот эксперимент с источником тока (ключ [2]). Результаты занести в таблицу измерений:
-
Источник тока
Сопротивление
Напряжение V1, Вольт
Ток А1, Ампер
R1 = 0,1 Ом
R2 = 1 Ом
R3 = 10 Ом
R4 = 100 Ом
