Лекция 15

Особенности усилителей мощности радиопередающих устройств.

Усилители мощности в технике радиопередающих устройств принято называть генераторами с внешним возбуждением.

Нагрузкой выходного каскада является контур, настроенный на частоту усиливаемых колебаний.

Требования к усилителям мощности в радиопередающих устройствах отличаются двумя характерными особенностями:

• - во-первых, требуется получить большую выходную мощность при минимуме потерь;

• - во-вторых, нет необходимости сохранять форму усиливаемых колебаний, как в усилителях звуковой частоты.

Генератор с внешним возбуждением (ГВВ) представляет собой преобразователь мощности источника постоянного токаР₀в мощность высокой частотыР_к. Работа ГВВ возможна только при подаче на его вход внешнего сигналаР_вх(от возбудителя). При этомР_вх<Р_к. Основные показатели работы ГВВ: мощность радиочастоты в нагрузкеР_к, КПД генератора η_г=P_к/P₀коэффициент усиления по мощностиK_р=P_к/Р_вх, спектр колебаний в нагрузке внутри и вне занимаемой полосы частот, отсутствие самовозбуждения.

В качестве усилительных приборов в ГВВ используют электронные лампы, биполярные и полевые транзисторы, а в ключевых генераторах - и тиристоры. Электронные лампы широко применяют благодаря их универсальности. Они работают в широком диапазоне частот и обеспечивают выходную мощность от единиц ватт до нескольких мегаватт, устойчивы к внешним воздействиям (температура, давление, механические нагрузки), имеют срок службы до 5000 ч. Полупроводниковые приборы применяют в передатчиках малой и средней мощности.

Физические процессы, лежащие в основе работы ламп и транзисторов, различны, однако их вольтамперные характеристики качественно одинаковы, хотя и имеют некоторые различия. Лампы обладают левыми характеристиками, а характеристики транзисторов сдвинуты вправо, и запирание транзистора происходит при нулевом напряжении на базе.

Генератор внешнего возбуждения может работать как в линейном, так и в нелинейном режиме. Линейный режим работы обеспечивается при угле отсечки θ = 180°. Угол отсечки θ - это выраженная в угловой мере (градусах, радианах) половина той доли периода, в течение которой существует анодный (коллекторный) ток.

Рис. 2.2. Режимы работы ламп без отсечки (а) и с отсечкой (б) анодного тока

Режим усилителя мощности радиочастоты при θ = 180° называется колебаниями первого рода (они соответствуют классу А в апериодических усилителях). В режиме колебаний первого рода ГВВ применяют крайне редко из-за невысокого КПД, не превышающего 50 %.

В этом режиме (его называют режимом без отсечки анодного тока) амплитуды входного напряжения и напряжения смещения подобраны так, что работа происходит на линейном участке характеристики лампы (или транзистора) (рис. 2.2, а). При этом кроме переменной составляющей тока в цепи протекает большой постоянный ток I₀, который обусловливает энергетические потери. Полная потребляемая мощность источникаP₀=I₀E_aопределяется этим током и напряжением питанияE_a. Полезная мощность связана только с переменной составляющей токаI₁.

Нелинейный режим обеспечивается при 6 < 180° (колебания второго рода). При этом форму импульсов анодного (коллекторного) тока характеризуют амплитудаI_am(I_кm) и угол отсечки θ.

Углом отсечки называется та часть периода (см. рис. 2.2,б), в течение которого протекающий ток изменяется от максимального значения до нуля.

Энергетические соотношения в ГВВ рассмотрим на примере транзисторного каскада (рис. 2.3). Основными энергетическими характеристиками являются:

мощность, потребляемая от источника,P₀= 0,5I_к0Е₀, полезная мощность, выделяемая в нагрузке,P_к= 0,5I_к1U_к, мощность источника возбужденияP_c= 0,5I_б1U_c, коэффициент полезного действия (электронный КПД) η =P_к/Р₀= 0,5[(I_к1U_к) / (I_к0E₀)] и коэффициент усиления по мощностиK_p=P_к/P_c= (I_к1U_к) / (I_б1U_c).

Рис. 2.3. Схема транзисторного усилителя мощности

Из приведенных соотношений видно, что K_ри η определяются гармоническими составляющими токов транзистора, которые, в свою очередь, являются функциями углов отсечки. Графики зависимости коэффициентов разложения косинусоидального импульса α₀, α₁, α₂, α₃, α₁/α₀от угла отсечки 0 приведены на рис. 2.4.

Из графиков видно, что для каждой гармоники существуют оптимальные углы отсечки, при которых их содержание в импульсах максимально. Максимум полезной мощности соответствует выражению θ_опт≈ 120° /n. Для первой гармоникиn= 1 и θ_опт≈ 120°, для второй (n= 2) - соответственно θ_опт≈ 60° и т.д.

Амплитуда тока n-й гармоники всегда меньше амплитуды тока гармоники более низкого порядка. Следует также отметить, что при θ = 90° коэффициент α₃= 0 , т.е. в спектре тока отсутствует третья и все нечетные гармоники выше третьей.

Эффективность преобразования энергии источника Е₀в энергию радиочастотных колебаний количественно оценивают электронным КПД (η_э).

η_э= α₁U_к/ (α₀E₀), где α₁/ α₀- называется коэффициентом формы импульса тока,U_к/E₀- коэффициентом использования коллекторного (анодного) напряжения.

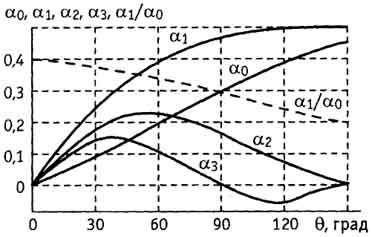

Рис. 2.4. Зависимость коэффициентов разложения от угла отсечкиРис. 2.5. Недонапряженный (а, б), критический (в) и перенапряженный (в) режимы работы лампы

Как видно из графика, при 0 < θ < 120° полезная мощность падает с уменьшением θ, а η_эрастет (штриховая линия на рис. 2.4), достигая своего максимума (при заданномi_{a max}) при θ = 0. Однако такой режим не имеет физического смысла, так какР_киP₀принимают нулевые значения. На практике выбирают 0 = 90°. При этом полезная мощность меньше максимально возможной на 7 %, а η_эвыше почти в 1,2 раза (η_э=73 %). Более высокое значение можно получить в транзисторных ГВВ, работающих в ключевом режиме, когда импульс тока формируется в состоянии насыщения транзистора. Это повышает надежность работы схемы, так как при заданной генерируемой мощности потери в транзисторе минимальны; параметры транзистора мало влияют на генерируемую мощность; упрощается настройка генератора в производстве. Следует заметить, что форму импульса анодного тока могут искажать сеточные токи, так как при низком анодном напряжении, когда напряжение на сетке положительно, значительная часть общего катодного тока может ответвляться на сетку. Степень влияния сеточного тока характеризует напряженность режима работы генератора. По напряженности различают три режима работы: недонапряженный режим, характеризующийся остроконечной формой импульса анодного тока; критический режим, когда импульс анодного тока несколько усечен в верхней части, и перенапряженный режим, при котором возникает провал на вершине импульса анодного тока (рис. 2.5).

Напряженность режима в значительной мере определяется величиной нагрузочного сопротивления (эквивалентным сопротивлением контура R_э), так как от него зависит напряжение на аноде лампы. Зависимости мощностей и КПД анодной цепи от сопротивления нагрузки выражаются нагрузочными характеристиками (рис. 2.6). Колебательная мощность в контуреР_к1=U_к1I_к1/2 максимальна в критическом режиме (R_э=R_{э кр}). В недонапряженном режиме напряжение на контуреU_к1мало, так как сопротивление контураR_эневелико. В области перенапряженного режима в импульсах анодного тока появляются провалы, что приводит к уменьшению первой гармоники токаI_a1.

Рис. 2.6. Зависимость мощности и КПД оконечного каскада от сопротивления нагрузки

Из характеристик также видно, что при возрастании сопротивления нагрузки потребляемая мощность Р₀уменьшается. Однако в области недонапряженного режима это уменьшение незначительно, так как форма импульса анодного тока почти не изменяется. При увеличении сопротивленияR_эв перенапряженном режиме подводимая мощность резко уменьшается вследствие появления провала в импульсах анодного тока и соответственного уменьшения постоянной составляющей анодного питания.

Мощность рассеяния на аноде Р_aпредставляет собой разность подводимой и колебательной мощностей. В области недонапряженного режима рассеиваемая мощность может быть настолько велика, что анод лампы расплавится. Это, в частности, происходит, если выключить задающий генератор при работе усилителя мощности в режиме с малым углом отсечки.
