147
h2cр h2черн h2красн ПР .
2
Вычисляют угол i по формуле i˝ = З˝(h1cр – h2cр).
Для нивелирования технического и 4 класса угол i не должен превышать 20˝, если угол больше, производят исправление.
Исправление для нивелиров с компенсаторами Н3К, Н10КЛ
Вычисляют правильный отсчет в мм со станции 2 по черной стороне дальней рейки З2пр = З2 +(0,20Ìi˝). Устанавливают на этот отсчет вертикальным исправительным винтом среднюю нить сетки нитей. Чтобы получить доступ к сетке нитей, откручивают винтовое кольцо вблизи окуляра и снимают защитную крышку.
Исправление для нивелиров с уровнями Н3, НВ1
Правильный отсчет вычисляют по той же формуле, также со станции 2 устанавливают полученное значение по черной стороне дальней рейки. Установку производят элевационным винтом. При этом уходит из нульпункта пузырек цилиндрического уровня. Приводят пузырёк в нульпункт вертикально расположенными исправительными винтами цилиндрического уровня. Для доступа к винтам отводят в сторону защитную крышку на коробке цилиндрического уровня.
7.4. Нивелирование 4 класса

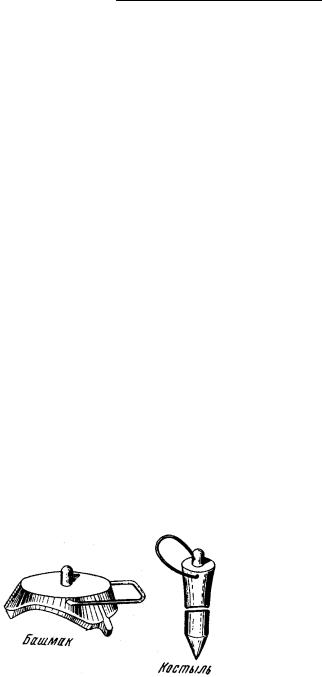

Метод геометрического нивелирования (горизонтальным визирным лучом) имеет несколько классов точности: 1, 2, 3, 4 классы и техническое нивелирование. Каждый класс точности характеризуется своей методикой работы на станции и допусками. Для каждого класса применяют соответствующие нивелиры и нивелирные рейки. Рейки при нивелировании устанавливают на костыли или
башмаки.
Нивелирование 4 класса прокладывается как высотная опорная сеть. В городах и населенных пунктах при крупномасштабных
съемках нивелированием 4 класса может создаваться высотное съемочное обоснование
Для производства нивелирования применяют нивелиры Н3, Н3К, Н3КП и нивелирные рейки РН–3000С и РН–3000СП.
Нивелирование выполняют в одном направлении. Отсчеты берутся по средней и одной дальномерной нитям по черной стороне рейки. По красной стороне отсчитывают только по средней нити. В таблице представлена страница журнала нивелирования 4 класса с указанием последовательности
148
взятия отсчетов на станции, дан пример обработки журнала и постраничный контроль.
Образец записи в журнале нивелирования 4 класса
|
Ход: от грунт. реп. 606 до грунт. реп. 217 |
|
|
|
|
|||||
|
Начало: 7 ч 10 мин Конец: 7 ч 30 мин |
Погода: ясно, слабый ветер |
|
|||||||
|
№ станций |
Дально- |
Отсчеты |
по рей- |
Превыше- |
|
Среднее |
|||
|
№ реек |
мерные |
кам |
|
ние, мм |
|
превыше- |
|||
|
|
|
|
|
расстояния |
задняя |
перед- |
|
|
ние, мм |
|
|
|
|
|
|
няя |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
75,0(7) |
1185(1) |
1058(3) |
|
|
|
||||
|
|
|
|
|
74,4(8) |
1560(2) |
1430(4) |
+130(11) |
|
+130(13) |
|
|
гр.реп.606 |
||||||||
|
|
|
|
|
|
6247(6) |
6217(5) |
+30(12) |
|
|
|
|
|
|
|
|
4687(9) |
4787(10 |
–100(14) |
|
|
|
|
|
|
|
|
|
) |
|
|
|
2 |
|
|
52,0 |
1005 |
1209 |
|
|
|
||
|
|
|
|
|
52,6 |
1265 |
1472 |
−207 |
|
−207 |
|
1 2 |
|||||||||
|
|
|
|
|
|
6052 |
6159 |
−107 |
|
|
|
|
|
|
|
|
4787 |
4687 |
+100 |
|
|
3 |
|
|
62,2 |
0617 |
0798 |
|
|
|
||
|
|
|
|
62,6 |
0928 |
1111 |
−183 |
|
−183 |
|
|
|
2 3 |
||||||||
|
|
|
|
|
|
5615 |
5898 |
−283 |
|
|
|
|
|
|
|
|
4687 |
4787 |
–100 |
|
|
4 |
|
|
53,4 |
0704 |
1003 |
|
|
|
||
|
|
|
|
53,2 |
0971 |
1269 |
−298 |
|
−299 |
|
|
|
3 4 |
||||||||
|
|
|
|
|
|
5758 |
5958 |
−200 |
|
|
|
|
|
|
|
|
4787 |
4689 |
+98 |
|
|
5 |
|
|
38,0 |
0657 |
0894 |
|
|
|
||
|
|
|
|
38,2 |
0847 |
1085 |
−238 |
|
−238 |
|
|
|
4 5 |
||||||||
|
|
|
|
|
|
5534 |
5872 |
−338 |
|
|
|
|
|
|
|
|
4687 |
4787 |
–100 |
|
|
6 |
70,0 |
0874 |
0810 |
|
|
|
||||
|
|
|
69,6 |
1224 |
1158 |
+66 |
|
+67 |
||
|
|
5 гр.реп.21 |
||||||||
|
|
|
|
|
|
6011 |
5843 |
+168 |
|
|
|
|
|
|
|
|
4787 |
4685 |
+102 |
|
|
|
Постранич- |
701,2(21) |
42012(1 |
43472(1 |
−1460(17) |
|
|
|||
|
ные суммы |
|
5) |
6) |
|
|
−730(18) |
|||
|
|
|
|
|
|
− |
|
−730(20) |
|
|
|
|
|
|
|
|
43472(1 |
|
|
|
|
|
|
|
|
|
|
6) |
|
|
|
|
|
|
|
|
|
|
−1460(1 |
|
|
|
|
|
|
|
|
|
|
9) |
|
|
|
|
149
Последовательность наблюдений на станции:
1.Устанавливают нивелир между рейками, определяя середину шагами или на глаз.
2.Не закрепляя штатив и установив трубу нивелира приблизительно
вгоризонтальное положение, определяют по нитяному дальномеру приближенные значения длин плеч и при необходимости перемещают нивелир
внужную сторону.
3.Прочно устанавливают штатив и приводят нивелир в рабочее положение по установочному уровню.
4.Наводят трубу на черную сторону задней рейки, приводят пузырек контактного уровня в нульпункт элевационным винтом и берут отсчеты по верхней и средней нитям.
5.Наводят трубу на черную сторону передней рейки и, повторяя действия, берут отсчеты по верхней и средней нитям.
6.Поворачивают переднюю рейку красной стороной и берут отсчеты по средней нити.
7.Наводят трубу на красную сторону задней рейки и берут отсчет по средней нити.
При работе с нивелиром, имеющим компенсатор, порядок действий и взятия отсчетов по нитям сохраняют, кроме совмещения изображений долей пузырька контактного уровня.
При нивелировании 4 класса допускается длина луча визирования (плеча) 100 м. Для нивелиров с увеличением трубы более 30х разрешают плечо 150 м. Неравенство плеч разрешается до 5 м и накопление неравенства в секции или ходе с одним знаком – не более 10 м. Высота луча визирования над поверхностью почвы должна быть не менее 0,2 м. Во время наблюдений нивелир защищают от солнечных лучей при помощи топографического зонта. Рейки устанавливают отвесно по уровню или отвесу на костыли, башмаки или деревянные колья.
Расхождение значений превышений на станции, полученных по черным и красным сторонам реек, допустимо не более 5 мм. По окончании полевых работ необходимо в обязательном порядке выполнить постраничный контроль.
Для этого на каждой странице полевого журнала:
находят сумму задних и передних плеч;
складывают вместе отсчеты по средним нитям задних реек по черной
икрасной сторонам;
складывают вместе отсчеты по средним нитям передних реек по черной и красной сторонам;
суммируют превышения, вычисленные по черной и красной сторонам
реек;
выписывают сумму средних превышений по странице.

150
В итоге должно получиться следующее равенство:
З П h 2 hср .
Следует помнить, что если на странице журнала записано нечетное количество станций, то в указанном выше равенстве, в последней его части, должна быть учтена величина пяточной разности (чаще всего 100 мм). Также в этой части равенства может быть несоответствие на 1 мм из-за округления среднего значения превышения. По окончании постраничного контроля вычисляют суммы превышений по ходу в целом. Вычисляют невязку по известной формуле для разомкнутых ходов, которая не должна превышать 20ммL .
7.5. Техническое нивелирование
Техническое нивелирование применяют для построения высотного съемочного обоснования, а также для вертикальной съемки при застройке городских территорий, съемке линейных коммуникаций и решении других геодезических инженерно-технических задач. Для этих целей применяют нивелиры Н–3, Н–3К, Н–10КЛ, Н–10КП и рейки РН–4000–С, РН–3000–СП.
Расстояния от нивелира до реек разрешаются от 120 м до 200 м при благоприятных условиях; равенство плеч устанавливают шагами; расхождение превышений на станции с учетом пяточной разности не должно превышать 5 мм.
Отсчеты по рейкам производят в следующем порядке:
1.Отсчеты по верхней и нижней нитям по черной стороне задней рейки для определения расстояний (обычно подсчитывают число делений между нитями). Отсчеты не записывают. В полевом журнале фиксируют расстояние (длину плеча).
2.Отсчеты по средней нити по черной стороне задней рейки.
3.Отсчет по средней нити по красной стороне задней рейки.
4.Наведение на переднюю рейку и определение расстояния по нитяному дальномеру.
5.Отсчет по средней нити по черной стороне передней рейки.
6.Отсчет по средней нити по красной стороне передней рейки. Образец страницы журнала технического нивелирования представлен
втаблице. Постраничный контроль выполняется так же, как и при ниве-
лировании 4 класса. Допустимую невязку выполняют по формуле fhдоп = 50ммL . Если число станций n на 1 км хода более 10, то fhдоп =
20ммn .
