.pdfМинистерство образования и науки Российской Федерации
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования žКузбасский государственный технический университет имени Т. Ф. Горбачева¤
Кафедра процессов и аппаратов химических производств
ОПРЕДЕЛЕНИЕ ТЕПЛОВОГО ЭКВИВАЛЕНТА РАБОТЫ И МЕХАНИЧЕСКОГО ЭКВИВАЛЕНТА ТЕПЛА
Методические указания к лабораторной работе по дисциплине žТеоретические основы теплотехники¤ для студентов направления 241000.62 žЭнерго- и ресурсосберегающие процессы в химической технологии, нефтехимии и биотехнологии¤, профиль 241004.62 žМашины и аппараты химических производств¤ всех форм обучения
Составители Ю. О. Афанасьев А. Р. Богомолов
Рассмотрены и утверждены на заседании кафедры Протокол № 3 от 06.11.2012 Рекомендованы к печати
учебно-методической комиссией направления 241000.62 Протокол № 3 от 06.11.2012 Электронная копия находится в библиотеке КузГТУ
Кемерово 2012
1
1. ЦЕЛЬ РАБОТЫ
Цель работы – установление соотношения между двумя формами передачи энергии – затраченной работой и количеством выделившегося тепла. Задачей работы является экспериментальное определение теплового эквивалента работы и механического эквивалента тепла.
2. ТЕОРЕТИЧЕСКИЕ ПОЛОЖЕНИЯ
Первая попытка определения соотношения между теплотой и работой была предпринята Майером в 1842 г. Используя полученное им уравнение
cp – cv = R |
(1) |
Майер вычислил значение механического эквивалента тепла J.
Для этого он использовал значение (cp – cv) в килокалориях (ккал/кг град) по результатам экспериментальных измерений теплоемкости газов при невысоких давлениях и расчетное значение газовой постоянной R в килограммометрах (кгс м/кг град) по уравнению состояния идеальных газов. Он приравнял эти величины друг к другу и таким путем вычислил механический эквивалент тепла. Численное значение J найденное Майером было приближенным вследствие невысокой точности использованных им экспериментальных значений теплоемкостей cp и cv газов.
Более точное определение соотношения между теплотой и работой провел Джоуль в своих опытах в период 1843 – 1850 г. Цель опытов состояла в том, чтобы установить соотношение между работой, затрачиваемой при выделении тепла, и количеством выделившегося тепла.

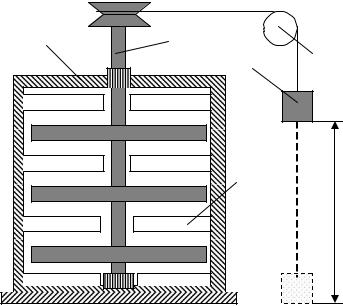

Схема опытной установки Джоуля изображена на рис. 1. В теплоизолированный медный сосуд 1, заполненный водой, погружена мешалка 2, снабженная лопатками. К стенкам сосуда также прикреплены лопатки 3, затрудняющие движение воды при вращении мешалки. Мешалка приводится во вращение при опускании груза 4 весом mg связанного с ней тросом через блок 5. При опускании груза на высоту h работа, производимая грузом (и следовательно мешалкой), равняется убыли потенциальной энергии груза mg¿Δh. Тепло Q, выделившееся в сосуде с водой, вычисляется по повышению температуры воды, измеряемой термометром.
|
|
|
2 |
При |
проведении |
опытов, |
|
1 |
2 |
4 |
5 |
|
|
||
|
|
3 |
|
|
|
|
h |
Рис. 1. Схема опыта Джоуля |
|
пропорциональность:
Джоуль использовал, уже разработанные в то время, методы точного измерения количества теплоты (калориметрию). Масса воды была заранее измерена. Учитывалось поглощение тепла стенками сосуда, лопатками и мешалкой. Теплоемкость воды и металла были известны. В результате серии тщательно поставленных опытов Джоуль установил, что между затраченной работой L и количеством полученного тепла Q существует прямая
Q = А L, |
(2) |
где А – коэффициент пропорциональности. Джоуль нашел, что коэффициент А всегда сохраняет одно и то же значение независимо от способа получения тепла, вида работы, температуры тела и т. д.
Иными словами, Джоуль установил, что при затрате единицы работы выделяется одно и то же количество тепла. Таким образом, было показано, что количество полученного тепла эквивалентно затраченной работе; понятно, что это соотношение справедливо и при совершении работы за счет затраты тепла, в соответствии с I законом термодинамики.
Из результатов своих измерений Джоуль вычислил величину А, которая носит наименование теплового эквивалента работы,
и J – механического эквивалента тепла: |
|
А =0,002345 ккал/кг м и J = 427 кг м/ккал; |
(3) |
очевидно, что J = 1/А. |
|
Опыты Джоуля позволили вскоре разработать молекулярнокинетическую теорию вещества, в соответствии с которой теплота и работа являются различными формами передачи энергии, а теплота определяет энергию хаотического теплового движения молекул, составляющих тело.
3
3. СОДЕРЖАНИЕ РАБОТЫ
Лабораторная работа выполняется на стенде, повторяющем схему опытов Джоуля. В течение эксперимента проводятся измерения работы, затраченной на перемешивание воды в теплоизолированном сосуде и количество выделившегося в воде тепла. В результате измеренных значений затраченной работы L и выделившегося тепла Q рассчитывают тепловой эквивалент работы А с учетом затрат тепла на нагрев воды стенок экспериментального прибора и затраты работы на преодоление трения в приводном редукторе. Значение теплового эквивалента работы А и механического эквивалента тепла J сравнивают со значениями этих коэффициентов, полученных Джоулем.
4. ОПИСАНИЕ ЛАБОРАТОРНОГО СТЕНДА

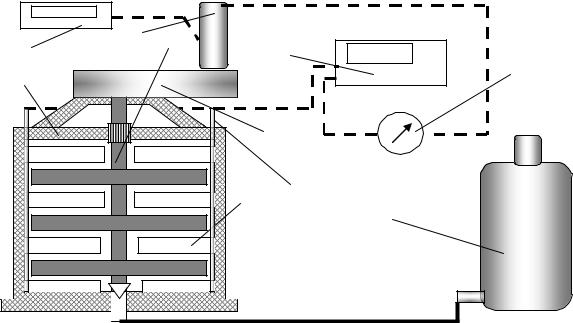

Схема лабораторной установки и средств измерения изображена на рис. 2. Стенд состоит из экспериментального прибора 1 с мешалкой 2, вспомогательного сосуда 4 и измерительных устройств.
7 |
9 |
2 |
5 |
1 |
|
|
6 |
|
|
|
|
|
|
|
8 |
|
|
3 |
10 |
|
|
|
4 |
Рис. 2. Схема стенда: 1 – экспериментальный прибор; 2 – мешалка; 3 – перегородки; 4 – вспомогательный сосуд; 5 – блок управления; 6 – ваттметр; 7 – милливольтметр; 8 – редуктор; 9 – электродвигатель; 10 – термометры сопротивления.
Экспериментальный прибор 1, выполненный из органического стекла, содержит перегородки 3, затрудняющие движение воды в
4
сосуде при вращении мешалки 2. Привод мешалки осуществляется от электродвигателя 9 через редуктор 8. Вспомогательный сосуд 4 соединен с прибором 1 трубкой и служит для заполнения экспериментального прибора заранее измеренным количеством дистиллированной воды при подъеме его выше прибора 1. При опускании сосуда 4 ниже уровня прибора 1, вода из экспериментального прибора перетекает в вспомогательный сосуд. Лабораторный стенд снабжен измерительными приборами. Температура воды измеряется тремя термометрами сопротивления 10 и электронным прибором в блоке управления 5. Потребляемая мощность электродвигателя измеряется ваттметром 6. Температура корпуса электродвигателя 9 контролируется термопарой и милливольтметром 7 (Щ4316).
Работа, подведенная к приводу мешалки, расходуется на: совершение работы трения Lв, при движении воды в сосуде; на работу трения L0, в подшипниках и редукторе и на
электромагнитные потери Lэ, в приводном двигателе |
|
L = Lв + L0 + Lэ. |
(4) |
Затраченная работа L измеряется по показаниям ваттметра и |
|
времени проведения опыта τ: |
|
L = W τ. |
(5) |
При движении жидкости в сосуде возникают силы трения, на преодоление которых затрачивается работа Lв. Эта работа превращается в тепло Qв, которое сообщается воде, повышая её температуру и часть теплоты Qс, воспринимает корпус прибора, перегородки и мешалка. Следовательно, теплота Q эквивалентная затраченной работе равна:
Q = А Lв |
(6) |
Средняя температура воды измеряется |
тремя термометрами |
сопротивления 10, расположенными в экспериментальном сосуде. Показания термометров выводятся на блок управления 5.
Выделившееся тепло Qв определяют по уравнению: |
|
Qв = m cp(t2 – t1), |
(7) |
где cp – теплоемкость воды при постоянном давлении, Дж/кг К, m –масса воды в сосуде, кг, t1, t2 – начальная и конечная температура воды в сосуде.
Работа трения L0 в подшипниках мешалки и редукторе 8 определяется при вращении мешалки в незаполненном водой приборе, используя показания ваттметра W0:
5 |
|
L0 = W0 τ. |
(8) |
Работа Lэ затраченная на электромагнитные потери в двигателе превращается в теплоту и определяется по повышению
температуры электродвигателя и его массе: |
|
Lэ = Qэ = mэ cэ(tк – tн), |
(9) |
где mэ – масса электродвигателя; cэ – средняя теплоемкость материала электродвигателя; tк, tн – конечная и начальная температура электродвигателя в течение опыта.
Теплота Qс, воспринятая стенками прибора, перегородками и мешалкой, определяется, используя массу стенок прибора, массу перегородок и мешалки, а также, теплофизические свойства материала, из которого изготовлен экспериментальный прибор перегородки и мешалка. Потери тепла в окружающую среду не учитываются вследствие малой разности температур между корпусом сосуда и окружающим воздухом.
5. ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ
Перед выполнением лабораторной работы необходимо изучить устройство экспериментального стенда и методику проведения лабораторной работы. Следует проверить заземление и в течение опыта строго выполнять правила техники безопасности при работе на электроустановках.
Все измеряемые параметры заносятся в журнал наблюдений (приложение, табл. 1), отражающий ход лабораторной работы.
Лабораторная работа выполняется в следующей последовательности:
1.Включить блок управления 5 кнопкой ◙ и милливольтметр Щ 4316 красной клавишей на панели прибора.
2.Включить блок управления для измерения температуры клавишей t.
3.Включить электродвигатель мешалки клавишей 1 и измерить потребляемую мощность двигателя W0 ваттметром 6 без воды в экспериментальном приборе. Показание ваттметра записать
вжурнал наблюдений.
4.Заполнить экспериментальный прибор водой, для чего поднять вспомогательный сосуд на верхнее положение стола. Провести измерение потребляемой мощности двигателя W и температуры воды в экспериментальном приборе t1 по показанию термометра блока управления. Записать в журнал наблюдений
6
время начала опыта, показание ваттметра и электронного термометра.
5. По истечении 30 минут работы прибора произвести запись показаний всех измерительных устройств. Определить изменение температуры поверхности электродвигателя по показаниям милливольтметра Щ 4316 по формуле
(tк – tн), = (mVк – mVн)/0,0667.
Записать значение температуры t2 по показаниям термометра блока управления.
6.Опустить вспомогательный сосуд 4 на нижний уровень поверхности стола, для слива воды из экспериментального прибора.
7.Выключить мешалку клавишей 2, блок управления кнопкой ◙ и милливольтметр Щ 4316 красной клавишей на панели прибора.
6.ОБРАБОТКА РЕЗУЛЬТАТОВ
Определение теплового эквивалента работы А и механического эквивалента тепла J производится в следующей последовательности.
По разности между потребляемой мощностью при вращении мешалки в приборе, заполненном водой, и при вращении мешалки в приборе без воды, определяют работу на преодоление сил трения при движении жидкости в сосуде Lв, (Дж), учитывая электромагнитные потери работы в электродвигателе:
Lв = (W – W0) τ – Lэ, (10) где W, W0– потребляемая мощность измеренная ваттметром при полном и пустом сосуде, Вт (Дж/с); τ – время проведения эксперимента, с; Lэ – работа, затраченная на электромагнитные потери в двигателе, (Дж).
Работа Lэ затраченная на электромагнитные потери в двигателе определяется по формуле (9). Масса электродвигателя mэ = 0,2124 кг, средняя теплоемкость материала электродвигателя (медная обмотка якоря и сталь корпуса) сэ = 0,45 кДж/кг К.
Определяем теплоту трения Q как сумму теплоты Qв, воспринятую водой по формуле (7) и теплоту Qс, затраченную на нагрев стенок экспериментального прибора, перегородок и мешалку.
Q = Qв + Qс, |
(11) |
где Qс определяется по формуле:
7
Qс = (t2 – t1)( mст сст + mм см).
Масса стенок экспериментального сосуда, омываемых водой, составляет mст = 1,5 кг. Средняя теплоемкость материала прибора (органического стекла) составляет сст = 1,5 кДж/(кг К). Масса перегородок и мешалки равна mм = 1,1 кг. Средняя теплоемкость материала перегородок и мешалки (сталь Х18Н10Т) составляет см = 0,5 кДж/кг К. Средняя теплоемкость воды в экспериментальном приборе составляет ср = 4,19 кДж/(кг К). Разность температур (t2 – t1) соответствует повышению температуры воды в экспериментальном приборе.
Из полученных результатов измерений вычисляют величину А, которая носит наименование теплового эквивалента работы и J – механического эквивалента тепла, используя значение теплоты
трения Q (ккал) и работы Lв (кгс¿м): |
|
|
|
|||
|
А= Q/Lв и J = 1/А, |
|
(12) |
|||
где 1 ккал = 4,19 кДж, а 1 кгс м = 9,81 Дж. |
|
|
||||
Рассчитанные значения коэффициентов сравнивают со |
||||||
значениями А0 и J0 полученными Джоулем (3) и определяют |
||||||
погрешность опытов по формуле: |
|
|
|
|||
|
А А0 |
|
J J0 |
|
||
|
|
|
100% или δ |
|
|
100% |
А0 |
|
J0 |
|
|||
|
|
|
|
|
Данные результатов расчета сводят в табл. 2 приложения.
7. ТЕХНИКА БЕЗОПАСНОСТИ
При работе на лабораторном стенде необходимо соблюдать правила техники безопасности. Стенд должен быть заземлен и находится в исправном состоянии. Все токоведущие части должны иметь надежную изоляцию. Работать только в присутствии
лаборанта или преподавателя.
Запрещается:
1.Производить исправления в электрической схеме, находящейся под напряжением.
2.Работать с неисправным оборудованием.
3.Касаться проводников, металлических клемм и других деталей, находящихся под электрическим напряжением.
Если возникло возгорание, следует немедленно обесточить лабораторную установку, вызвать пожарную команду и тушить огонь только углекислотным огнетушителем.
8
8. ТРЕБОВАНИЯ К ОТЧЕТУ
Отчет оформляется на листах писчей бумаги формата А4 с рамками и штампами и должен содержать:
1.титульный лист установленной формы;
2.цель работы и методику определения теплового эквивалента работы и механического эквивалента тепла
3.принципиальную схему лабораторной установки с основными техническими параметрами;
4.обработку результатов опыта и таблицу измеренных и расчетных величин;
5.сопоставление результатов опыта и известных величин, расчет погрешности опыта;
6.выводы по работе.
Чертежи, схемы и таблицы следует оформлять в соответствии с ГОСТ 2105–95 žОбщие положения¤.
9. ФОРМЫ И СРОКИ КОНТРОЛЯ
Студент выполняет лабораторную работу в 3 семестре. Конкретные сроки выполнения и контроля лабораторной работы зависят от подгруппы и бригады, в которой состоит данный студент.
После выполнения лабораторной работы, обработки результатов опытов и оформления отчета проводится текущий контроль в форме коллоквиума. Студент отвечает по теме лабораторной работы на контрольные вопросы из следующего списка.
Контрольные вопросы
1.Цель лабораторной работы.
2.Дайте определение теплоты и работы.
3.В чем различие между теплотой и работой?
4.Единицы измерения теплоты в системе СИ и соотношения с другими системами измерения.
5.В чем заключается смысл первого закона термодинамики?
6.Дайте определение вечного двигателя первого рода.
7.Дайте формулировку закона сохранения и превращения энергии.
9
8.Напишите уравнение теплового баланса лабораторного стенда.
9.Как можно определить механический эквивалент тепла используя уравнение Майера?
10.С какой целью в начале лабораторной работы проводили измерения потребляемой мощности в экспериментальном приборе без заполнения водой?
11.Вследствие чего температура воды в экспериментальном
сосуде увеличивается при перемешивании?
12.Для чего установлены перегородки в экспериментальном приборе?
13.Перечислите механизмы передачи теплоты от одного тела к другому.
14.Чему равен коэффициент полезного действия лабораторного стенда?
10.СПИСОК РЕКОМЕНДУЕМОЙ ЛИТЕРАТУРЫ
1.Мазур, Л. С. Техническая термодинамика и теплотехника: учебник / Л. С. Мазур. – М.: ГЭОТАР-МЕД, 2003. – 352 с.
2.Теплотехника: учеб. для вузов / В.Н. Луканин [и др.]; под общ. ред. В.Н. Луканина. – М.: Высш. шк., 2003. – 671 с.
3.Павлов К.Ф. Примеры и задачи по курсу процессов и аппаратов химической технологии / К.Ф. Павлов, П.Г. Романков, А.А.Носков. –ООО ТИД žАльянс¤, 2006.- 575 с.
4. Кириллин, В. А. Техническая термодинамика / В. А. Кириллин, В. В. Сычев, А.Е. Шейндлин. – М.: Энергия, 1974.–448 с.
5. Рабинович, О. М. Сборник задач по технической термодинамике. – М.: Машиностроение, 1973. – 344 с.
6. Сборник задач по технической термодинамике: Учеб. пособие для вузов / Т. Н. Андрианова, Б. В. Дзамнов, В. Н. Зубарев и др. – М.: Энергоиздат, 1981. – 240 с.
