Схемы для отчета по практике механиков

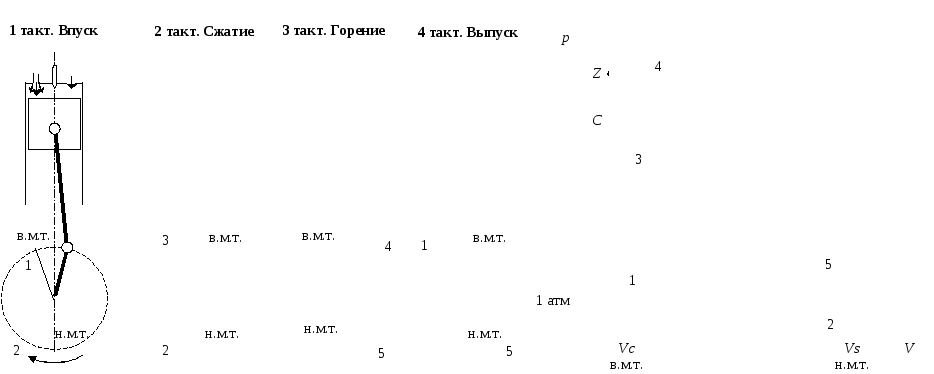

.docДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ
ЖИДКИЕ ГРУЗЫ И ИХ РАЗМЕЩЕНИЕ НА УПС «КРУЗЕНШТЕРН»
|
№ п/п |
Наименование |
Обозначение |
Номера цистерн |
Масса, т |
|
1 |
Постоянный жидкий балласт (пресная вода) |
|
I, II, III, IV, V, VI, VII, VIII, IX, X, XI |
376,6 |
|
2 |
Жидкий балласт (пресная вода) |
|
9, 10, 19, ахтерпик |
166,2 |
|
3 |
Дизельное топливо |
|
3, 4, 5, 6, 7, 8, 16 (отст.) |
511,6 |
|
4 |
Масло |
|
12, 13 |
8,7 |
|
5 |
Питьевая вода |
|
21, 22, 29, 30 |
231,0 |
|
6 |
Мытьевая вода |
|
23. 24, 25, 26, 27, 28, 11 (расх.) |
492,0 |
|
7 |
ПЗМ |
|
1, 2 |
65,6 |
|
8 |
Шлам |
|
14, 15 |
4,7 |
|
9 |
Сточная вода |
|
18, 20 |
97,0 |
СХЕМА ГРЕБНОГО ВАЛОПРОВОДА. ПЛАН МО И ТУННЕЛЯ.
ПЛАН ПЛАТФОРМЫ МАШИННОГО И КОТЕЛЬНОГО ОТДЕЛЕНИЯ
ПЛАН МАШИННОНОГО ОТДЕЛЕНИЯ И ТУННЕЛЯ ГРЕБНОГО ВАЛА
ТОПЛИВНАЯ СИСТЕМА ГЛАВНОГО ДВИГАТЕЛЯ
СИСТЕМА СМАЗКИ ГЛАВНОГО ДВИГАТЕЛЯ

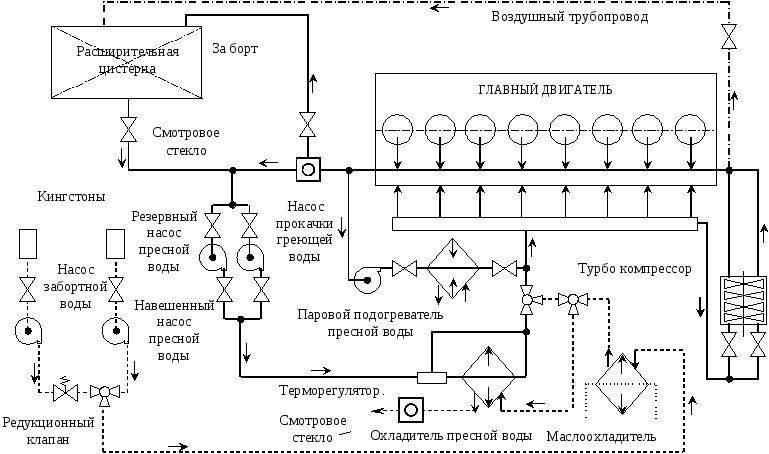

СИСТЕМА ВОДЯНОГО ОХЛАЖДЕНИЯ ГЛАВНОГО ДВИГАТЕЛЯ
СИСТЕМА ПУСКА И РЕВЕРСА ГЛАВНОГО ДВИГАТЕЛЯ
КИНЕМАТИЧЕСКАЯ СХЕМА ШПИЛЯ
КИНЕМАТИЧЕСКАЯ СХЕМА БРАШПИЛЯ
СХЕМА РУЛЕВОЙ МАШИНЫ
Основные характеристики рулевой машины
|
№ |
Наименование |
Величина |
|
1 |
Угол поворота пера руля номинальный/максимальный, град. |
35/38 |
|
2 |
Давление масла номинальное/максимальное, МПа |
16/20 |
|
3 |
Крутящий момент на угле поворота пера руля 35° при номинальном/максимальном давлении, кНм |
125/156 |
|
4 |
Время поворота пера руля при работе одного/двух насосов, с |
28/14 |
|
5 |
Электродвигатели насосов мощность/напряжение, кВт/В |
5,0/ |
|
6 |
Масса машины, кг |
1350 |
ФАНОВАЯ СИСТЕМА
КРЕНОВАЯ СИСТЕМА
СИСТЕМА МЫТЬЕВОЙ ВОДЫ
СИСТЕМЫ ПИТЬЕВОЙ И ЗАБОРТНОЙ ВОДЫ
