Раздел 7. Электрические машины
Тема 7.2. Электрические машины переменного тока
Лабораторная работа № 10
Исследование способов пуска асинхронного двигателя с короткозамкнутым ротором
Цель работы:
Исследование электрических и механических свойств асинхронного двигателя с короткозамкнутым ротором.
План работы:
1. Собрать электрическую схему установки для исследования асинхронного двигателя с короткозамкнутым ротором.
2. Снять механическую характеристику асинхронного двигателя с короткозамкнутым ротором.
3. Осуществить реверс асинхронного двигателя с короткозамкнутым ротором.
4. Построить механическую характеристику двигателя.
5. Составить отчёт о проделанной работе.
Приборы и оборудование:
1. Источник трёхфазного переменного тока напряжением 220 В, 50 Гц.
2. Асинхронный трёхфазный двигатель с короткозамкнутым ротором типа АОЛ-011-4 - 1шт.
3. Электромагнитный тормоз с моментом нагрузки до 1200г . см - 1шт.
4. Ваттметр однофазный на 150 В, 1А - 1шт.
5. Вольтметр с пределом изменения 150 В - 1шт.
6. Амперметр электромагнитный с пределом измерения 1А - 1шт.
7. Тахометр на 2000 об/мин………1шт.
8. Провода соединительные многожильные сечением 2,5мм - 20шт.
Порядок выполнения работы:
1. Ознакомиться с лабораторной установкой, двигателем, измерительными приборами. Записать их технические данные.

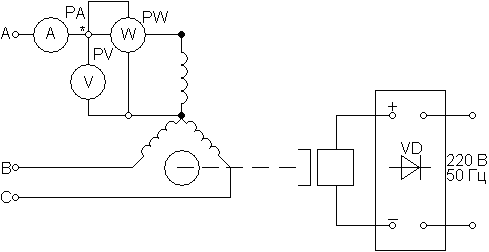

2. Собрать электрическую схему для исследования трёхфазного асинхронного двигателя с короткозамкнутом ротором и представить её для проверки преподавателю.
3. Снять механическую характеристику трёхфазного асинхронного двигателя путём измерения момента нагрузки на валу двигателя от 0 до 1200 г*см. через 200 г*см. Для каждого значения нагрузки на валу записать в таблицу, показания амперметра.
№ опыта |
Измерение величин |
Вычисление величины | ||||||||
М r*см |
Uф, B |
Iф, А |
Pф, Вт |
n2 Об/мин |
Р2 Вт |
Р1=3Рф Вт |
|
Cos |
S% | |
|
|
|
|
|
|
|
|
|
|
|
4. Снять питание с двигателя, поменять местами два любых фазных провода, подходящие к двигателю от сети. Включить питание и проконтролировать изменение направления вращения двигателя.
5. По данным пункта 3 вычислить:
- полезную мощность двигателя: P2 = 1,028M . n2 . 10-5;
- подводимую к двигателю мощность: Р1 = 3Рф;
- коэффициент полезного
действия двигателя:
= Р2 /
Р1 .
100;
- коэффициент мощности:
cos
= Pф
/ Рф
.
Iф;
- скольжение: S = ((n1-n2) / n1) . 100;
где n1=1500 об/мин. Результаты вычислений записать в таблицу.
6. По данным таблицы построить механическую характеристику двигателя М = f(S).
7. На практике при пуске асинхронного двигателя для ограничения пусковых токов его обмотки кратковременно соединяют звездой. Переключение с треугольника на звезду и обратно осуществляется специальным переключателем. Как было отмечено, пусковой момент асинхронного двигателя невелик, поэтому пуск обычно производят при отключённой нагрузке. Под действием пускового момента ротор начинает раскручиваться, скольжение уменьшается, вращающий момент возрастает. Если по условиям эксплуатации двигатель должен запускаться при включённой нагрузке, то его следует рассчитывать так, чтобы пусковой момент превышал момент нагрузки при номинальном режиме.
8. Составьте вывод о проделанной работе.
Использованные источники: [1], [7], [8], [9].
Контрольные вопросы:
1. Как изменить направление вращения результирующего магнитного поля?
2. Назовите основные части асинхронного двигателя.
3. Почему магнитопровод собирают из тонких листов электротехнической стали?
4. Чем отличается двигатель с фазным ротором от двигателя с короткозамкнутым ротором?
