2. Виды хвостовиков, предназначенных для машинного применения:

•  Хвостовик для углового наконечника. Хвостовик имеет строение, соответствующее типу зажимного устройства углового наконечника. Для изготовления хвостовика используют высокопрочную медицинскую сталь или терморезистентную пластмассу (рис. 3.116, 3.117). Выпускаются следующие инструменты для работы с угловым наконечником: дрильбор, бурав. Хедстрема, каналорасширитель и каналонаполнитель.

•  Хвостовик для прямого наконечника. (рис. 3.118). Конструктивные особенности корпуса прямого наконечника ограничиваютобластьего примененияв эндодонтии. Главным обра-

Рис. 3.113. Пластиковый цилиндрический хвостовик

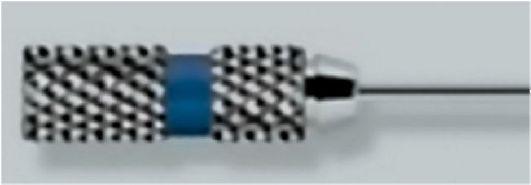

Рис. 3.114. Металлический цилиндрический хвостовик

Рис. 3.115. Удлиненный хвостовик

Рис. 3.116. Металлический хвостовик для углового наконечника

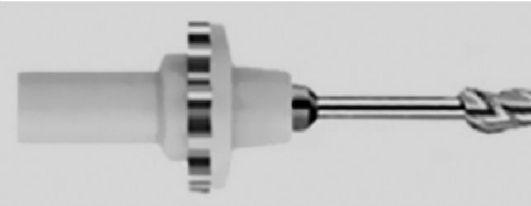

Рис. 3.117. Пластиковый хвостовик для углового наконечника

Рис. 3.118. Хвостовик для прямого наконечника

зом, прямой наконечник используется для обработки фронтальной группы зубов. Совместно с прямым наконечником применяют дрильборы, каналорасширители и каналонаполнители.

• Хвостовик для ультразвукового наконечника (рис. 3.119). Ультразвуковой наконечник генерирует колебания высокой частоты, которые через хвостовик передаются на рабочую часть инструмента. Направленная вибрация инструмента обеспечивает прецизионную обработку стенок корневых каналов и высокую скорость препарирования. Для работы с ультразвуковым наконечником выпускают дрильборы и рашпили различных модификаций.

Некоторые производители выпускают системы хвостовиков-держателей в комплекте с набором сменных инструментов. Данные системы экономичны, позволяют быстро устанавливать рабочую длину инструмента и надежно ограничивают глубину погружения инструмента в канал, снижая риск перфорации стенки корня

Рис. 3.119. Хвостовик для ультразвукового наконечника

3.5.3. Рабочая длина инструмента

При описании длины инструмента, согласно ISO, указывают расстояние от вершины инструмента до основания хвостовика (L₁) и длину режущей кромки (L₂) (рис. 3.120).

Для различных клинических ситуаций выпускают инструменты с рабочей длиной 19, 21, 25, 28 и 31 мм, длина режущей кромки, как правило, составляет 15-17 мм. Ряд инструментов, применяемых для начальной обработки корневых каналов, имеет укороченную длину рабочей части, в среднем равную ²/₃длины канала. Некоторые инструменты имеют собственные стандарты длины рабочей части и режущей кромки:

1. Рашпиль «крысиный хвост»: L₁ ~ 25 мм, L₂ ~ 10 мм.

2. Пульпоэкстрактор: L₁ ~ 20мм, L₂ ≥ 10 мм.

3. Корневые иглы: L₁ ~ 25 мм, L₂ ~ 10 мм.

4. Каналорасширитель В1: L₁ ~ 15 мм, L₂ ~ 11 мм.

5. Каналорасширитель В2: L₁ ~ 18 мм, L₂ ~ 9 мм.

Рис. 3.120. Рабочая длина (L₁) и длина режущей кромки (L₂) инструмента

3.5.4. Диаметр инструмента

Диаметр инструмента определяется как проекция рабочей части инструмента в области вершины на плоскость, перпендикулярную длинной оси инструмента. ISO предусматривает 21 размер эндодонтических инструментов с предельным отклонением от стандарта ± 0,02 мм. Размер инструментов с диаметром от 0,06 мм до 0,1 мм увеличивается с шагом 0,02 мм, от 0,1 мм до 0,6 мм - с шагом 0,05 мм, от 0,6 мм до 1,4 мм - с шагом 0,1 мм. В дополнение к цифровому кодированию применяется цветовое кодирование инструментов (табл. 3.9).

Представленная в табл. 9 система цветового кодирования действительна для таких инструментов, как дрильбор, К-рашпиль, гибкий рашпиль, бурав Хедстрема и каналонаполнитель. Другие эндодонтические инструменты в связи с особенностями строения рабочей части имеют иную систему цветового кодирования (таб. 3.10 - 3.14).

После обработки канала рашпилем «крысиный хвост» сглаживание стенок производится каналорасширителем (дрильбор, рашпиль) с той же цветовой маркировкой.

Таблица 3.9. Цветовое кодирование эндодонтических инструментов

Таблица 3.10. Система цветового кодирования для инструмента рашпиль «крысиный хвост»

Таблица 3.11. Система цветового кодирования для инструмента пульпоэкстрактор

Таблица 3.12. Система цветового кодирования для инструментов глубиномер, корневая игла, игла Миллера

Таблица 3.13. Система кодирования для инструмента каналорасширитель машинный (В1)

Таблица 3.14. Система цветового кодирования для инструмента каналорасширитель машинный (В2)
