10.2. Выявление недостатков новой диаграммы
Выявление недостатков диаграммы происходит по схеме вопрос-ответ, поэтому нельзя четко сформулировать правила ее пошаговой оценки. Опытный SADT-аналитик, однако, в процессе оценки диаграммы задает определенный набор вопросов относительно блоков, связи с родительской диаграммой и внутренних дуг. Ответ на каждый из них дает направление последующим вопросам. Таким образом, поток вопросов и ответов управляет анализом каждой части диаграммы. На рис. 10-1 приведен результат критичес-
Рис. 10-1. Диаграмма после критики рецензента
кой оценки диаграммы, построенной в главе 9 (замечания отмечены светло-серым). Обращайтесь к этому рисунку по мере обсуждения схемы "вопрос-ответ".
10.2.1. Вопросы о блоках
Вначале следует критически оценить блоки диаграммы. Определим функциональные аспекты диаграммы, задавая вопросы типа:
Представляют ли блоки содержательную декомпозицию функции?
Не выглядит ли диаграмма запутанной?
Все ли блоки соответствуют точке зрения модели ?
Несут ли блоки достаточный объем новой информации ?
Все ли блоки имеют одинаковый уровень детализации ?
Соразмерна ли сложность всех блоков?
Отражает ли каждый блок какой-либо аспект блока родительской диаграммы?
Например, на рис. 10-1 нет замечаний, связанных с блоками данной диаграммы. Однако для блоков определить степень выполнения заданияиобработать на станке и собратьможно было бы выбрать другие названия. Кроме того, имя блокавыбрать инструментыможет означать слишком простую функцию, поэтому новое наименованиевыбрать ручные инструменты может больше сообщить об их выборе.
10.2.2. Вопросы о связи с родительской диаграммой
Теперь зададим вопросы о связи диаграммы с ее родителем. При этом мы проверим, как диаграмма вписывается в модель.
Все ли внешние дуги имеют ICOM-коды?
Все ли ICOM-коды соединяют дуги с одним и тем же значением?

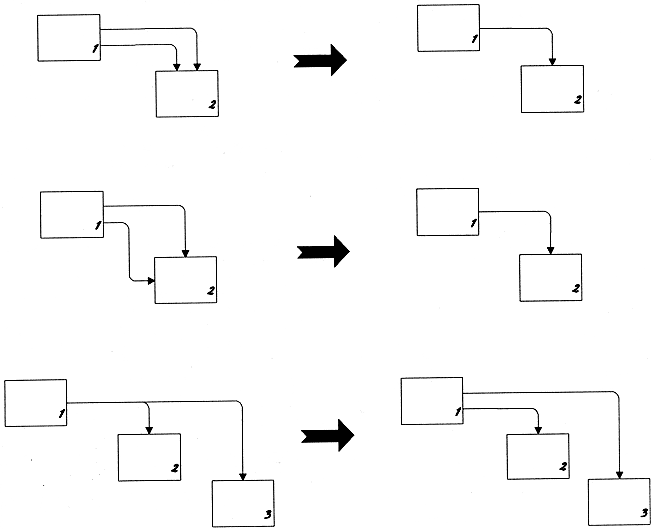

Рис. 10-2. Примеры расположения дуг
Дополняют ли названия внешних дуг информацию, сообщаемую диаграммой?
Не противоречит ли смысл анализируемой диаграммы смыслу родительской диаграммы ?
Замечания 3 и 4 на рис. 10-1 исправляют ошибку в названии дуги (12) станки и инструменты,а замечания 7 и 8 отражают развитие спора автора с самим собой относительно природы отходов и сырья - проблема, которая нередко возникает в связи с производственными процессами.
10.2.3. Вопросы о внутренних дугах
Вопросами о внутренних дугах обычно заканчивают поиск ошибок в диаграмме. Теперь, после разрешения основных вопросов, следует проанализировать детали диаграммы. Мы можем задать вопросы типа:
Не слишком ли много внутренних дуг?
Нет ли блоков без дуг управления?
Нет ли блоков без выходных дуг?
Правильно ли отражают дуги, представляющие ограничения, доминирование блоков?
Верно ли решение диаграммы?
Все ли важные обратные связи отражены?
Все ли ошибочные ситуации учтены?
Замечания 1 и 2 на рис. 10-1 показывают, что автор изменил свое мнение относительно взаимоотношения дуги результаты обработкии внешнего входасырье и заготовки.Окончательное решение заключается в том, что они не очень близки и должны быть разделены. Меткаследующий шаг заданияуточняет, что именно управляет функциейобработать на станке и собрать.
