8.4. ÐАСЧЕТ ЭЛЕМЕНТОВ ФАХВЕРКА

Стойки фахверка рассчитывают как сжато-изогнутые стержни на нагрузки от веса стенового ограждения, ветра и сейсмических воздействий, собственного веса тормозных и переходных площадок и полезной нагрузки на них, собственного веса стоек, промышленных проводок и т.п.

Ветровая нагрузка прикладывается перпендикулярно плоскости стен, а ее нормативное значение определяется формулой

w = w0kc ,

ãäå w0 – нормативное значение ветрового давления; k – коэффициент, учитывающий изменение ветрового давления по высоте; c – аэродинамический коэффициент.

Значения коэффициентов определяются по пп.6.4–6.6 СНиП 2.01.07-85 «Нагрузки и воздействия». Коэффициент надежности по ветровой нагрузке γf принимают 1.4.

Расчетная длина стоек принимается равной расстоянию между точками раскрепления. Раскрепление стоек фахверка в плоскости стены осуществляется конструкциями основного каркаса, а также распорками. При высоте сечения до 350 мм и легком стеновом ограждении развязкой стоек служат ригели фахверка или элементы каркаса стеновых панелей. Распорки для уменьшения расчетной длины стойки в плоскости стены устанавливаются только в том случае, если стеновое ограждение и ригели фахверка не обеспечивают надежной их фиксации.

СНиП II-23-81* регламентирует гибкость стоек фахверка, которая не должна превышать 210–60 α, ãäå α = N/ϕARyγc и принимается не менее 0,5. Согласно СНиП 2.01.07-85 прогибы стоек и ригелей фахверка не должны превышать 1/200 пролета элемента. Материал конструкций фахверка назначается в зависимости от степени ответственности и условий работы элемента с учетом климатического района строительства.

При назначении марок сталей для элементов фахверка следует руководствоваться табл.50*, а также указаниями п.2.1* СНиП II-23-81* «Стальные конструкции». При этом ригели кирпичных стен следует относить к конструкциям группы 2, стойки, ветровые фермы и площадки, ригели – к конструкциям группы 3, вспомогательные элементы фахверка – к группе 4.

Монтаж стоек продольного фахверка рекомендуется производить одновременно с установкой колонн и подкрановых балок. До установки покрытия стойки временно рекомендуется раскреплять монтажными распорками на подкрановые балки. Стойки фахверка бескрановых зданий рекомендуется устанавливать после монтажа покрытия.

Для облегчения выверки стоек при монтаже рекомендуется анкерные болты снабжать гайками и шайбами над и под опорной плитой. Стойки устанавливают на заранее выверенные по высоте нижние шайбы анкерных болтов (рис.8.16). При необходимости с помощью анкерных гаек может производиться выверка фахверковых стоек в процессе монтажа. После монтажа стоек фахверка выполняют подливку под опорную плиту и обетонирование базы бетоном класса В15 на мелком заполнителе.

193

СПИСОК ЛИТЕРАТУРЫ

1.Легкие металлические конструкции одноэтажных производственных зданий. Справочник проектировщика. –М.: Стройиздат, 1988.

2.Дехтяр А.Ш. Облегченные конструкции металлических стен промышленных зданий. – М.: Стройиздат, 1979.

3.Металлические конструкции. –М.: Стройиздат, 1985.

4.Нилов A.A., Пepмяков B.A., Прицкер А.Я. Стальные конструкции производственных зданий. Справочник. – К.: Будiвельник, 1986.

194

ГЛАВА 9

ПЕРЕКРЫТИЯ

Перекрытия многоэтажных производственных зданий состоят из балок и настила. При наличии в здании технических этажей целесообразно вместо балок использовать фермы высотой, равной высоте технического этажа.

Сопряжение балок перекрытия с колоннами зависит от конструктивной схемы каркаса здания. При связевой схеме каркаса, при которой пространственная жесткость обеспечивается поперечными и продольными вертикальными связями, рекомендуется шарнирное крепление ригелей перекрытия к колоннам. В панелях с вертикальными связями из-за больших усилий в ригелях, являющихся одновременно распорками связей, иногда неизбежно жесткое закрепление ригелей к колоннам, что вызывает дополнительные опорные моменты, которые следует учитывать в ригелях и колоннах. В рамных каркасах соединения балок перекрытий с колоннами следует принимать жесткими.

Схемы расположения балок перекрытий определяются расположением оборудования, а также типом настила. В качестве настила применяются сборные железобетонные плиты, стальной, просечно-вытяжной настил, рифленая сталь, стальной оцинкованный профилированный настил, используемый в качестве армирующей опалубки в монолитной железобетонной плите.

Строительная высота перекрытий заметно влияет на экономические показатели зданий, поэтому вполне оправдано опирание железобетонного настила в одном уровне с верхним поясом ригелей. Однако это конструктивное решение значи- тельно усложняет и утяжеляет ригели каркаса из-за необходимости устройства дополнительных опорных конструкций ниже верхних поясов ригелей для железобетонных плит перекрытий (см.рис.3.11 в гл.3 справочника) и обеспечения восприятия возможных крутящих моментов при односторонней загрузке ригелей, а также усложнения включения железобетонной плиты в совместную работу с ригелем и балками перекрытий.

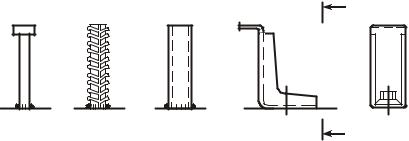

Наиболее эффективно монолитное решение плит перекрытий с использованием стального оцинкованного профилированного настила в качестве армирующей опалубки (рис.9.1). Совместная работа листа с бетоном достигается за счет упоров, размещаемых по линии опирания плиты на ригели и балки, а также с помощью специальных выштамповок в профилированном листе. Исследованиями, проведенными в нашей стране и за рубежом, показано, что для сталежелезобетонных перекрытий в качестве арматуры можно применять и гладкие профилированные

195

196

ГЛАВА 10

ПЕРЕХОДНЫЕ ПЛОЩАДКИ, ЛЕСТНИЦЫ, СТРЕМЯНКИ И ОГРАЖДЕНИЯ

10.1. ÎБЩИЕ ПОЛОЖЕНИЯ. ÍАГРУЗКИ

Стальные лестницы, площадки, стремянки и ограждения предназначены для применения в производственных зданиях и сооружениях промышленных предприятий эксплуатируемых в районах с расчетной температурой наружного воздуха до минус 65 °С и выше со взрывобезопасными категориями производств. Площадки состоят из балок, настила, ограждений и лестниц. Опираются они на основные конструкции зданий, технологическое оборудование (или его опоры) или на специальные колонны.

Размеры лестниц, площадок, стремянок и ограждений приняты в соответствии с требованиями СНиП 2.01.02-85* «Противопожарные нормы», СНиП 2.09.02-85* «Производственные здания» и ГОСТ 12.4.059-89 «Ограждения защитные инвентарные», а также СНиП 2.09.03-85 «Сооружения промышленных предприятий».

Конструкции переходных площадок и лестниц должны обеспечивать удобство эксплуатации при минимальных расходах металла и труда при изготовлении и монтаже. Площадки и лестницы рассчитаны на вертикальные временные нормативные нагрузки 2000–4000 Í/ì2 с коэффициентом надежности, соответствующим СНиП 2.01.07-85 «Нагрузки и воздействия». Основные элементы ограждений рас- считываются на прочность и устойчивость при равномерно распределенной горизонтальной и вертикальной нагрузке 300 Н/м, действующей на поручень с коэффициентом надежности 1,2, соответствующим требованию ГОСТ 12.4.059-89. За- вод-изготовитель поставляет заказчику лестницы и площадки полной заводской готовности с наименее трудоемкими узлами сопряжения. Наиболее распространенные решения переходных площадок, лестниц, стремянок и ограждений далее рассмотрены на примере типовых серий.

10.2. ÒИПОВЫЕ КОНСТРУКЦИИ

Серия 1.450.3-6/92 (выпуски 0 –1; 1– 4) «Лестницы, площадки, стремянки и ограждения стальные производственных зданий промышленных предприятий» предусматривает конструкции лестниц, площадок и ограждений из холодногнутых, цельнокатаных (перспективный вариант), горячекатаных профилей и из тонкостенных швеллеров с узкими параллельными полками, которые в маркировке имеют дополнительные буквы соответственно Х, Ц, Г, Т. В серии применены настилы площадок и ступени лестниц двух типов – сплошные штампованные рифленые и решетчатые.

Площадки, лестницы и стремянки разработаны в виде отдельных отправочных элементов, размеры которых приведены в табл.10.1. Их конструкции допускают возможность устройства составных лестничных маршей, состоящих из нижней площадки лестничного марша и верхней площадки, которые жестко сопрягаются между собой специальными доборными деталями.

Íà ðèñ.10.1–10.3 приведен пример устройства составных лестничных маршей и узлы соединения лестниц с площадками. Допускаемые пролеты составных лестнич- ных маршей приведены в табл.10.2, а пролеты переходных площадок в табл.10.3.

Опорные узлы лестниц обеспечивают опирание на стальные и железобетонные площадки. Ограждения лестниц и площадок с учетом требований по транспортировке разработаны разборными и предусматривают сборку на монтаже с последующей приваркой всех элементов.

198

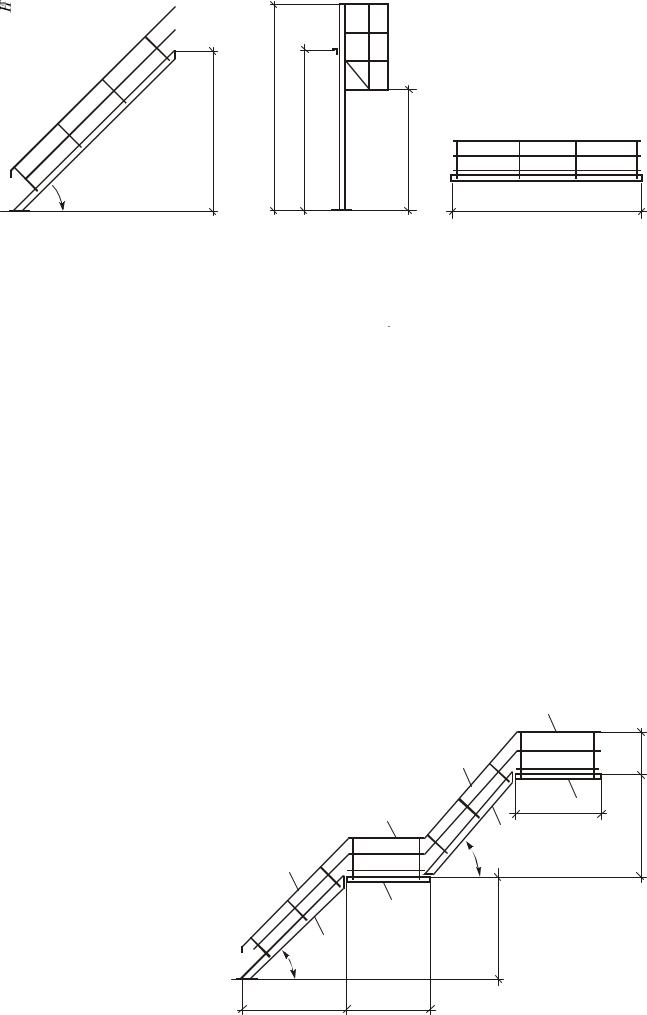

Таблица 10.1. Типоразмеры лестниц, площадок и стремянок по серии 1.450.3-6/92

α

l

П р и м е ч а н и е . Ограждения площадок и лестничных маршей высотой 1000, 1200 мм.

Рис.10.2. Шарнирное опирание лестницы на площадку à - верхний узел; á - нижний узел;

1 - лестница; 2 - площадка; 3 - ограждение лестницы; 4 - ограждение площадки

Рис.10.3. Жесткое опирание лестницы на площадку 1 - доборный элемент верхнего жесткого узла; 2 - то же нижнего жесткого узла;

3 - нижний узел опирания лестницы на монолитную железобетонную плиту

Таблица 10.2. Допускаемые пролеты составных лестничных маршей, мм
