Раздел 10. Предварительное напряжение в железобетонных конструкциях

10.1. Сущность предварительного напряжения

Предварительно-напряженные конструкции – это конструкции или их элементы, в которых предварительно, т.е. в процессе изготовления, искусственно созданы в соответствии с расчетом начальные напряжения растяжения в арматуре и обжатия в бетоне.

Обжатие бетона на величину σ_bp осуществляется предварительно натянутой арматурой, которая после отпуска натяжных устройств стремится возвратится в первоначальное состояние. Проскальзывание арматуры в бетоне исключается их взаимным сцеплением или специальной анкеровкой торцов арматуры в бетоне.

Начальные сжимающие напряжения создают в тех зонах бетона, которые впоследствии испытывают растяжение.

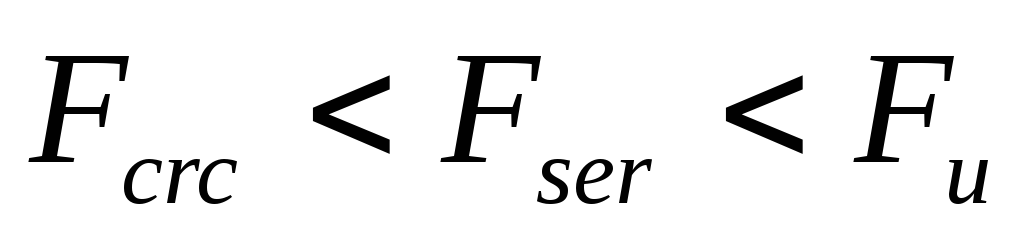

Железобетонные элементы без предварительного напряжения работают при наличии трещин: ,

где - эксплуатационная нагрузка,

- нагрузка, при которой образуются трещины;

- разрушающая нагрузка.

Железобетонные предварительно-напряженные элементы работают под нагрузкой без трещин или с ограниченным по ширине их раскрытием: .

Таким образом, предварительное напряжение не повышает прочность конструкции, а увеличивает ее жесткость и трещиностойкость!

Преимущества предварительно-напряженных конструкций:

• повышенная жесткость и трещиностойкость конструкции;

• возможность использования высокопрочной арматуры (A-IV и выше);

• предварительное напряжение приводит к уменьшению сечения элемента

• возможность выполнения эффективных стыков сборных элементов;

• предварительное напряжение позволяет изготавливать комбинированные конструкции (например, обжимаемую зону выполнять из тяжелого бетона, а остальную – из легкого);

• повышенная выносливость при многократно повторяемых, динамических нагрузках;

• преднапряженные конструкции более безопасны, т.к. перед разрушением имеют большой прогиб и тем самым сигнализируют, что прочность конструкции почти исчерпана;

• повышенная сейсмостойкость;

• повышенная долговечность.

Недостатки предварительно-напряженных конструкций:

• повышенная трудоемкость и необходимость специального оборудования и классифицированных работников;

• большая масса;

• большая тепло- и звукопроводность;

• усиление преднапряженных конструкций всегда сложнее, чем без преднапряжения;

• меньшая огнестойкость;

• при коррозии высокопрочная арматура быстрее теряет пластические свойства, возникает опасность хрупкого разрушения.

10.1.1. Способы и методы натяжения арматуры

Способы натяжения арматуры:

1. На упоры (до бетонирования). Арматуру заводят в форму до бетонирования элемента, один конец закрепляют в упоре, другой – натягивают домкратом до заданного напряжения σ_sp. Затем в форму заливают бетон. После достижения бетоном передаточной прочности R_bp арматуру отпускают с упоров, при этом она обжимает окружающий бетон. Чтобы избежать разрушения бетона в торцах элементов, отпуск натяжения арматуры производят постепенно, снижая сначала на 50%, а затем до 0.

2. На бетон. Сначала изготавливают бетонный элемент, в котором предусматривают каналы или пазы. После приобретения бетоном передаточной прочности Rbp, в каналы пропускают рабочую арматуру и натягивают ее на бетон. После натяжения концы арматуры закрепляют анкерами. Для обеспечения сцепления арматуры с бетоном каналы и пазы заполняют под давлением цементным раствором.

Методы натяжения арматуры:

1. Электротермический – необходимое относительное удлинение арматуры еsp получают электрическим нагревом арматуры до соответствующей температуры.

2. Механический – необходимое относительное удлинение арматуры получают вытяжкой арматуры натяжными механизмами (гидравлические и винтовые домкраты, лебедки, тарировочные ключи, намоточные машины и т.д.).

3. Электротермомеханический – совокупность механического и электротермического методов.

4. Физико-химический – заключается в самонапряжении конструкции вследствие использования энергии расширяющегося цемента.
