Выбор выключателя отходящей кабельной линии (q3).

Тип выключателя: ВВУ-СЭЩ-П-10-20/1000.

Таблица 6.5.

Расчетные данные	Каталожные данные	Условие выбора
Uсети = 10 кВ Iпрод.расч = 243,26 А	Uном = 10 кВ Iном = 1000 А	По условию длительного режима
кА	кА	По динамической стойкости
кА	кА	По коммутационной способности, амплитуде полного тока отключения
		По термической стойкости
кА кА	кА кА	По току включения
Тип привода		ЭМ

кА

, гдес,

с.

, где с.

кА..

Выключатель : ВВУ-СЭЩ-П-10-20/1000 подходит, т.к. он проходит по всем условиям проверки.

6.2.Выбор разъединителей.

Выбор разъединителей производится только на стороне ВН, так как на стороне НН роль разъединителей выполняют разъемы КРУ. Условия выбора и проверки разъединителей те же, что и выключателей, только отсутствует проверка по коммутационной способности.

Разъединитель типа: РНДЗ-2-220/1000У1 с приводом ПРН-110У1

Таблица 6.6.

Расчетные данные	Каталожные данные	Условие выбора
Uсети = 220 кВ Iпрод.расч.= 76.57 А	Uном =220 кВ Iном = 1000 А	По условию длительного режима
кА	кА	По динамической стойкости
	=1600	По термической стойкости

Расчетные данные из данной таблицы аналогичны расчетным данным табл.6.2.

6.3. Выбор аппаратов в цепи собственных нужд.

Собственные нужды (с.н.) включают таких потребителей, как вентиляторы и насосы охлаждения трансформаторов, освещение, отопление и т.д. Для питания с.н. установим два трансформатора с вторичным напряжением 0.4 кВ. Мощность трансформатора собственных нужд (ТСН) ориентировочно можно принять

.

Принимаем трансформаторы типа ТСЗ -160/10: U_вн=10.5 кВ; U_нн=0.4 кВ; S_ном=160 кВА.

В цепях выберем:

- на стороне 10 кВ – высоковольтный предохранитель;

- на стороне 0.4 кВ – рубильник и автомат.

Вся аппаратура выбирается по номинальному току по условию: .

Выбор предохранителя.

А.

Из условия выбора аппаратуры принимаемПКТ 101-10-16-31.5У3, у которого: I_ном=16 А , I_{ном. откл} = 31.5 кА

Проверка по коммутационной способности: I_{ном.откл} I_по; 31.5 кА > 8.672 кА.

Выбор автомата и рубильника.

А.

Из условия выбора аппаратуры принимаем:

- рубильник Р34 с I_ном = 400 А, i_у =30 кА, Вк =144

- автомат АВМ4Нс I_ном = 400 А, I_{ном.откл} = 20 кА

Проверка автомата по коммутационной способности: I_{ном.откл} I_по; 20 > 8.672 кА.

6.4. Выбор измерительных трансформаторов тока и напряжения. Выбор трансформаторов тока.

На стороне ВН тип трансформаторов тока (ТТ) определяется типом выключателя. Примем ТТ наружной установки, а также встроенные во вводы силового трансформатора. Выбор ТТ на стороне ВН ограничивается лишь выбором его типа без полной проверки (см. табл.6.7-6.8).

На стороне НН при выборе ТТ надо ориентироваться на те ТТ, которые имеются в ячейках распределительного устройства. Полный выбор производится для ТТ в цепи силового трансформатора и в цепи линии 10 кВ.

Класс точности трансформаторов определяется подключенными к нему приборами. Для подключения расчетных счетчиков электрической энергии необходимы трансформаторы тока и напряжения класса 0.5.

Выбор и проверка ТТ на стороне ВН (наружная установка).

Тип ТТ: ТФЗМ 220Б-III

Таблица 6.7.

Расчетные данные	Каталожные данные	Условие выбора
Uсети = 220 кВ Iпрод.расч.= 76.57 А	Uном = 220 кВ Iном = 600 А класс точности = 0.5	По условию длительного режима и характера измерений
кА	кА	По динамической стойкости
		По термической стойкости

Выбор и проверка ТТ на стороне ВН (встроенные во вводы силового трансформатора).

Тип ТТ: ТВТ 220-I-1000/1

Таблица 6.8.

Расчетные данные	Каталожные данные	Условие выбора
Uсети = 220 кВ Iпрод.расч.= 76.57А	Uном = 220 кВ Iном = 1000 А класс точности = 0.5	По условию длительного режима и характера измерений
		По термической стойкости

Выбор и проверка ТТ на стороне НН (внутренняя установка на низшей стороне силового трансформатора).

Тип ТТ: ТОЛ-10-М-1000/5

Таблица 6.9.

Расчетные данные	Каталожные данные	Условие выбора
Uсети = 10 кВ Iпрод.расч.=839А	Uном = 10 кВ Iном = 1000 А класс точности = 0.5	По условию длительного режима и характера измерений
кА	кА	По динамической стойкости
Ом	Ом	По нагрузочной способности
		По термической стойкости

Для того, чтобы ТТ действительно работал в данном классе точности, он должен удовлетворять условию: Z_2ном≥Z_2расч,

где Z_2ном - номинальная вторичная нагрузка ТТ (по каталогу),

Z_2расч - расчетное значение вторичной нагрузки , определяемое согласно рис.12, для наиболее нагруженной фазы, определяемое по таблице 6.10.

Z_амп= S_{тпотр.обм} / I₂² = 0.5/5² = 0.02 Ом;

Z_ватт= S_{потр. обм} / I₂² = 0.1/5² = 0.004 Ом;

Z_вар= S_{потр. обм} / I₂² = 0.1/5² = 0.004 Ом;

Z_сч.акт= S_{потр. обм} / I₂²= 0.1/5² = 0.004 Ом;

Z_{сч.реакт}= S_{потр. обм} / I₂²= 0.1/5² = 0.004 Ом,

где S_{потр. обм} - мощность, потребляемая обмоткой данного прибора,

I₂–вторичный номинальный ток прибора.

Приборы, подключаемые к данному ТТ, и создаваемая ими нагрузка представлены в таблице 6.10.

Таблица 6.10.

Прибор	Тип	Нагрузка, создаваемая прибором, Ом
		Фаза А	Фаза В	Фаза С
Амперметр	ЦП8501/11	-	0,02	-
Счетчик активной и реактивной энергии	СЭТ-4ТМ.02М.02	0,004	0,004	0,004

Для цепи силового трансформатора на стороне НН примем схему соединения полной звезды. Самой нагруженной фазой является фаза В.

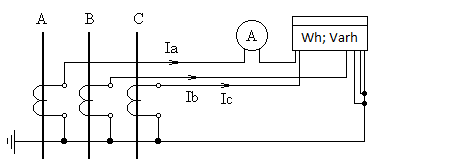

Рис.12. Схема для определения Z_2расч.

Находим Z_2расч:

Производим расчет сопротивления нагрузки для фазы В:

Здесь - сопротивление контактов, принимается равным 0,05 Ом при числе приборов до трех включительно;- сопротивление соединительныx проводов;- суммарное сопротивление токовыx катушек измерительныx приборов.

Определяем допустимое сопротивление провода:

Определяем требуемое сечение для заданного сопротивления:

, где

- удельное сопротивление материала соединительныx проводников (для алюминия);

- длина в один конец от места расположения ТТ до измерительныx приборов (принимаем равной 50 м по [3, стр.36]).

В результате получаем:

Принимаем по табл.7.10[6] контрольный кабель типа АКВРГ сечением 4 . Уточним сопротивление провода:

Таким образом, выбранный ТТ проxодит по нагрузочной способности.

.

Выбор и проверка ТТ на секционном выключателе (внутренняя установка).

Тип ТТ: ТОЛ-СЭЩ-10-2000/5

Таблица 6.11.

Расчетные данные	Каталожные данные	Условие выбора
Uсети = 10 кВ Iпрод.расч.=503А	Uном = 10 кВ Iном =2000 А класс точности = 0.5	По условию длительного режима и характера измерений
		По термической стойкости

Выбор и проверка ТТ на отходящих к потребителям линиях (внутренняя установка).

Тип ТТ: ТОЛ-СЭЩ-10-600/5

Таблица 6.12.

Расчетные данные	Каталожные данные	Условие выбора
Uсети = 10 кВ Iпрод.расч.= 243.26А	Uном = 10 кВ Iном =600 А класс точности = 0.5	По условию длительного режима и характера измерений
кА	кА	По динамической стойкости
Ом	Ом	По нагрузочной способности
		По термической стойкости

Приборы, подключаемые к данному ТТ и создаваемая ими нагрузка представлены в таблице 6.13 (по [4] табл.6.26).

Таблица 6.13.

Прибор	Тип	Нагрузка, создаваемая прибором, Ом
		Фаза А	Фаза В	Фаза С	0
Амперметр	ЦП8501/11	0,02	-	-	-
Счетчик активной и реактивной энергии	СЭТ-4ТМ.02М.02	0,004	0,004	0,004	-

Самой нагруженной фазой является фаза А.Производим расчет сопротивления нагрузки для фазы А в соответствии со схемой на рис.13. Для цепи силового трансформатора на стороне НН примем схему соединения неполной звезды.

Рис.13. Схема для определения Z_2расч.

Находим Z_2расч:

Здесь - сопротивление контактов, принимается равным 0,05 Ом при числе приборов до трех включительно;- сопротивление соединительныx проводов;- суммарное сопротивление токовыx катушек измерительныx приборов.

Определяем допустимое сопротивление провода:

Определяем требуемое сечение для заданного сопротивления:

, где

- удельное сопротивление материала соединительныx проводников (для алюминия);

- длина в один конец от места расположения ТТ до измерительныx приборов (принимаем равной 50 м по [3, стр.36]).

В результате получаем:

Принимаем по табл.7.10[6] контрольный кабель типа АКВРГ сечением 4 . Уточним сопротивление провода:

Таким образом, выбранный ТТ проxодит по нагрузочной способности.
