3. Выбор трансформатора. Расчет потерь напряжения и мощности

трансформатора.

Трансформатор выбираем по напряжению U_н.к = 1482,59 В и полной мощности S_∑ = 65,52 кВА. Выбираем трансформатор марки ТМП-100/1160 с номинальной мощностью 100кВА (S_ном > S_∑) и напряжением ХХ вторичной обмотки U_2хх=1270÷1610 В. Параметры трансформатора представлены в таб-лице №3.

Таблица №3

Номинальная мощность, кВА	Напряжение хх вторичной обмотки, В	Ступень регулирования, В	Потери хх, кВт	Потери КЗ, кВт	Ток хх, %	Напряжение кз, %
100	1270 – 1610	85	0,365	1,97	2,6	5,5

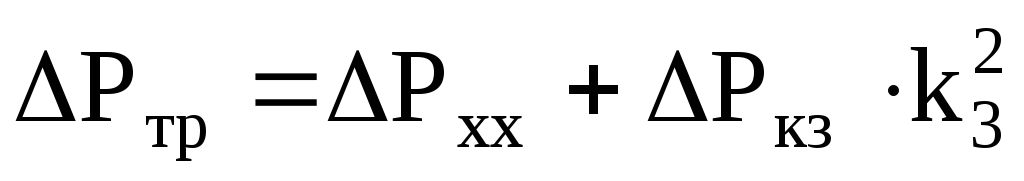

Величина потерь активной мощности в трансформаторе

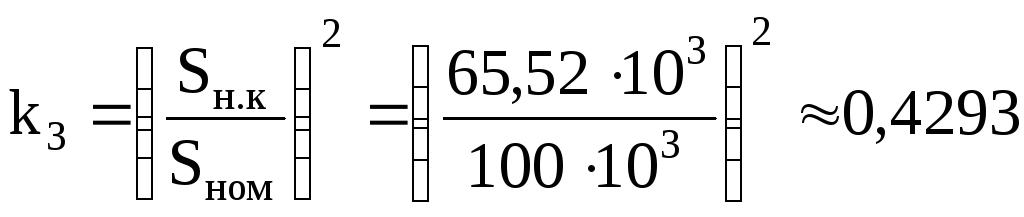

где k₃ – коэффициент загрузки трансформатора, который находится по

формуле

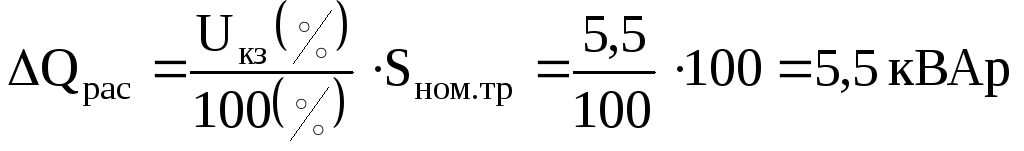

Величина потерь реактивной мощности

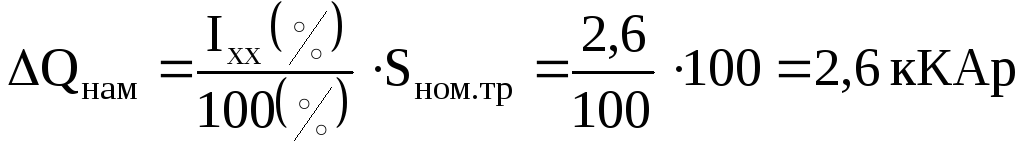

где ΔQ_нам – потери реактивной мощности на намагничивание;

ΔQ_рас – потери реактивной мощности рассеяния в трансформаторе

при номинальной нагрузке;

S_ном.тр – номинальная мощность трансформатора.

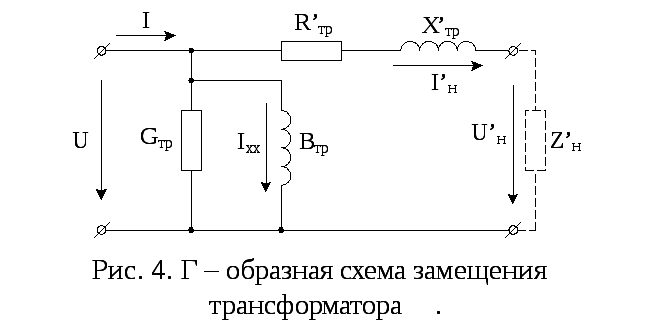

Параметры Г – образной схемы замещения.

–приведенная нагрузка;

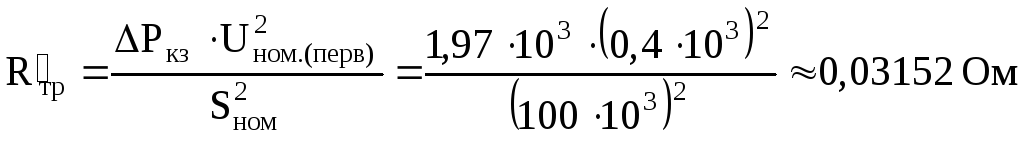

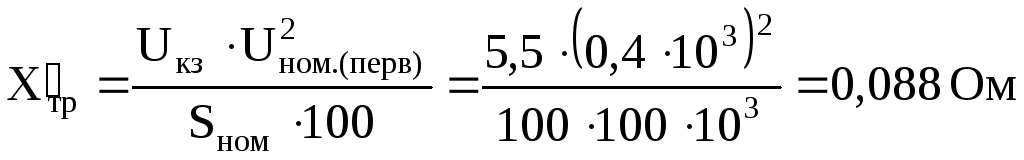

–приведенные активные

и индуктивные сопротивления

обмоток;

В_тр – проводимость намагничива-

ния;

G_тр – проводимость активных по-

терь (потери в стали).

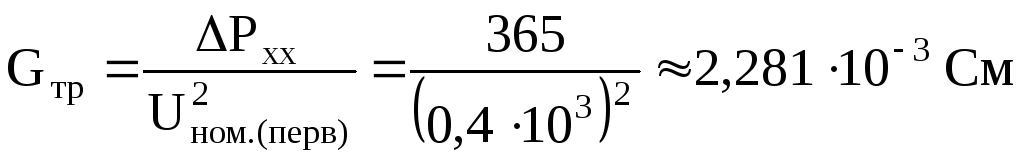

Проводимость активных потерь

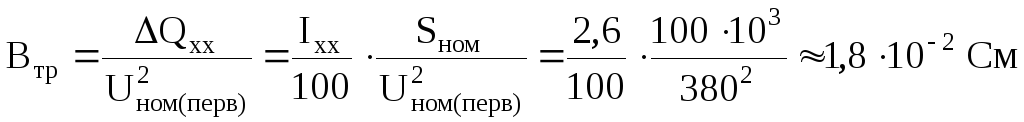

Проводимость намагничивания

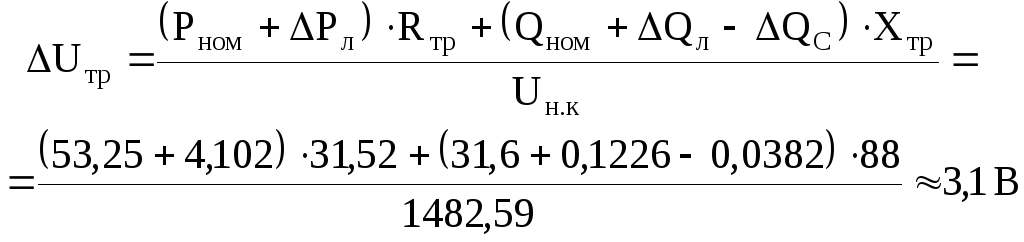

Потери напряжения в трансформаторе

Напряжение хх вторичной обмотки трансформатора

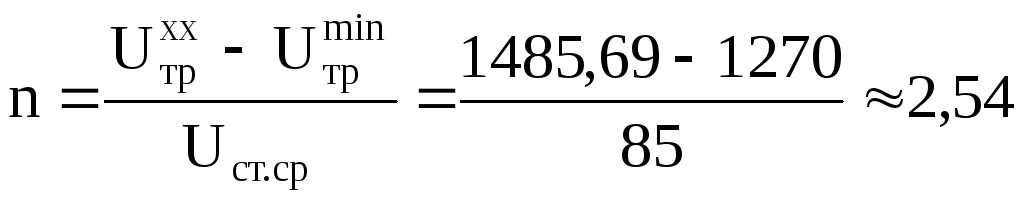

Расчет ступени регулирования в трансформаторе

Принимаем n = 3 (U_ст.ср – среднее значение ступени регулирования).

Фактическое значение напряжения на погружном электродвигателе

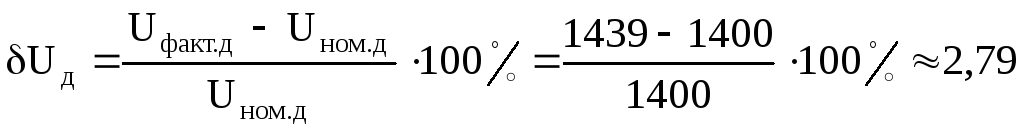

Отклонение напряжения на погружном электродвигателе

%

Отклонение напряжения δU_дв не превышает предельно допустимое зна-чение 5 %. Следовательно, кабель и трансформатор выбраны верно.
