Добавление лестниц и ограждений

• Откройте план 1 этажа УРОВЕНЬ 1.

55. Добавьте лестницу:

• ИП > АРХИТЕКТУРА > ДВИЖЕНИЕ > ЛЕСТНИЦЫ.

• Щелчком мыши укажите начальную (левую – это низ) точку лестничного марша.

• Переместите курсор вправо и, когда число ступеней окажется максимальным (т. е. закончится прямоугольник, обозначающий полный марш), щелчком мыши укажите конец (можно указать любую точку за пределом прямоугольника). Число построенных и оставшихся ступеней динамически изменяется при перемещении курсора.

• ИП > РЕДАКТИРОВАНИЕ > ЗАВЕРШИТЬ РЕЖИМ РЕДАКТИРОВАНИЯ.

56. Поставьте лестницу в угол помещения:

• Выберите лестницу за марш.

• ИП > ИЗМЕНИТЬ > РЕДАКТИРОВАНИЕ > ПЕРЕНЕСТИ

• Укажите две точки: 1-я – нижний правый угол лестницы (вернее, ее ограждения), 2-я – нижний правый угол помещения.

57. Добавим разрез по лестнице:

• ИП > ВИД> СОЗДАНИЕ>РАЗРЕЗ.

• Постройте отрезок слева направо, так, чтобы он прошел примерно посередине лестницы, а концы вышли за наружные стены, как показано на иллюстрации.

Новый вид автоматически добавляется в ДП в категорию РАЗРЕЗЫ.

58. В ДП разверните категорию РАЗРЕЗЫ и откройте вид СЕЧЕНИЕ 1.

• Уровень детализации для любого вида можно задать на Панели Управления Видом. Установите ВЫСОКИЙ и рассмотрите стены поближе (заполнение стен зависит от выбранного типа стены).

Наша лестница упирается в перекрытие 2-го этажа, надо сделать отверстие для выхода.

59. Измените контур перекрытия:

• На чертеже СЕЧЕНИЕ 1 выберите перекрытие на Уровне 2 и нажмите на Инструментальной палитре в РЕДАКТИРОВАНИЕ / ПЕРЕКРЫТИЯ команду РЕДАКТИРОВАТЬ ГРАНИЦУ

• В ДО откройте план 2-го этажа УРОВЕНЬ 2.

• Если лестница в плане видна не полностью, перейдите в каркасный режим на ПУВ:

• ИП > ИЗМЕНИТЬ > РИСОВАНИЕ > ВЫБРАТЬ ЛИНИИ.

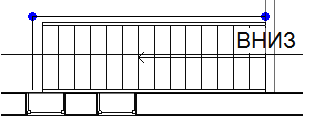

• и укажите три габаритных линии лестничного марша: верхнюю (у перил), левую и правую (при необходимости увеличьте изображение катанием колесика мыши).

Нужно убрать лишнюю часть эскиза (розового контура), проходящую по стене:

• ИП > ИЗМЕНИТЬ > РЕДАКТИРОВАНИЕ > РАЗДЕЛИТЬ ЭЛЕМЕНТ и установите флажок.

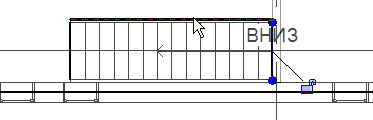

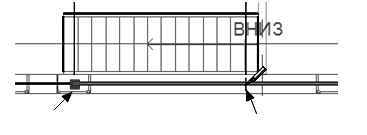

• Курсором-ножиком укажите две точки на лишнем (нижнем) сегменте в пределах лестницы, как на следующей иллюстрации:

• ИП > ИЗМЕНИТЬ > РЕДАКТИРОВАНИЕ > ОБРЕЗАТЬ/УДЛИНИТЬ ДО УГЛА ;

• Укажите попарно линии, которые должны образовать углы (указать остающиеся части каждого угла – лишнее исчезнет само):

• В итоге должен получиться замкнутый во всех углах контур:

• ИП > РЕДАКТИРОВАНИЕ > ЗАВЕРШИТЬ РЕЖИМ РЕДАКТИРОВАНИЯ.

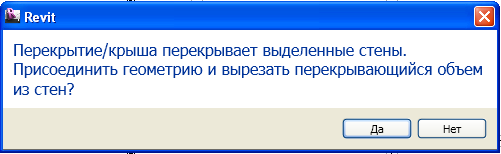

• В Диалоговых Окнах ответить ДА.

• Этими ответами мы добились примыкания стены, как на следующей иллюстрации разреза:

• В 3D виде можно увидеть результат:

60. Добавьте ограждения на северной стороне лестниц (удобный вид установите сами – см. следующую иллюстрацию):

• ИП > АРХИТЕКТУРА > ДВИЖЕНИЕ>ОГРАЖДЕНИЕ

• ИП > ИЗМЕНИТЬ > РИСОВАНИЕ > ВЫБРАТЬ ЛИНИИ

• На ПП нажмите в ячейке СМЕЩЕНИЕ введите 150.

• Щелкните мышью в две линии отверстия перекрытия так, чтобы эскиз ограждения был построен снаружи от отверстия (как на иллюстрации), при необходимости соедините угол командой .

• ИП > ПРИНЯТЬ ЭСКИЗ.
