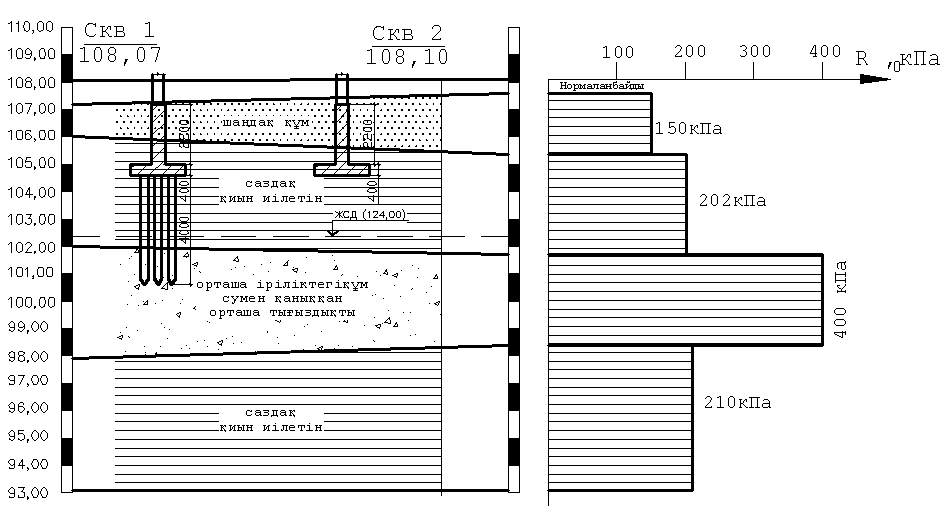

2 Құрылыс алаңының инженерлік геологиялық қимасының шартты есептік кедергісінің эпюрасын құру.
Құрылыс алаңының инженерлік геологиялық қимасының шартты есептік кедергісінің эпюрасын құрамыз.Ол төмендегі сурет-
Сурет-4.
3 Іргетастың орналасу тереңдігін таңдау.
Курс жұмысында іргетас, тереңдігін төмендегі екі факторға байланысты таңдаймыз.
Егер қарастырып жатқан қимада жертөле болатын болса,онда іргетастың тереңдігін жертөле тереңдігіне байланысты таңдаймыз.
Егер қимада жертөле болмаса онда іргетас тереңдігі грунттың тоңу тереңдігіне байланысты анықталады.
Біздің қарастырып жатқан 2-2 қима үшін жертөлесі бар қима үшін іргетас тереңдігі 260 см, яғни hф=2,6 м деп қабылдаймыз.
Іргетастың табан өлшемдерін анықтау
Қима 2-2
Іргетастың енін аналитикалық жолмен анықтаймыз:
Жұмыс істеу жағдайы коэффициенті
себебі,
топырақтың сипаттамалары оларды сынау
арқылы алынған
Есепті аналитикалық жолмен есептейміз.
м2,
деп қабылдаймыз және тексереміз:
кПа
P=
·
в=2м болса;
Сонымен
2-2 қима үшін в
м қабылдаймыз.
Р≤ R
413,3≤722,4
Қима 4-4
Іргетастың енін аналитикалық жолмен анықтаймыз:
Жұмыс істеу жағдайы коэффициенті
себебі,
топырақтың сипаттамалары оларды сынау
арқылы алынған
Есепті аналитикалық жолмен есептейміз.
м2,
деп қабылдаймыз және тексереміз:
кПа
P=
·
в=2м болса;
Сонымен
4-4 қима үшін в
м қабылдаймыз.
Р≤ R
245,8≤722,4
6 Саяз салынған іргетастың шөгуін анықтау.
Шөгуді элементар қабаттарды қосу әдісімен анықтаймыз. Ол үшін төмендегілерді анықтауымыз қажет.
Грунттың өз салмағынан болған толық табиғи кернеуімен оның 20% тура келетін, қосымша табиғи кернеуін эпюрасын анықтаймыз. Ол төмендегі формуламен анықталады.
σzg=∑γihi және 0,2 σzg
Ғимаратпен іргетастан пайда болатын қосымша кернеудің эпюрасын анықтаймыз. Ол төмендегі формуламен анықталады.
σzр=ασо
Бұл
жерде: σо=
γі
Осыдан кейін грунттың төменгі қысылу (тығыздалу) шегарасын яғни грунттың белсенді қабатын анықтайды. Ол төмендегі шарт бойынша анықталады.
σzg≤0,2 σzg
Осылардың барлығын есептеу кесте арқылы орындалу қолайлы.
Қима 1-1
|
|
z=mb/2 |
|
|
|
|
Қабат номері | |||
|
0 |
0 |
1 |
314,7 |
47,84 |
9,57 |
1қабат | |||
|
0,8 |
0,48 |
0,881 |
277,25 |
56,6 |
11,33 | ||||
|
1,6 |
0,96 |
0,642 |
202,03 |
65,5 |
13,1 | ||||
|
2,4 |
1,44 |
0,477 |
150,11 |
74,33 |
14,87 | ||||
|
3,2 |
1,92 |
0,374 |
117,69 |
83,16 |
16,63 | ||||
|
4 |
2,4 |
0,306 |
96,3 |
92 |
18,4 | ||||
|
4,8 |
2,88 |
0,258 |
81,19 |
100,83 |
20,17 | ||||
|
5,6 |
3,36 |
0,223 |
70,18 |
109,66 |
21,93 | ||||
|
6,4 |
3,84 |
0,196 |
61,7 |
124,64 |
23,7 |
1қабат | |||
|
7,2 |
4,32 |
0,175 |
55,1 |
134,24 |
26,85 |
2қабат | |||
|
8 |
4,8 |
0,158 |
49,7 |
143,84 |
28,7 | ||||
|
8,8 |
5,28 |
0,144 |
45,22 |
153,44 |
30,68 | ||||
|
9,6 |
5,76 |
0,132 |
41,54 |
163,04 |
32,6 | ||||
|
10,4 |
6,24 |
0,1212 |
38,14 |
172,64 |
34,52 | ||||
|
11,2 |
6,72 |
0,112 |
35,25 |
182,24 |
36,45 | ||||
|
12 |
7,2 |
0,104 |
32,73 |
191,84 |
38,37 | ||||
σ0=
γ=
·18,4=314,7
Осылардан кейін эпюра құрылып ( кестенің жәрдемімен ) қима 2-2 үшін шөгудің мөлшері анықталады.
Сурет-7. Кернеу эпюрасы
Шөгуді анықтау үшін белсенді қабатты элементерды қабаттарға бөлінеді. Әрбір элементар қабаттың қалыңдығы төмендегі шартты орындау қажет.
≤0,4в
(в-іргетас ені)
Шөгуді есептеу кесте түрінде қолайлы
|
№
|
hэ |
Е0 кг/см2 |
σzp.орт |
Si |
Siтолық (см) |
|
1 |
0,48 |
110 |
295,975 |
1,03 |
4,063 |
|
2 |
0,48 |
110 |
239,64 |
0,84 | |
|
3 |
0,48 |
110 |
176,07 |
0,61 | |
|
4 |
0,48 |
110 |
133,9 |
0,47 | |
|
5 |
0,48 |
110 |
107 |
0,37 | |
|
6 |
0,48 |
300 |
88,8 |
0,113 | |
|
7 |
0,48 |
300 |
75,69 |
0,096 | |
|
8 |
0,48 |
300 |
65,94 |
0,084 | |
|
9 |
0,48 |
300 |
58,4 |
0,075 | |
|
10 |
0,48 |
300 |
52,4 |
0,067 | |
|
11 |
0,48 |
300 |
47,46 |
0,061 | |
|
12 |
0,48 |
300 |
43,38 |
0,056 | |
|
13 |
0,48 |
300 |
39,84 |
0,051 | |
|
14 |
0,48 |
300 |
36,7 |
0,047 | |
|
15 |
0,48 |
140 |
33,99 |
0,093 |
|
|
z=mb/2 |
|
|
|
|
Қабат номері | |||||||
|
0 |
0 |
1 |
147,2 |
47,84 |
9,57 |
1қабат | |||||||
|
0,8 |
0,48 |
0,881 |
129,7 |
56,6 |
11,33 | ||||||||
|
1,6 |
0,96 |
0,642 |
94,5 |
65,5 |
13,1 | ||||||||
|
2,4 |
1,44 |
0,477 |
70,2 |
74,33 |
14,87 | ||||||||
|
3,2 |
1,92 |
0,374 |
55,1 |
83,16 |
16,63 | ||||||||
|
4 |
2,4 |
0,306 |
45 |
92 |
18,4 | ||||||||
|
4,8 |
2,88 |
0,258 |
38 |
100,83 |
20,17 | ||||||||
|
5,6 |
3,36 |
0,223 |
32,8 |
109,66 |
21,93 |
2қабат | |||||||
|
6,4 |
3,84 |
0,196 |
28,85 |
124,64 |
23,7 | ||||||||
|
7,2 |
4,32 |
0,175 |
25,76 |
134,24 |
26,85 | ||||||||
|
8 |
4,8 |
0,158 |
23,26 |
143,84 |
28,7 | ||||||||
σ0=
γ=
= 147,2 кПа
Осылардан кейін эпюра құрылып ( кестенің жәрдемімен ) қима 4-4 үшін шөгудің мөлшері анықталады.
Сурет-8. Кернеу эпюрасы
Шөгуді анықтау үшін белсенді қабатты элементерды қабаттарға бөлінеді. Әрбір элементар қабаттың қалыңдығы төмендегі шартты орындау қажет.
≤0,4в
(в-іргетас ені)
Шөгуді есептеу кесте түрінде қолайлы
|
№
|
hэ |
Е0 кг/см2 |
σzp.орт |
Si |
Siтолық (см) |
|
1 |
0,48 |
110 |
138,45 |
0,48 |
1,753 |
|
2 |
0,48 |
110 |
112,1 |
0,39 | |
|
3 |
0,48 |
110 |
82,85 |
0,29 | |
|
4 |
0,48 |
110 |
62,65 |
0,22 | |
|
5 |
0,48 |
110 |
50,05 |
0,17 | |
|
6 |
0,48 |
300 |
41,5 |
0,053 | |
|
7 |
0,48 |
300 |
35,4 |
0,045 | |
|
8 |
0,48 |
300 |
30,825 |
0,039 | |
|
9 |
0,48 |
300 |
27,305 |
0,035 | |
|
10 |
0,48 |
300 |
24,51 |
0,031 |
