.docxФедеральное агентство связи
МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ СВЯЗИ И ИНФОРМАТИКИ
Кафедра технической электродинамики и антенн
Лабораторная работа №12
Измерение сопротивления нагрузки и настройка волноводной линии в режим бегущей волны
Выполнила студентка
группы РС1002
Хаустова А.Ю.
Москва 2012
-
Цель работы
-
Ознакомление с методикой измерения эквивалентных сопротивлений волновода по найденному распределению поля в волноводе.
-
Приобретение навыков пользования круговой диаграммой полных сопротивлений.
-
Ознакомление с методикой настройки волноводов на бегущую волну путём включения неоднородности.
-
-
Задание к расчётной части
№ п/п |
Кбв |
Задача 1 |
Задача 2 |
|||
l/Λ |
Направление смещения |
l/Λ |
Направление смещения |
|||
20 |
0.25 |
0.02 |
к генератору |
0.04 |
к нагрузке |
-
С помощью круговой диаграммы полных сопротивлений по данным таблицы 1 для двух указанных в таблице задач рассчитать сопротивления нагрузок и соответствующие им входные сопротивления линии при изменении ее длины от до с шагом .
Задача 1 Задача 2
|
||||
0.02 |
|
0.04 |
||
0.47 |
|
0.49 |
||
0.42 |
|
0.44 |
||
0.37 |
|
0.39 |
||
0.32 |
|
0.34 |
||
0.27 |
|
0.29 |
||
0.22 |
|
0.24 |
||
0.17 |
|
0.19 |
||
0.12 |
|
0.14 |
||
0.07 |
|
0.09 |
-
Определить место включения и проводимость согласующего элемента (отдельно для ёмкостного штыря и индуктивной диафрагмы) для нагрузок, рассчитанных в п. 2.1 задания.
Задача 1
Для ёмкостного штыря.
-
Место включения согласующего элемента:
от нагрузки
-
Проводимость согласующего элемента:
Для индуктивной диафрагмы.
-
Место включения согласующего элемента:
от нагрузки
-
Проводимость согласующего элемента:
Задача 2
Для ёмкостного штыря.
-
Место включения согласующего элемента:
от нагрузки
-
Проводимость согласующего элемента:
Для индуктивной диафрагмы.
-
Место включения согласующего элемента:
от нагрузки
-
Проводимость согласующего элемента:
-

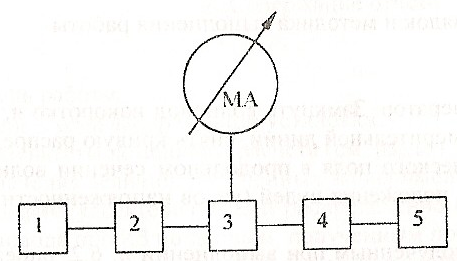

Схема и описание лабораторной установки.
Генератор СВЧ колебаний 1 работает в диапазоне 30...37,5 ГГц. С помощью возбудителя 2, который является обычным коаксиальноволноводным переходом, в волноводе возбуждается волна Ню . Размеры волновода и частота генератора подобраны так, чтобы возбуждение других типов волн было невозможно. Для измерения отражений и контроля согласования в тракте служит измерительная линия 3. Согласование нагрузки 5 с линией производится с помощью согласующей секции 4. Согласующим элементом служит реактивный штырь.
-
Экспериментальная часть
Зависимость распределения в продольном сечении волновода, замкнутом накоротко.
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
110 |
120 |
130 |
|
3 |
18 |
24 |
17 |
2 |
3 |
19 |
26 |
18 |
2 |
2 |
19 |
25 |
Из полученного распределения получаем первый ноль находится на расстоянии , а второй .
Тогда длина волны .
Заменив, короткозамыкающую пластину на нагрузку находим КБВ.
Узел при нагрузке
Тогда
По полученным КБВ и с помощью круговой диаграммы определим сечение линии, в котором следует вводить реактивный элемент.
Тогда место включения штыря:
