3 Сурет –Трансфоматордың векторлық диаграммасын

Тоқ пен кернеудің масштабтарын таңдап келтірілген екінші реттік кернеудің U^_2ф.ном=U_2ф.номn= 23025,1=5773Ввекторын саламыз келтірілген тоқ векторы I^_2ф.ном= 18,48А₂ бұрыш аралығында салынады. E^₂=U^₂+I^₂r₂+jI^₂x₂ теңдеу бойынша E^₂=E₁векторы салынады. Магнит өрісінің Ф_m векторы /2 бұрышына E^₂ векторын өзып кетеді. Ф_m векторына қатар осы тоқтың реактивті құрастырушысын I_10p саламыз ал перпендикуляр бойынша тоқтың активті құрастырушысын I_10а саламыз, бұл екі тоқтың соммасы I₁₀ векторын береді. I₁ тоқ векторы I₁ = I₁₀ – I^ _2ф.ном теңдеу бойынша салынады. U₁ векторы U₁ = –Е₁ + r₁I₁ + jx₁I₁ теңдеу бойынша салынады.

5 Мысал. 1-4 мысалдағы трансформаторға номиналды режімдегі (=1, cos₂ = 0,8) ПӘК-ті және жылдық эксплуатациалық ПӘК-ті анықтаңдар егер трансформатор жылына 2000 сағат 100 % жүктелген, 3000 сағат - 60 %, ал қалған уақытта трансформатор бос жүрісте.

Шешімі:

Трансформатор ПӘК -гі

 = .

Номиналды жүктемеде (=1,cos₂=0,8)

= = 0,969.

Жылдық эксплуатациалық ПӘК-ті шығару үшін трансформатодың жүктемеге беретін энергиясын анықтаймыз,

А=Р₂Т=S _номcos₂Т;

Трансформатордағы энергия шығындары

А= (Р₀+²Р_к)Т.

Номиналды жүктемеде(=1,Т= 1500с)

А_{1, 0}= 132010³0,81500 = 3,8410⁸Втч = 384000 кВтс;

А_{1, 0}= (1400+1²6800)1500 = 12,310⁶Втч = 12300 кВтс.

50% жүктемеде (=0,5;Т=3000с)

А_0,5= 0,532010³0,83000 = 3,8410⁸Втч=384000 кВтс;

 А_0,5= (1400 + 0,5²6800)3000 = 9,310⁶Втч = 9300 кВтс.

Бос жүріс режімінде(=0;Т= 8760 – 1500 – 3000 = 4260)

А₀= 0;

 А₀= (1400 + 0²6800)4260 = 5,96410⁶Втч = 5964 кВтс.

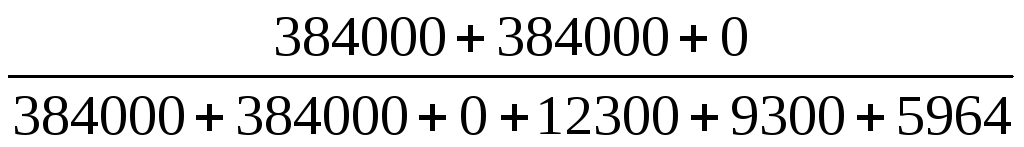

Жылдық эксплуатациалық ПӘК

 _г.э==

= = 0,965.

2 Асинхронныды машиналар

2.1 3Тапсырма

1. 3 Кестеде айнымалы жиілік берілген екі жылдамдылық асинхронды қозғалтқыштың үш фазалық қозғалтқыштың бір орама фазасына неше орауыш келеді.

3 Кесте – 3 тапсырманың берілгені

Топ нөмірі	1	2	3	4
Өрістің айнымалы жиілігі, мин–1	3000/1500	3000/1000	1500/750	3000/750

2. 3 кестеде берілген өрістің айнымалы жиілігіалу үшін ораманың қосылыс сұлбсын сызыңдар.

3. Әр бір берілген айнымалы жиілікке оралыстар қосылыс сұлбасын көрсетіңіз және қозғалтқыштың көлденең тілігін сызыңдар(екі сызба).

4. 4 кестеде берілген статор орамасының тоқ күйіне келетін t₁ уақыт кезеңіне сәйкес нәтижелі магнит өрісінің күштік сызықтарының таралуын 3 пунктегі сызбада көрсетіңдер.

4 Кесте - уақыт кезеңі t₁

Студенттің тәртіп нөмірі	t1 дегі тоқтың күйі	Студенттің тәртіп нөмірі	t1 дегі тоқтың күйі	Студенттің тәртіп нөмірі	t1 дегі тоқтың күйі
1	iA = Imax	11	iB = 0,5Imax	21	iC = 0
2	iB = Imax	12	iC = 0,5Imax	22	iA = –Imax
3	iC = Imax	13	iA = – 0,5Imax	23	iB = –Imax
4	iA = 0	14	iB = –0,5Imax	24	iC = –Imax
5	iB = 0	15	iC = –0,5Imax	25	iA = 0,707Imax
6	iC = 0	16	iA = Imax	26	iB = 0,707Imax
7	iA = –Imax	17	iB = Imax	27	iC = 0,707Imax
8	iB = –Imax	18	iC = Imax	28	iA = –0,707Imax
9	IС = –Imax	19	iÀ = 0	29	IВ = –0,707Imax
10	iA =0,5Imax	20	iB = 0	30	iC = –0,707Imax
