4.5 Расчет совместной работы насосно-рукавных систем с помощью таблиц
; ; ;

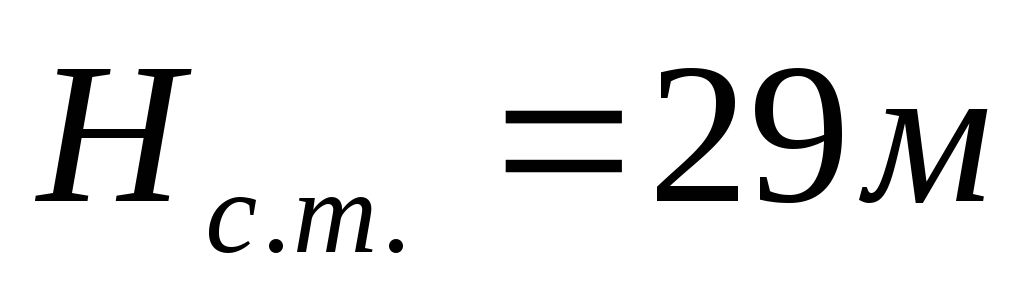

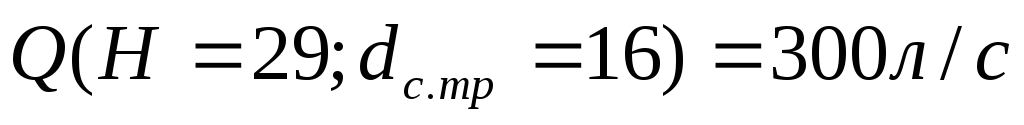

1.
2.
3.
4. H=29+4+32=65м
4. Пример расчета пожарных струй

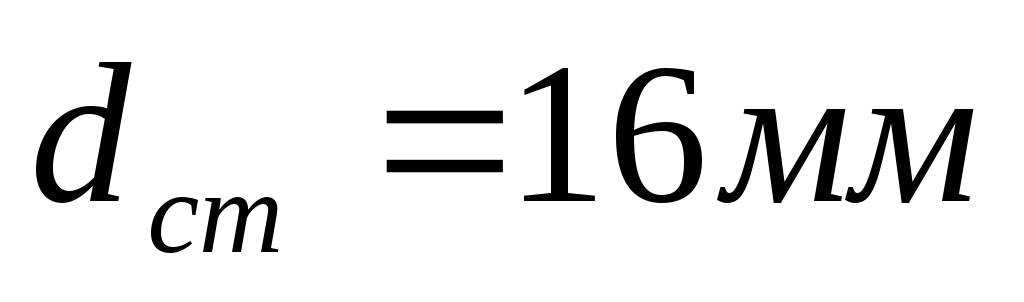

4.1 Расчет сплошной струи
м ,
Где, Н =– напор воды у пожарного ствола, (табл.1, прил. 5);
Θ= – угол наклона ствола к горизонту, (табл.1, прил. 5);
К= – коэффициент сопротивления трению в воздухе; (табл.1, прил. 5);
d= – диаметр пожарного ствола. (табл.1, прил.5).
4.2 Расчет вертикальной струи
4.3 Расчет наклонных струй
Расчет наклонных струй ведут по отношению к данным полученным для вертикальных струй.
Rк = β·Нв, м
где Rк- радиус компактной струи,
β – коэффициент, учитывающий радиус действия наклонной струи (табл.10.2, прил. 1)
5. Пример расчета наружных и внутренних противопожарных систем
5.1 Определение необходимого напора в наружной водопроводной сети у расчетного гидранта низкого давления
HC=Hсв+hГК+Z,
где hГК=SГКQ2=;
SГК=– (табл.8, прил. 1);
Z=м – высота здания (табл.1, прил.6);
Hсв=м – напор в гидранте на уровне поверхности земли
5.2 Определение необходимого напора в наружной водопроводной сети у расчетного гидранта высокого давления
Hсв=Ннас+hрук.л+Zзд – свободный напор у гидранта, м
где Ннас=0,04*6=0,24;
Sнас=f(dнас=25мм)=0,212 (табл. 14 приложение1);
hрук.л=S1рукnQ2=0,034∙6∙42=0,204 м;
S1рук=0,03 –сопротивление одного непрорезиненного рукава (табл.13,прил. 1);
n=6– число рукавов;
Нсв=0,24+2*0,204+38=41,89 м
5.3 Определение напора у внутренних пожарных кранов
Использую таблицу 7 (прил. 1) определяем напор у пожарного крана при следующих данных (табл.2, прил. 6)
lрук=20м;
dукр=65мм;
dств=19мм и Rкомн.струи(высота здания)=8 Нкрана=12,4м;
Qп/струи=5,4 л/c

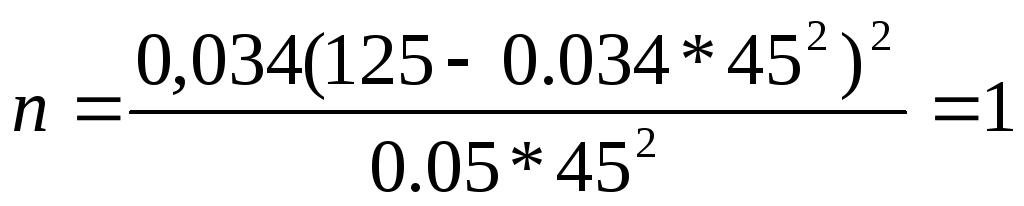

5.4 Расчет числа автонасосов, необходимых для перекачки
где а=135; b=0,05 – параметры, характеризующие тип насоса (табл.11, прил. 1);
S=0,0034 приdрук прорез.=77 (табл.13, прил.1);
Q=45л/с – расход воды на наружное пожаротушение (табл.1, прил.6)
