§3. Рекомендации по привязке элементов санитарно-технических устройств к строительным конструкциям.

Отопление.Оси стояков отопления, а также крайнюю секцию нагревательных приборов привязывают, как правило, к кромке оконного проема.

При одностороннем присоединении нагревательных приборов ось стояка располагают на расстоянии 150 мм от кромки оконного проема /рис. 9а/.

Рис. 9. Схемы привязки стояков к строительным конструкциям

При двухстороннем присоединении нагревательных приборов ось стояка привязывают к кромке оконного проема того помещения, в котором проходит стояк, при этом расстояние от стояка до перегородки должно быть не менее 150 мм. размер от оси стояка до перегородки на чертежах не показывают /рис. 9б/. Размер определяют расчетом.

Привязку радиаторов производят по краю первой секции.

При двухстороннем присоединении радиаторов расстояние от края первой секции до кромки оконного проема должно быть не менее 200 мм.

При одностороннем присоединении радиаторов расстояние от оси стояка до первой секции должно быть 300 – 400 мм /рис. 9в/.

По вертикали нагрезательные приборы привязывают к нулевой отметке или к отметке чистого пола первого этажа. Для радиаторов привязка производится по оси нижнего ряда ниппелей, для ребристых труб и конвекторов – по оси трубы /рис. 10/.

Рис. 10. Привязка нагреватель- Рис. 11. Привязка магист-

ных приборов по вертикали ральных трубопроводов

1- радиаторы; 2- ребристые

трубы или конвекторы.

Оси магистральных трубопроводов привязывают к строительным конструкциям – наружным или капитальным внутренним стенам /рис. 11/.

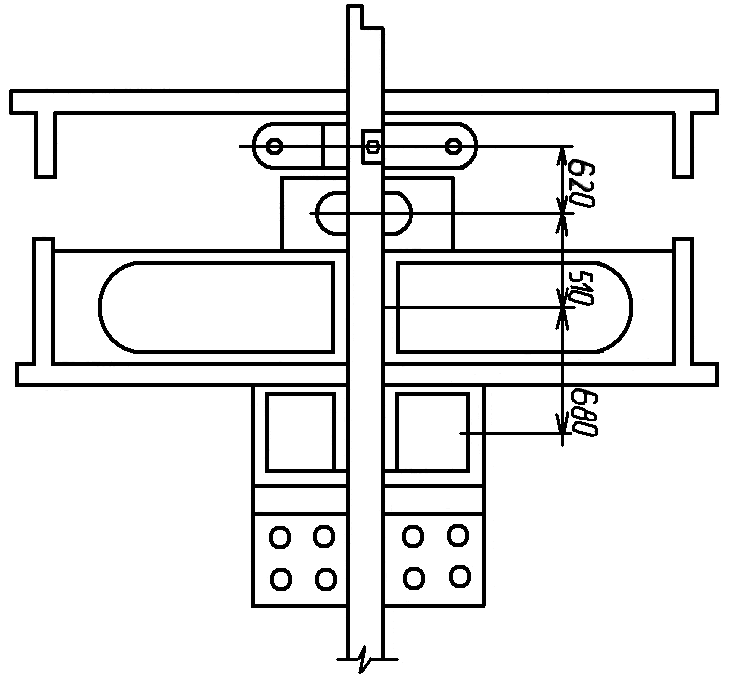

Водопровод,канализация, газоснабжение.Ось канализационного стояка привязывают к основным строительным конструкциям /капитальным стенам или несущим панелям/. Оси санитарных приборов и связанных с ними коммуникаций привязывают не к строительным конструкциям, а к оси канализационного стояка /рис. 12/.

Рис. 12. Привязка санитарных приборов к канализационному стояку.

Стояки газоснабжения привязывают к строительным конструкциям, а газовые приборы – к стояку газоснабжения.

Оси отверстий для прохода трубопроводов привязывают в плане к оси оконного проема или к поверхности одной из ближайших поперечных стен.

В междуэтажных перекрытиях при расположении отверстий у наружных стен их привязывают к оси оконного (дверного) проема, а при расположении отверстий у внутренних стен – к поверхности.

Размеры скидов на фасонные детали трубопроводов, регулирующую и запорную арматуру.

Таблица 3

Эскиз	Длина, вел-на скида	Условный проход d, мм.
		15	20	25	30	40	50
	L X L X	Муфты 28 7 Муфты 36 15	прямые / 31 7 прямые 39 15	короткие ГОСТ 89 35 9 длинные 45 19	из 54-59/ 39 9 из 50 20	ковкого 43 9 ковкого 55 21	чугуна 47 9 чугуна 65 27

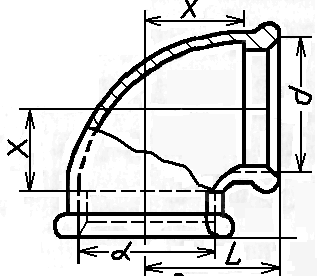

	L X	Угольники прямые из ковкого чугуна /ГОСТ 8946-59/ 33 17 20

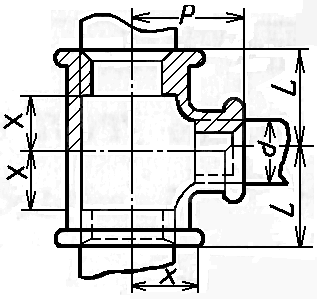

	L X	Тройники прямые из ковкого чугуна /ГОСТ 8948-59/ 33 18 21
	L Х	Краны латунные двойной регулировки на условное давление 6 кгс./см2/тип КДР/ 70 37 44
	L X	Краны трехходовые регулирующие муфтовые на условное давление 6 кгс./см2 65 15 20
	L X	Краны пробковые проходные сальниковые муфтовые бронзовые /ГОСТ 2704-66/ 55 65 80 95 110 130 19 61 69 80 96 112
	L X	Краны пробковые проходные сальниковые муфтовые чугунные /ГОСТ 19193-73/ 80 90 110 130 150 170 59 66 84 100 116 132
	L X	Вентили запорные муфтовые, бронзовые и латунные /ГОСТ 9086-74/ 55 65 80 95 110 130 33 39 51 62 73 89
	L X	Задвижки параллельные с выдвижным шпинделем фланцевые чугунные /ГОСТ 8437-63/ 150 80 100 125 150 200 180 210 230 255 280 330

Таблица 4
