Московский государственный университет геодезии и картографии
(МИИГАиК)
Факультет экономики и управления территориями
Кафедра кадастра и основ земельного права
Курсовая работа на тему :
ВЫЧИСЛЕНИЕ БАЛАНСА ПЛОЩАДЕЙ ТРАПЕЦИИ КАРТЫ
МАСШТАБА 1:10000 ЛУХОВИЦКОГО РАЙОНА
МОСКОВСКОЙ ОБЛАСТИ
Работу выполнила: студент ФЭУТ III-2
Еникеев А.Р.
Проверила: канд. тех. наук, доцент
Илюшина Т.В.
Москва
2012
Оглавление
ВВЕДЕНИЕ
Определение площадей угодий с помощью электронного планиметра
Условные знаки
Перечень угодий
Определение общей площади карты
Измерение планиметром
Экспликация земель по секциям
Экспликация земель всей карты
Определение площади земельного участка в системе ГИС-технологий (MapInfo Professional 7.8 SCP)
3.1 Карта Луховицкого района Московской области, с категории земель
3.2 Сравнительная таблица площадей земельных участков в программе MapInfo Professional
3.3 Экспликация земель карты
Технические описание программы MapInfo Professional
ЗАКЛЮЧЕНИЕ
Введение
С целью измерения площадей в данной курсовой работе, проводимой на материале достоверных кадастровых карт, необходимо:
Произвести маркетинговое исследование возможных современных технических средств для определения площадей земельных участков
Определить технические харакеристики планиметров, которые целесообразно использовать в данной работе
Произвести непосредственные измерения выбранным планиметром, установить площади угодий,как по секциям, так и по всей территории карты
Определить площади земельных участков в системе ГИС-технологий и составить общую экспликацию земель карты с целью выявления перстисс размещения данной территории
Технические характеристики современных планиметров
Технические характеристики современных планиметров
Планиметр(механический интегратор, от лат. planum — ровное место, плоскость и метр)— прибор, служащий для простого механического определения площадей (интегрирования) замкнутых контуров, прорисованных на плоской поверхности. В массовом порядке применялась лишь одна из возможных технических реализаций данного прибора — планиметр Амслера-Коради.
Принцип действия прибора Амслера-Коради основан на измерении длин дуг, описываемых на поверхности специальным роликом с очень малым пятном контакта. Ролик закреплен на одном из шарнирно соединенных рычагов простейшего пантографического механизма. Известное положение ролика относительно звеньев механизма позволяет при обходе измеряемого контура измерительным штифтом пантографа — за счет прокатывания роликом в каждый конкретный момент времени по дуге со строго определенным радиусом — аппроксимировать измеряемый контур прямоугольником с известной длиной сторон и площадью, равной площади измеряемого контура.
|
Виды планиметров |
Технические характеристики |
Где применяются |
|
Planix EX Планиметр электронный, роликовый
|
- тип роликовый - питание NiCd аккумулятор/блок питания - время работы, ч 40 - дисплей 3-х строчный 17-ти разрядный ЖК дисплей - точность,% ±0,1 - диапазон измерений, см 380 мм х 10 - вес, г 1000 - размер, мм 350 х 165 х 43 Комплектность - планиметр, зарядное устройство, инструкция, футляр |
Планиметр PLANIX EX позволяет быстро и точно измерять длины линий, вычислять площади, координаты, углы, дуги и радиусы кругов. Координаты могут быть получены с учетом реального масштаба картографических материалов. Измерения могут производиться в миллиметрах, сантиметрах, метрах, километрах и гектарах. Управлять планиметром PLANIX EX просто и удобно благодаря цифровой клавиатуре и кнопкам на трассере. Подключив PLANIX EX к компьютеру, Вы получаете файл координат, который можно преобразовать в файл формата DXF (при использовании программы). Для печати результатов можно использовать специальный принтер подключаемый непосредственно к PLANIX EX |
|
Planix S10 marble Планиметр электронный, роликовый
|
- тип роликовый - питание NiCd аккумулятор/блок питания - время работы, ч 20 - дисплей 2-х строчный 16-ти разрядный ЖК дисплей - точность,% ±0,1 - диапазон измерений, 300 мм х 100 - вес, г 630 - размер, мм 250 х 110 х 40 Комплектность - планиметр, зарядное устройство, инструкция, футляр Гарантия - 1 год |
Планиметр, созданный в соответствии с самыми последними достижениями в области высокоточных приборов. Planix S10 marble позволяет в масштабе измерять длины прямых и кривых линий, определять площадь объекта любой формы. При этом масштабы по осям могут отличаться друг от друга.Функции осреднения измерений и автоматического завершения измерений делают процесс измерений как никогда простым. Новая цветовая гамма (серый металлик, синий полупрозрачный и красный полупрозрачный корпус) и привлекательный дизайн в сочетании с широкими возможностями сделают новый Planix S10 marble не только незаменимым помощником, но иукрашением |
|
Planix 5 Планиметр электронный, полярный
|
- тип полярный - питание NiCd аккумулятор/блок питания - время работы, ч 15 - дисплей 1-строчный 8-ми разрядный ЖК дисплей - точность,% <0,2 - диапазон измерений, см диаметр 35,6 - вес, г 900 - размер, мм 64 х 213 х 39 (длина плеча 222 мм) Комплектность - планиметр, зарядное устройство, инструкция, футляр |
Планиметр полярного типа Planix 5 имеет полюсное плечо, с помощью которого осуществляется движение в пределах измеряемой площади, вычисляет площади в квадратных сантиметрах или квадратных дюймах. Измеренные значения отображаются на 8-символьном дисплее |
|
Planix 7 Планиметр электронный, роликовый
|
- тип роликовый - питание NiCd аккумулятор/блок питания - время работы, ч 15 - дисплей 1-строчный 8-ми разрядный ЖК дисплей - точность,% <0,2 - диапазон измерений, см 300 х 30 - вес, г 650 - размер, мм 150 х 240 х 50 Комплектность - планиметр, зарядное устройство, инструкция, футляр |

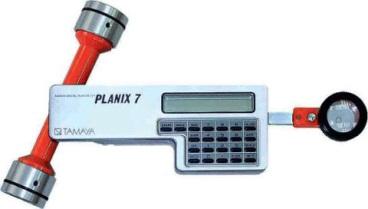

Планиметр роликового типа PLANIX 7 имеет ролики, обеспечивающие значительное горизонтальное перемещение. Цифровая клавиатура позволяет вводить пользовательский масштаб, в котором вычисляется площадь плана или рисунка |
|
KP-80 Планиметр электронный, полярный
|
- Тип: полярный - Дисплей: ЖК, 8-цифр - Функция конвертирования: единицы измерения и масштаб - Площадь измерения: 10 м2 максимум (масштаб 1:1) - Отображаемые значения: 13 символов (6 символов модель KP-82N) - Диапазон измерений: Диаметр 1-й оси 300 мм Диаметр 2-й оси 800 мм - Точность: ±0,2% - Питание: Ni-MH никель-металлогидридные аккумуляторы - Продолжительность работы: 30 часов непрерывной работы - Время зарядки: 15 часов - Вес: 780 гр.
Комплектность - планиметр, зарядное устройство, инструкция, футляр
|
Планиметр полярного типа PLANCOM KP-80N имеет полюсное плечо, с помощью которого осуществляется движение в пределах измеряемой площади, вычисляет площади в квадратных сантиметрах или квадратных дюймах. |
|
KP-21C Планиметр электронный, роликовый
|
- тип роликовый - питание NiCd аккумулятор / блок питания - время работы более 15 часов - дисплей 2-строчный 16-ми разрядный LCD дисплей -интерфейс: съемный принтер или кабель RS-232C - точность,% <0,1 - минимальное измерение 0,05мм - диапазон измерений по вертикали 380 мм, по гаризонтали 10м - вес, г 1000 - размер (с принтером), мм 430 х 159 х 46 Комплектность - планиметр, зарядное устройство, инструкция, футляр |
Планиметр PLANCOM KP-21C позволяет быстро и точно измерять длины линий, вычислять площади, координаты, углы, дуги и радиусы кругов. Координаты могут быть получены с учетом реального масштаба картографических материалов. Измерения могут производиться в миллиметрах, сантиметрах, метрах, километрах и гектарах. Управлять планиметром PLANCOM просто и удобно благодаря цифровой клавиатуре и кнопкам на трассере. Подключив PLANCOM к компьютеру, Вы получаете файл координат, который можно преобразовать в файл формата DXF (при использовании программы). Для печати результатов можно использовать специальный принтер подключаемый непосредственно к PLANCOM KP-21C. |
2.1 Условные знаки
|
|
Леса |
|
|
Полевые и лесные дороги |
|
|
Группы кустарников |
|
|
Огороды (приусадебные участки) |
|
|
Направление течения реки |
|
|
Границы естественных угодий |
|
|
Государственный Лесной Фонд |
|
|
Название реки |
|
|
Пашня орошаемая |
|
|
Залежи чистые |
|
|
Залежи коренного улучшения |
|
|
Залежи орошаемые коренного улучшения |
|
|
Пастбище осушенное коренного улучшения |
|
|
Пастбище коренного улучшения
|
|
ГЛФ |
Государственный Лесной Фонд |
|
|
Сенокос |
|
|
Группа кустарников на осоковом проходимом болоте |
2.2 Перечень угодий
|
№ |
Секция
|
Описание
| |||
|
1 |
Секция I |
Пашня (Земли сельскохозяйственного назначения) | |||
|
2 |
Залежи орошаемые коренного улучшения (земли запаса) | ||||
|
3 |
Залежи орошаемые коренного улучшения (земли запаса) | ||||
|
4 |
Город (земли поселений) | ||||
|
5 |
Город (земли поселений) | ||||
|
6 |
Город (земли поселений) | ||||
|
7 |
Город (земли поселений) | ||||
|
8 |
Залежи чистые с мелкой группой кустарников (Земли сельскохозяйственного назначения) | ||||
|
9 |
Залежи чистые с мелкой группой кустарников (Земли сельскохозяйственного назначения) | ||||
|
11 |
Залежи чистые с мелкой группой кустарников (Земли сельскохозяйственного назначения) | ||||
|
24 |
Залежи чистые с мелкой группой кустарников (Земли сельскохозяйственного назначения) | ||||
|
26 |
Нефтегазопровод (земли промышленности, транспорта, инженерных коммуникаций) | ||||
|
27 |
Залежи чистые с мелкой группой кустарников (Земли сельскохозяйственного назначения) | ||||
|
129 |
Газонефтепровод (земли промышленности, транспорта) | ||||
|
10 |
Секция II |
Газопровод (земли промышленности, транспорта) | |||
|
12 |
Пашня (Земли сельскохозяйственного назначения) | ||||
|
13 |
Пашня (Земли сельскохозяйственного назначения) | ||||
|
14 |
Пашня (Земли сельскохозяйственного назначения) | ||||
|
30 |
Пашня (Земли сельскохозяйственного назначения) | ||||
|
31 |
Дорога (земли промышленности, транспорта) | ||||
|
32 |
Пашня (Земли сельскохозяйственного назначения) | ||||
|
39 |
Пашня (Земли сельскохозяйственного назначения) | ||||
|
40 |
Леса (Земли лесного фонда) | ||||
|
41 |
Пашня (Земли сельскохозяйственного назначения) | ||||
|
53 |
Пашня (Земли сельскохозяйственного назначения) | ||||
|
124 |
Газопровод (земли промышленности, транспорта) | ||||
|
|
|
| |||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
|
| |||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
|
| |||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
|
| |||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
|
| ||||
|
15 |
Секция III |
Лес /ГЛФ/ (Земли лесного фонда) | |
|
16 |
Сенокос (земли сельскохозяйственного назначения) | ||
|
17 |
Сенокос (земли сельскохозяйственного назначения) | ||
|
18 |
Сенокос (земли сельскохозяйственного назначения) | ||
|
19 |
Огороды (приусадебные участки) в населенных пунктах (земли сельскохозяйственного назначения) | ||
|
20 |
Огороды (приусадебные участки) в населенных пунктах (земли сельскохозяйственного назначения) | ||
|
21 |
Огороды (приусадебные участки) в населенных пунктах (земли сельскохозяйственного назначения) | ||
|
22 |
Огороды (приусадебные участки) в населенных пунктах (земли сельскохозяйственного назначения) | ||
|
23 |
Пашня (Земли сельскохозяйственного назначения) | ||
|
25 |
Дорога (земли промышленности, транспорта) | ||
|
33 |
Сенокос (земли сельскохозяйственного назначения) | ||
|
34 |
Секция IV |
Лес /ГЛФ/ (Земли лесного фонда) | |
|
35 |
Лес /ГЛФ/ (Земли лесного фонда) | ||
|
36 |
Пашня (Земли сельскохозяйственного назначения) | ||
|
37 |
Пашня (Земли сельскохозяйственного назначения) | ||
|
38 |
Дорога (земли промышленности, транспорта) | ||
|
55 |
Пашня (Земли сельскохозяйственного назначения) |
| |
|
56 |
Пашня (Земли сельскохозяйственного назначения) |
| |
|
57 |
Лес /ГЛФ/ (Земли лесного фонда) |
| |
|
58 |
Дорога (земли промышленности, транспорта) |
| |
|
59 |
Пашня (Земли сельскохозяйственного назначения) |
| |
|
60 |
Леса (Земли лесного фонда) |
| |
|
61 |
Пашня (Земли сельскохозяйственного назначения) |
| |
|
62
|
Пашня (Земли сельскохозяйственного назначения) |
| |
|
43 |
Секция V |
Пашня (Земли сельскохозяйственного назначения) |
|
|
44 |
Пашня (Земли сельскохозяйственного назначения) |
| |
|
45 |
Лес /ГЛФ/ (Земли лесного фонда) |
| |
|
46 |
Лес /ГЛФ/ (Земли лесного фонда) |
| |
|
47 |
Пашня (Земли сельскохозяйственного назначения) |
| |
|
48 |
Пашня (Земли сельскохозяйственного назначения) |
| |
|
49 |
Пашня (Земли сельскохозяйственного назначения) |
| |
|
50 |
Пашня (Земли сельскохозяйственного назначения) |
| |
|
51 |
Газопровод (земли промышленности, транспорта, инженерных коммуникаций) |
| |
|
52 |
Газонефтепровод (земли промышленности, транспорта, инженерных коммуникаций) |
| |
|
28 |
Пашня (Земли сельскохозяйственного назначения) |
| |
|
63 |
Секция VI |
Нефтегазопровод (земли промышленности, транспорта, инженерных коммуникаций) |
|
|
64 |
Пашня (Земли сельскохозяйственного назначения) |
| |
|
65 |
Газопровод (земли промышленности, транспорта, инженерных коммуникаций) |
| |
|
66 |
Пашня (Земли сельскохозяйственного назначения) |
| |
|
67 |
Пашня (Земли сельскохозяйственного назначения) |
| |
|
68 |
Дорога (земли промышленности, транспорта, инженерных коммуникаций) |
| |
|
84 |
Пашня (Земли сельскохозяйственного назначения) |
| |
|
86 |
Пашня (Земли сельскохозяйственного назначения) |
| |
|
87 |
Пашня (Земли сельскохозяйственного назначения) |
| |
|
88 |
Газопровод (земли промышленности, транспорта, инженерных коммуникаций) |
| |
|
89 |
Нефтегазопровод (земли промышленности, транспорта, инженерных коммуникаций) |
| |
|
126 |
Пашня (Земли сельскохозяйственного назначения) |
| |
|
127 |
Пашня (Земли сельскохозяйственного назначения) |
| |
|
90 |
Секция VII |
Лес (Земли лесного фонда) |
|
91 |
Залежи орошаемые коренного улучшения (земли запаса) | |
|
92 |
Пашня (Земли сельскохозяйственного назначения) | |
|
93 |
р.Пилис (земли водного фонда) | |
|
94 |
Пашня (Земли сельскохозяйственного назначения) | |
|
95 |
Секция VIII |
Пашня (Земли сельскохозяйственного назначения) |
|
96 |
р.Пилис (земли водного фонда) | |
|
97 |
Пашня (Земли сельскохозяйственного назначения) | |
|
98 |
Пашня (Земли сельскохозяйственного назначения) | |
|
99 |
Пашня (Земли сельскохозяйственного назначения) | |
|
100 |
Залежи орошаемые коренного улучшения (земли запаса) | |
|
101 |
Залежи орошаемые коренного улучшения (земли запаса) | |
|
102 |
Залежи орошаемые коренного улучшения (земли запаса) |
|
69 |
Секция IX |
Город (земли поселений) |
|
79 |
Город (земли поселений) | |
|
80 |
р.Пилис (земли водного фонда) | |
|
81 |
Город (земли поселений) | |
|
82 |
Город (земли поселений) | |
|
83 |
Город (земли поселений) | |
|
85 |
Город (земли поселений) | |
|
103 |
Город (земли поселений) | |
|
104 |
Город (земли поселений) | |
|
105 |
Город (земли поселений) | |
|
106 |
Город (земли поселений) | |
|
107 |
Город (земли поселений) | |
|
108 |
Город (земли поселений) | |
|
109 |
Город (земли поселений) | |
|
110 |
Город (земли поселений) | |
|
111 |
Город (земли поселений) | |
|
112 |
Город (земли поселений) | |
|
113 |
Город (земли поселений) | |
|
114 |
Город (земли поселений) | |
|
115 |
Город (земли поселений) | |
|
116 |
Город (земли поселений) | |
|
117 |
Город (земли поселений) | |
|
70 |
Секция X |
Залежи орошаемые коренного улучшения (земли запаса) |
|
71 |
Пашня (Земли сельскохозяйственного назначения) | |
|
72 |
Пашня (Земли сельскохозяйственного назначения) | |
|
73 |
Пашня (Земли сельскохозяйственного назначения) | |
|
74 |
Пашня (Земли сельскохозяйственного назначения) | |
|
75 |
р.Пилис (земли водного фонда) | |
|
76 |
Пашня (Земли сельскохозяйственного назначения) | |
|
77 |
Секция XI |
Пашня (Земли сельскохозяйственного назначения) |
|
78 |
Залежи орошаемые коренного улучшения (земли запаса) | |
|
118 |
Пашня (Земли сельскохозяйственного назначения) | |
|
119 |
Дорога (земли промышленности, транспорта, инженерных сооружений) | |
|
120 |
Пашня (Земли сельскохозяйственного назначения) | |
|
121 |
Пашня (Земли сельскохозяйственного назначения) | |
|
122 |
Пашня (Земли сельскохозяйственного назначения) |
