Ручной

противотанковый гранатомёт РПГ-7В

I. Назначение, боевые свойства, неполная разборка и

сборка.. Общее устройство, комплектность, гранатомёта.. Понятие о работе его составных частей и ме­ханизмов при стрельбе,

Ручной противотанковый гранатомёт РПГ-7В (РПГ-7Н-с ночным прицелом) пред­назначен для борьбы с танками. самоходно-артиллерийскими установками (САУ) и другими бронированными средствами противника. Кроме того, он может быть использован для уничтожения живой силы противника, находящейся в лёг­ких укрытиях, а также в сооружениях городского типа.

Калибр гранатомета 40 мм

Максимальная скорость гранаты 300 м/сек

Боевая скорострельность –4-6 выстрелов в минуту.

Вес гранатомета с оптическим прицелом - 6,3 кг.

Стрельба из гранатомёта производится выстрелами ПГ-7ВМ. ПГ-7ВЛ. ПГ-7ВР, ПГ-7В

Условные обозначения	Ка-либр Гра-наты	Бронеп-робиваемость мм	Дальность		Вес выстрела кг.
			Прицельная	Прямой выстрел
РПГ-7В с выст­ релом ПГ-7ВМ	72	400	500	310	2.0
РПГ-7В с выст- релом ПГ-7ВЛ	93	500	300	240	2.6
РПГ-7В о выот- релом ПГ-7ВР "РЕЗЮМЕ"	105.55	600	200	140	4.62
"ВАМПИР" (эксперимент.)	105.55	900	500	300	6.3

Порядок неполной разборки гранатомёта.

• --разборку и сборку гранатомёта производить на столе или чистой подстилке

• -- части и механизмы класть в порядке разборки, обращаться с ними осторожно.

I.Снять чехлы (сначала с казённой, а за­тем с дульной части гранатомёта).

2.Отделить ударно-спусковой механизм.

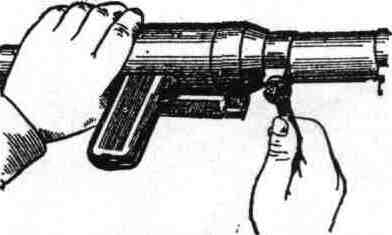

Выталкивание чеки ударно-

спускового меха­низма

3.Отделить бойковый механизм.

• удерживая ствол левой рукой, правой рукой с помощью ключа-отвертки вывинтить ниппель

и вынуть из основания бойкового меха­низма боек, пружину бойка и опорную втулку.

Вывинчивание ниппеля бойкового механизма

4. Отделить крышку корпуса ударно-спуско­вого механизма

• взять ударно-спусковой меха­низм в левую руку правой рукой с помощью ключа отвертки вывинтить четыре винта и снять крышку корпуса ударно-спускового механизма.

Порядок сборки гранатомёта

после неполной разборки,

1.Присоединить крышку корпуса ударно-спу­скового механизма: поставить на место крышку корпуса и ввинтить четыре винта.

2. Присоединить бойковый механизм:

надеть на боек пружину, вставить опорную втулку и боек с пружиной в основание бойкового меха­низма и ввинтить ниппель ключом-отверткой до упора в опорную втулку.

3.Присоединить ударно-спусковой механизм: ввести выступ основания бойкового механизма в вырез на корпусе ударно-спускового механиз­ма, прижать ударно-спусковой механизм к стволу и с левой стороны вставить чеку в отверстие.

4.Проверить правильность сборки грана­томёта:

поставить курок на боевой взвод, при нажатии на спусковой крючок курок должен энергично ударить по бойку.

5.Надеть чехлы (сначала на дульную, а затем на казённую часть).

Общее устройство.

Гранатомет состоит:

1.Ствол с механическим (открытым) прицелом.

2.Ударно-спусковой механизм с предохранителем.

3. Бойковый механизм.

4.Оптический прицел.

В комплект гранатомёта входят:

Запасные части: 2- бойка; 2- пружины бойка; 2-опорные втулки; 1-ниппель (в кармане сумки для двух гранат)

Инструмент; 1 ключ-отвёртка; 2 выколотка; 3 приспособ-ление для сборки и разборки УСМ (в кармане сумки для двух гранат)

1Ключ-отвертка

2Выколотка

3Приспособление УСМ

4 паз для выколотки

5 паз для отвертки

Принадлежность: I.шомпол для чистки и смазки гранатомёта (в сумке для двух гранат)

2.стебель с шайбой для удаления из канала ствола остатков гильзы порохового заряда.(в сумке для двух гранат).

3.ремень с чехлами (ремень должен быть подогнан так, чтобы чехол с дульной части снимался только после снятия чехла с казённой части гранатомёта)

4.плечевой ремень

5.Сумка для хранения и переноски трёх гранат с пороховыми зарядами.

6.Сумка для хранения и переноски двух гранат с порохо­выми зарядами.

Кроме того, на каждые 9 гранатомётов придаётся групповой комплект ЗИП, включающий прибор для проверки прицельных приспособлений, приспособление для сборки и разборки УСМ и запасные части к гранатомёту.

Прибор для проверки прицельных приспособлений

Сумки для гранат:

а- сумка для трех гранат:

б - сумка для двух гранат;

I -гнездо для гранаты.

2 – гнезд для пенала с поро­ховым зарядом;

З – гнездо для шомпола;

4- карман для запасных частей и инструмента

При выстреле из гранатомета от удара бойка по капсюлю-воспламенителю гранаты воспламеняется пороховой заряд. Газы, образующие от сгорания порохового заряда, придают гранате, вращательного движение и выбрасывают её из канала ствола, со скоростью 120-140 м/сек.

После вылета гранаты из канала ствола открываются перья стабилизатора, происходит взведение взрывателя на расстоянии, обеспечивающем безопасность стреляющего и воспламенение порохового заряда реактивного двигателя. При горении порохового заряда реактивного двигателя вследствие истечения пороховых газов через сопловые отверстия образуется реактивная сила и скорость полета гранаты увеличивается, достигая в конце полного сгорания заряда 300 м/сек.

При встрече гранаты с преградой пьезоэлемент взрывателя сжимается, в результате чего вырабатывается электрический ток, под действием которого взрывается электро–детонатор взрывателя, а затем разрывной заряд гранаты. При взрыве гранаты образуется кумулятивная струя, которая пробивает броню, поражает живую силу, разрушает вооружение и оборудование.

При выстреле гранатомет отдаче не имеет. Это обеспечивается истечением пороховых газов назад через сопло и раструб патрубка ствола. Образовавшаяся реактивная сила, направленная вперед, уравновешивает силу отдачи,

2.Назначение и устройство частей и механизмов гранатомёта и выстрелов к нему.

I.Ствол - для направления полёта гранаты и отвода пороховых газов при выстреле.

Состоит: из трубы и патрубка.

а).Труба в казённой части имеет уширение, образующее зарядную камору.

б). Патрубок - в передней части сопло, в задней части- раструб оканчиваю­щийся тарелью.

а — труба; б—патрубок

1-уширение; 2-вырез для фиксатора гранаты;3-основание мушки; 4- основание прицельной планки; 5-ушки; 6-основание бойкового механизма; 7-выступ для рукоятки ствола; 8 - планка для крепления оптического прицела; 9 антабка; 10-хомутики; I1 -деревянные накладки; 12 - раструб; 13-тарель; 14 -щечки ру­коятки ствола.

На стволе имеется:

• вырез для фиксатора гранаты;

• основания для крепления мушки и прицельной планки;

• ушки для присоединения УСМ;

• основание бойкового механизма с гнездом;

• планка с выступами для крепления оптического (ночного)прицела;

• справа две антабки для крепления ремня с чехлами и плечевого ремня .

2.Ударно-спусковой механизм - для спуска курка с боевого взвода, нанесения удара по бойку и постановки гранатомёта на предохранитель.

Ударно-спу­сковой механизм:

/ — корпус; 2 — курок;

3 — предохранитель;

4 — спусковой крючок;

5 — шептало: 6 — стер­жень; 7 — боевая пру­жина

З. Бойковый механизм – для разбивания капсюля воспламенителя гранаты.

1-боек;2-пружина бойка; 3-опорная втулка;4-ниппель

Прицельные приспособления служат для наводки гранатомета при стрельбе по целям на различные расстояния.

Состоят:--оптического прицела ПГО-7В2 (ПГО- 7В3).

--механического (открытого) прицела.
