Министерство образования и науки Российской Федерации

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

«Сочинский государственный университет »

Инженерно-экологический факультет

Кафедра экспертизы и управления недвижимостью

Рабочая тетрадь. Методическое пособие по выполнению расчетно-графических работ

по дисциплине «Технический рисунок»

для студентов 1 курса по направлению подготовки 072500.62 «Дизайн»

(бакалавр)

Сочи 2015

2

Печатается по решению кафедры экспертизы и управления недвижимостью СГУ (протокол № от 27 января 2015 года).

С о с т а в и т е л ь:

Тэугес Анатолий Николаевич – к.т.н., доцент кафедры экспертизы и управления недвижимостью СГУ.

Р е ц е н з е н т:

профессор кафедры архитектуры СГУ В.Д. Синявский

Рабочая тетрадь. Методическое пособие по выполнению расчетно-графических работ по дисциплине «Технический рисунок» для студентов 1 курса по направлению подготовки 072500.62 «Дизайн» (бакалавр):/ сост. А.Н. Тэугес.- Сочи, РИЦ СГУ, 2015.- 27 с.

Рабочая тетрадь. Методическое пособие по выполнению расчетно-графических работ по дисциплине «Технический рисунок» составлено в соответствии с требованиями Государственного образовательного стандарта высшего профессионального образования (ФГОС ВПО) по направлению подготовки 072500.62 «Дизайн» по профилю подготовки бакалавров «Дизайн среды».

Пособие содержит разъяснения по содержанию самостоятельных домашних контрольных заданий (РГЗ) и подробные методические указания по их выполнению по разделам программы курса «Технический рисунок». Пособие содержит основные положения и понятия метода центрального проецирования, методику построения перспективы интерьера, а так же построение собственных и падающих теней.

Предназначено для самостоятельной и аудиторной работы студентов первого курса строительных специальностей дневной и заочной форм обучения.

2

3

Общие методические указания

Прежде чем приступить к выполнению расчетно-графиче- ского задания, надо понять условия, вспомнить содержание соответствующей темы курса по записям лекций, разбору этапных задач в рабочей тетради и учебниках, а так же ответить на вопросы для самопроверки, затем посмотреть примеры построений для заданий данного типа и уточнений по фрагментам работы. При этом

следует помнить следующее:

как в центральной проекции (перспективе), а так и в параллельной проекции (аксонометрии), а также при ортогональном проецировании обязательны две проекции точки и любой другой геометрической фигуры, которые определяют их положение в пространстве;

нельзя приступать к работе, не уяснив пространственного расположения и формы исходных элементов и тех последовательных операций и ограничений, которые надо при этом выполнять;

необходимо четко представлять себе размещение на листе, план и графическую схему решения. Большую помощь оказывают зарисовки геометрических форм от руки в наглядном изображении (легче обсудить восприятие). Сначала надо изобразить вторичные проекции фигур, а затем по этим проекциям поднять объемно-пространственную форму.

Рекомендуемая литература

1. Короев Ю.И. Начертательная геометрия: Учеб.для вузов. -М.: Архитектура-С, 2008-424 с.

2.Начертательная геометрия: Учеб. для вузов / Н. Н. Крылов [и др.] ; под ред. Н.

Н.Крылова. -М.: Высш.шк., 2003-224 с.

3.Методическое пособие по выполнению расчетно-графических работ из раздела «Перспектива» инженерной графики для студентов 1 курса по направлению подготовки

270800 «Строительство» (бакалавр):/ сост. А.Н. Тэугес.- Сочи, РИЦ СГУ, 2012.- 32 с.

.





Оглавление

Тени основных геометрических фигур

4

Тени в нишах и на лестницах

5

Тень от многогранника

6

Построение плоских фигур

7

Перспектива точки и прямых отрезков

9

Перспектива плоских фигур

12

Перспектива углов

15

Перспективный делительный масштаб

16

Перспектива геометрических тел

17

Крыша в перспективе

20

Построение перспективы лестниц.

22

Построение перспективы комнаты и ее интерьера

23

Угловая перспектива. Тени.

25

3

4

4

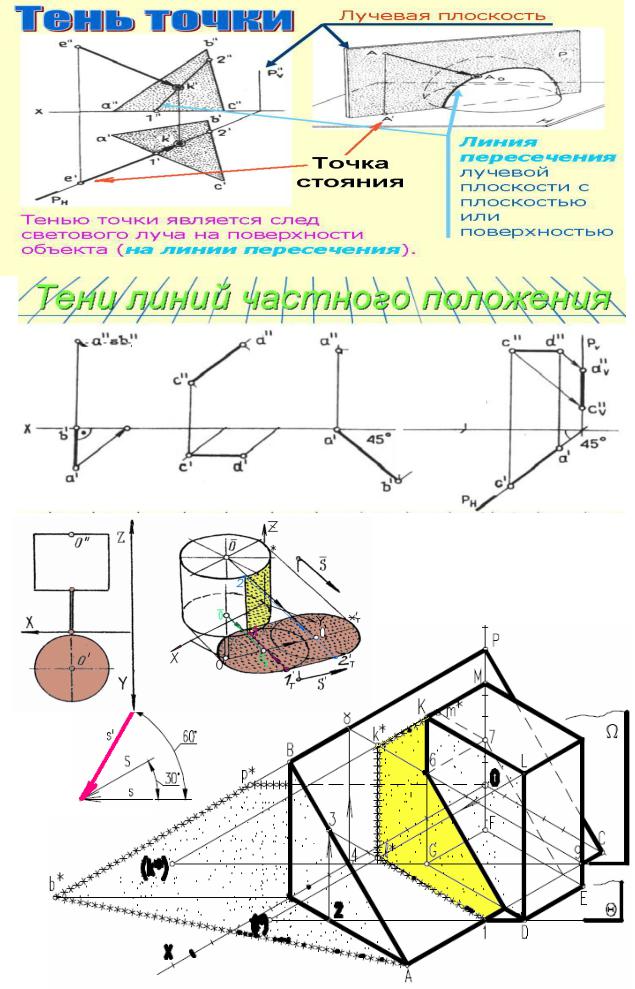

См. Эл. Учебник: Мой_фолиант/Au-00/Vay/ Ten-TLP/Ten-P.htm

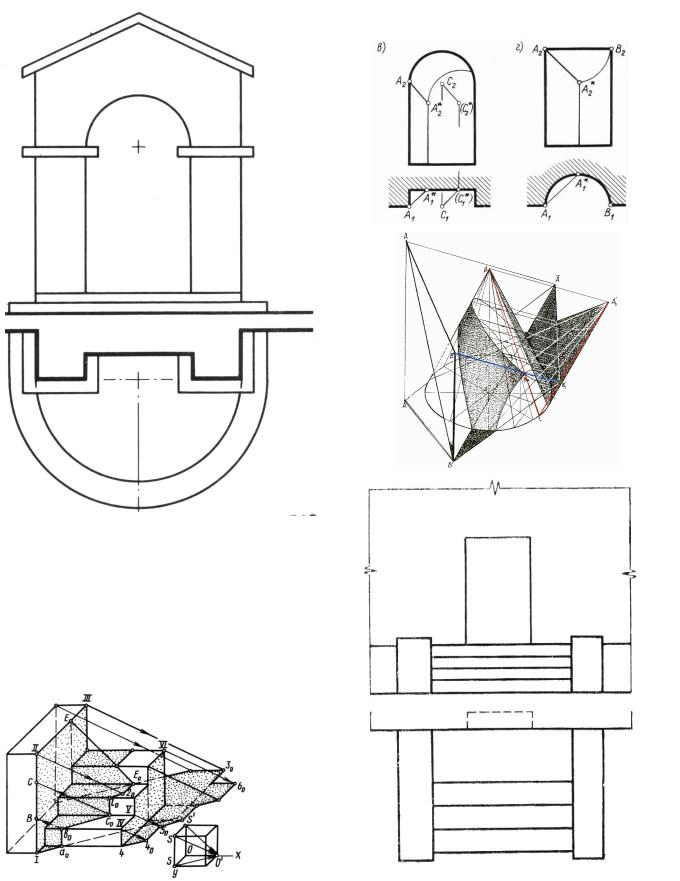

Тени в нишах и на лестницах

(см. Эл. Уч. file: Мой_фолиант/Au-00/ Vay/RGZ-4/Stroit.htm)

Тень от многогранника

См. Эл. Учебник: Мой_фолиант/Au-00/Vay/ Ten-TLP/Ten-TL.htm

7

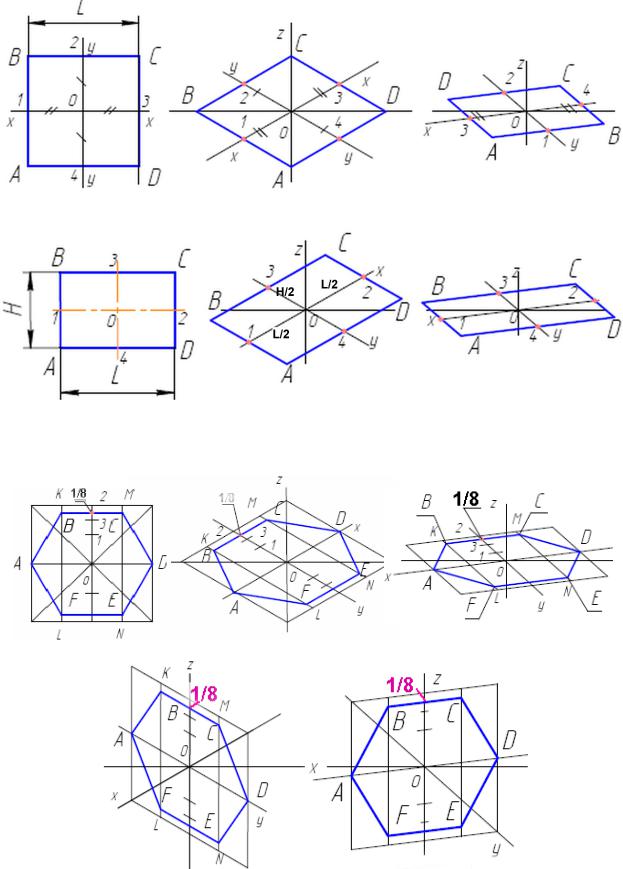

Построение квадрата

Построение прямоугольника

Построение правильного шестиугольника

7

8

Построить аксономентрию призмы

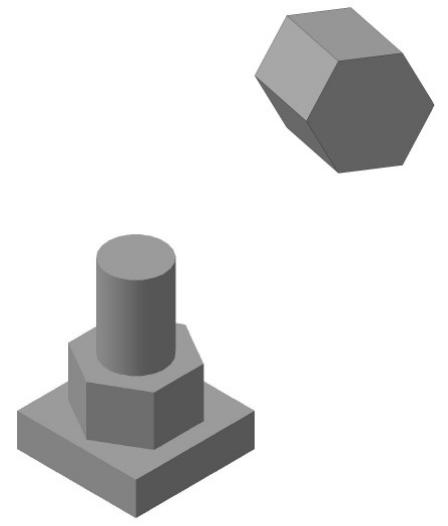

Построить аксонометрию детали

8

9

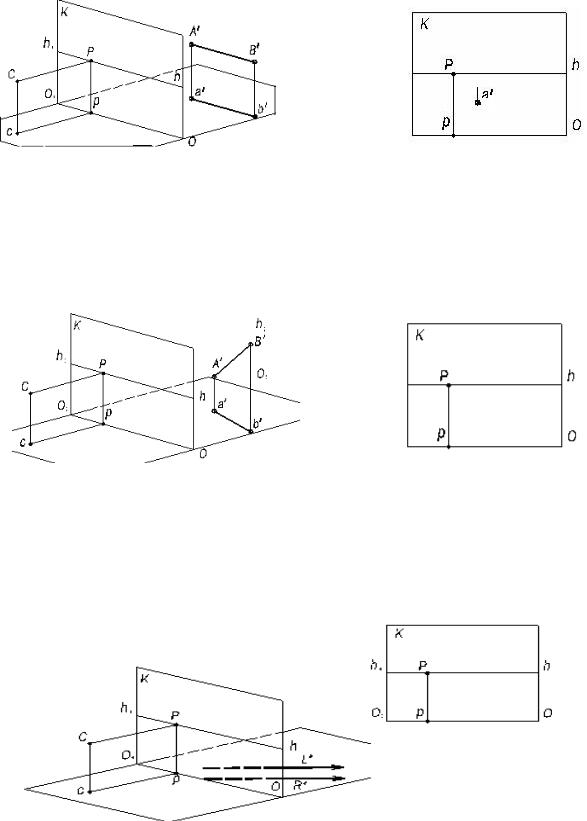

1.Перспектива точки.

1.1Построить перспективу точки В.

* Использовать масштаб глубины (см. Приложение 2, стр. 25, [3]).

1.2.Построить перспективу вектора К.

* Использовать масштаб высот (см. Приложение 2, стр. 27, [3]).

2. Перспектива прямых

9

10

2.1.Построить перспективу горизонтальной прямой AB=3 см..

* Использовать масштаб широт (см. Приложение 2, стр. 26, [3]).

2.2.Построить перспективу прямой AB общего вида.

* Каждая точка – пересечение 2-х прямых (см. стр. 7 [3]).

**Высоту точек построить методом выноса на картинную плоскость (см. Приложение 2, стр. 28, [3]).

2.3. Построить перспективу двух параллельных прямых (см. стр. 7 [3]).

.

10
