Некоммерческое акционерное общество

«АЛМАТИНСКИЙ УНИВЕРСИТЕТ ЭНЕРГЕТИКИ И СВЯЗИ»

Кафедра «Инженерной кибернетики»

Отчет

по лабораторной работе № 6

на тему «Поверка и градуировка технических термометров»

Вариант-16

Специальность «Автоматизация и управление»

Выполнил ст. Менешов Д.А. Группа БАУ-11-5

Руководитель Хан С.Г.

« » 20 год

Алматы 2013

Цель работы:

- изучить методику поверки технического термометра термоэлектрического преобразователя и привести его градуировку.

Задание к лабораторной работе:

- собрать схему лабораторного стенда для проведения поверки технического термометра согласно полученному заданию на экране виртуальной лабораторной работы;

- провести имитационный эксперимент по проведению поверки и градуировки технического термометра;

- провести обработку результатов имитационного эксперимента;

Задание.

Провести поверку и градуировку технического термометра ТХА-0179 при помощи образцовой термопары ТПП-0679-01. Измерение т.э.д.с. образцового и поверяемого термометра осуществляется универсальным милливольтметром. Учитывая поправку на температуру окружающей среды 22°С.

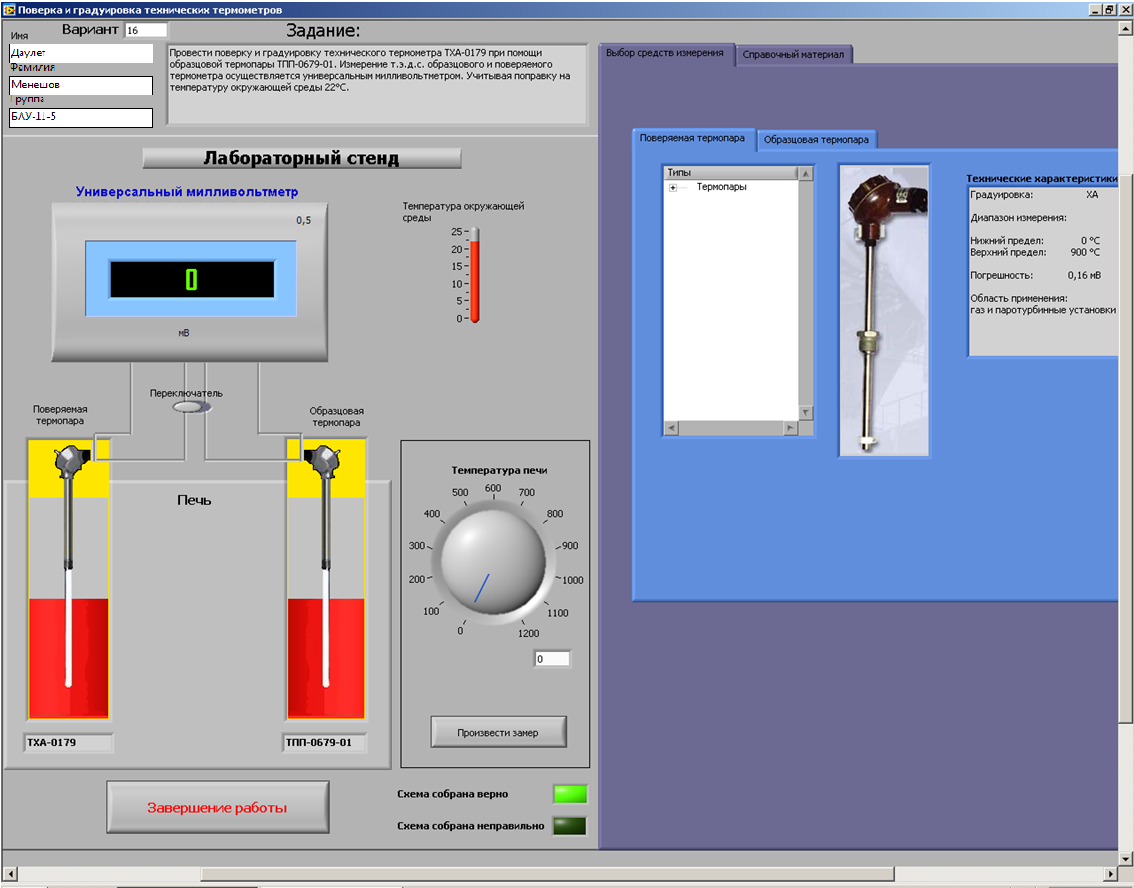

Рисунок 1. Поверяемая термопара ТХА-0179.

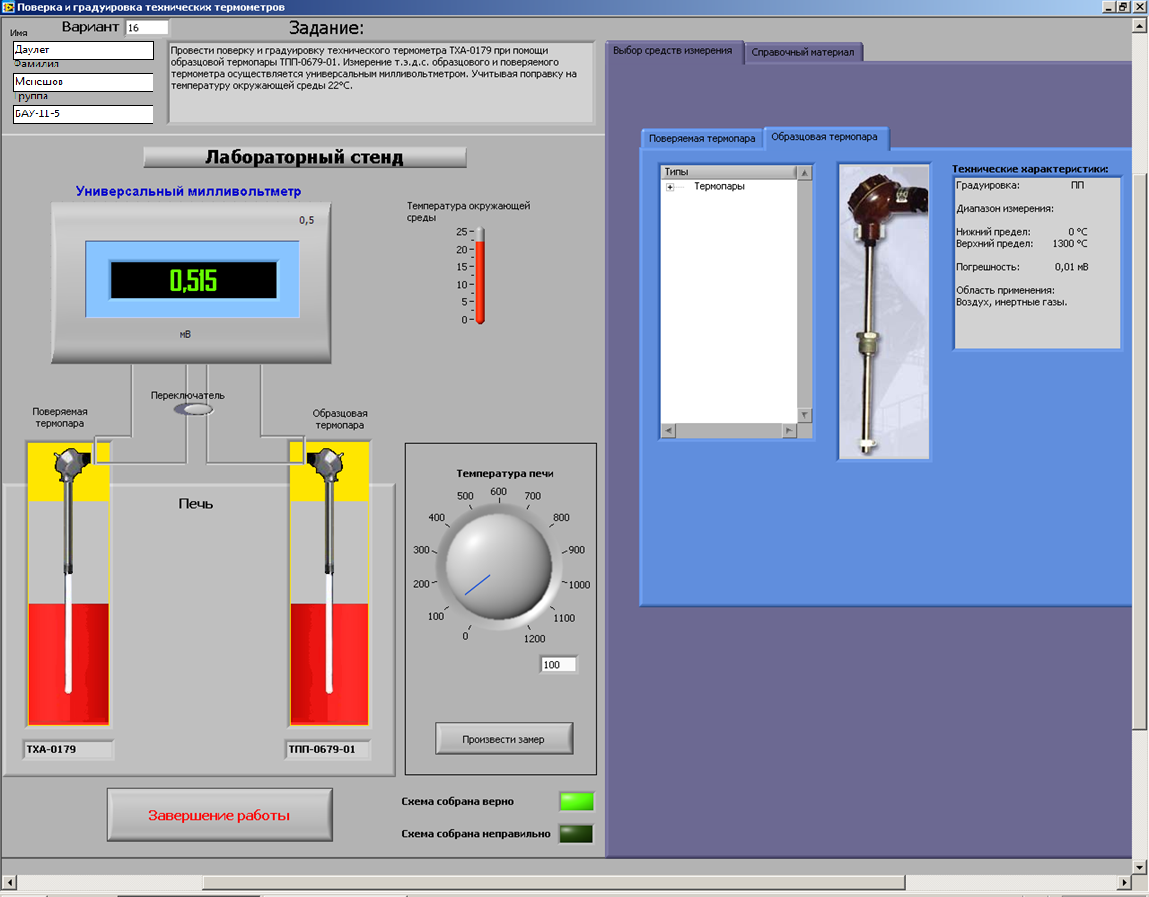

Рисунок 2. Образцовая термопара ТПП-0679-01.

Рисунок 3. Выполнение поверки.

Рисунок 4. Графики номинальной и реальной градуировочных характеристик поверяемой термопары.

Е – реальная характеристика, Е1 – номинальная характеристика.

Протокол поверки технического термометра

Вариант № 16

Дата 11.04.2013

ПРОТОКОЛ

поверки рабочего термометра ТХА-0179 градуировки ХА, представленного на виртуальном лабораторном стенде в аудитории А-434 АУЭС.

Поверка производилась по образцовым приборам:

образцовому термометру ТПП-0679-01 градуировки ПП и образцовому цифровому милливольтметру.

Замечания по внешнему осмотру: _____________________

Условия поверки: температура свободных концов – 22 .

Показания термометров, мВ

Термометр	Образцовый						Поверяемый
Температурные (поверяемые) точки tповер	50	100	300	600	800	50		100		300		600		800
Значения термо-ЭДС, мВ 1	0,176	0,512	2,188	5,092	7,198	1,143		3,231		11,34		24,013		32,427
2	0,178	0,515	2,19	5,097	7,205	1,216		3,232		11,324		24,104		32,39
3	0,175	0,519	2,189	5,097	7,197	1,14		3,199		11,325		24,045		32,443
4	0,176	0,52	2,19	5,095	7,2	1,158		3,255		11,352		24,012		32,443
5	0,174	0,519	2,189	5,101	7,207	1,13		3,246		11,318		24,099		32,466
Среднее арифмет. значение термоЭДС, мВ	0,1758	0,517	2,1892	5,0964	7,2014	1,1574		3,2326		11,3318		24,0546		32,4338
ТермоЭДС поправки на температуру свободных концов, мВ	0,124						0,88
ТермоЭДС при температуре свобод. концов	0,2998	0,641	2,3132	5,2204	7,3254	2,0374		4,1126		12,2118		24,9346		33,3138
Температура, t	50,11	99,5	299,9	600	800	50,5		100		300		600,06		800
Погрешность поверяемого термометра,							0,39		0,5		0,1		0,6		0
Заключение о поверке	Предельная допускаемая погрешность следовательно термопара пригодна к использованию

Вывод

Согласно полученному заданию на экране виртуальной лабораторной работы была собрана схема лабораторного стенда для проведения проверки технического термометра ТХА –0179 при помощи образцовой термопары ТПП – 0679 – 01. Был проведен имитационный эксперимент по проведению проверки и градуировки технического термометра. Измерения тэрмо-ЭДС образцового и поверяемого термометра выполнялись универсальным милливольтметром. Расчеты ввелись с учётом поправки на температуру окружающей среды 22 . Результаты данных измерений были занесены в протокол проверки технической термопары. В протоколе были записаны пять погрешностей для разных температур измерения. Так как предельная допускаемая погрешность , следовательно, термопара пригодна к использованию. По графику номинальной и реальной градуировочных характеристик поверяемой термопары видно, что номинальная характеристика выше, чем реальная, что связано с введением поправки на температуру свободных концов.
