отчет

Введение

Организация производственной практики

Учебно-методическое управление практикой осуществляется соответствующей рабочей учебной программой практики по специальностям рабочей учебной программой практики по специальностям и графиком учебного процесса.

Цели и задачи производственной практики

Участие в производственном труде и приобретении практических знаний и навыков работы по специальности. По существу на этом этапе обучающиеся осваивают организацию и технологию производства, ремонта энергетического оборудования.

Требования к профессиональной подготовленности обучающегося:

По завершению прохождения технологической практики обучающиеся должны:

Знать:

• Организацию и технологию производства;

• Структуру производства;

• Конструкцию основного и вспомогательного оборудованию;

• Технологию ремонтных работ;

• Мероприятия, обеспечивающие безопасность ремонтных работ;

• Оформление документации на ремонт техобслуживания ;

Уметь:

• Производства ремонтных работ

• Специальный вопрос

За время производственной практики в ТОО «Корпорация Сайман»

освоил сбоку корпусных деталей приборов учета в сборочном цехе №1, производственно-заготовительном цехе №2, в тарном участке.

Производственно-заготовительный цех № 2

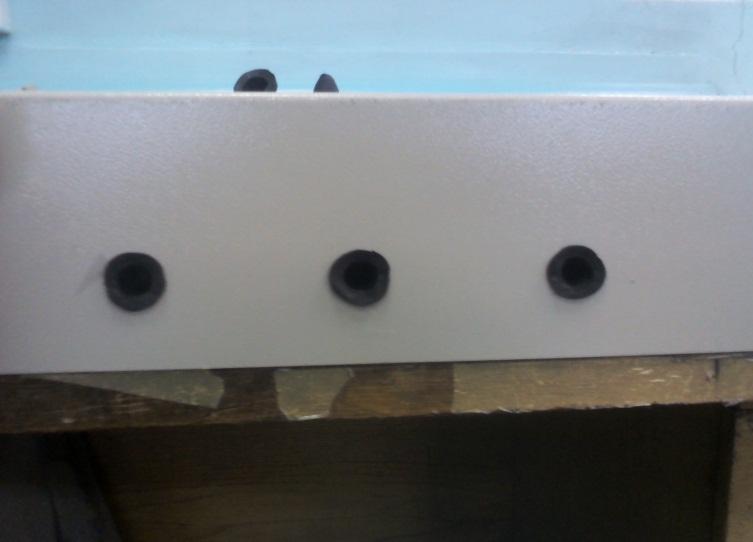

В производственно-заготовительном цехе № 2 принимал участие в установке проходной втулки, установке каркаса на магнитопровод в обмотке магнитопровода, сборке колодки и ШУЭНП.

Сборочный цех № 1

С сборочном цехе № 1 принимал участие в окончательной сборке счетчиков «Номад», «Алтай», «Дала», «Бас», «Орман».

О компании

ТОО «Корпорация Сайман» – отечественный производитель приборов учета электроэнергии, собственной разработки программного комплекса АСКУЭ (автоматизированная система коммерческого учета электроэнергии)SANAU, светодиодных светильников и ламп SAIMANLED.

Более 20 лет ТОО «Корпорация Сайман» разрабатывает уникальные решения для энергетической промышленности, основанные на передовом собственном и международном опыте. Системный подход к производству, современная производственно - ремонтная база, контроль качества продукции гарантируют высокий уровень эксплуатационной надежности выпускаемых приборов и точность измерений.

Миссия:

Содействовать эффективному использованию энергетических ресурсов в Республике Казахстан.

Цель компании:

Наша цель - выпуск продукции международного качества, соответствующей высоким требованиям и ожиданиям потребителей.

Слагаемые успеха:

• передовой опыт в разработках и производстве приборов учета электроэнергии

• высокопрофессиональный производственный процесс

• соответствие продукции международным стандартам качества

• высокая надежность и точность

• непрерывное внедрение новых технологий и материалов

Наши контурные преимущества

• наличие собственного производства и инженерных разработок

• использование современного оборудования

• применение в производстве качественных материалов и комплектующих

• многоступенчатый и системный контроль качества продукции

• проведение испытаний продукции в собственной лаборатории

Продукция услуги

ТОО «Корпорация Сайман» выпускает широкий ассортимент бытовых и промышленных электросчетчиков:

• однофазные класса точности 1,0

• трехфазные класса точности 1,0; 0,2S

• одно тарифные и многотарифные - с шестиразрядным счетным механизмом на шаговых двигателях и с жидкокристаллическим индикатором

• с памятью

• с интерфейсами RS-485, RS-232, IrDA, оптическим портом

• с возможностью обмена данными по силовой сети 0,4 кВ на базе технологии PLC (PowerLineCommunication)

А также:

• стандартный ряд шинных трансформаторов тока класса точности 0,5 (50/5-600/5)

• контроллеры для проверки точности работы счетчиков на месте их эксплуатации

• стенды поверки электросчетчиков классов точности 0,1 и 0,2

• шкафы учета электроэнергии внутренней и наружной установки

• станции управления и защиты "Акбулак" для погружных насосов

• светодиодные лампы и светодиодные светильники

История компании:

ТОО «Корпорация Сайман» начала свою историю в 1992 году с цеха по сбору индукционных однофазных бытовых и трехфазных промышленных электросчетчиков класса точности 2,0 по технологии Ленинградского Электро - Механического Завода.

В 1994- 1998 гг. компания освоила производство бытовых однофазных индукционных электросчетчиков класса точности 2.0 по технологии Вильнюсского завода электроизмерительной техники «Скайтекс». Также, введено в эксплуатацию литейно – прессовочное, штамповочное, холодно – высадочное оборудование и создан инструментальный цех для изготовления оснастки. Организовано конструкторское бюро.

В 1998 -2000 гг. освоено производство однофазных и трехфазных индукционных электросчетчиков и индукционных одно – и многотарифных индукционных электросчетчиков собственной разработки.

В 2001-2002 гг. запущено в серийное производство высокоточные электронные счетчики нового поколения «Номад», «Алтай», «Бас», «Дала». Получен европейский сертификат соответствия требованиям стандарта МЭК 1036 на электросчетчик МЕ-701Е Nomad в KEMAqualityB.V. (Нидерланды).

В 2003 -2006 гг. система менеджмента качества компании сертифицирована на соответствие международному стандарту ISO 9001:2008, российскому стандарту ГОСТ Р ИСО 9001:2008 и казахстанскому стандарту СТ РК ИСО 9001:2009.

В 2007-2009 гг. аккредитована поверочная лаборатория согласно международному стандарту ИСО /МЭК 17025. Реализуется освоение и внедрение PLC – технологии: разработка автоматизированных систем коммерческого учета АСКУЭ. Внедрение АСКУЭ на базе собственных разработок приборов учета и программного обеспечения SANAU. Сложилось стабильное производство одно – и многотарифных электросчетчиков - от простейших до «интеллектуальных». Разработаны и внедрены в промышленную эксплуатацию станции управления и защиты СУЗ глубинными насосами.

В 2010 -2013 гг. запущены проекты автоматизации учета на базе PLC. Выпуск светодиодного пешеходного светофора собственной разработки. Начато производство светодиодных ламп и светильников.

ТОО «Корпорация Сайман» входит в состав ТОО «Инвестиционно - промышленная корпорация ZHERSU», основной стратегией которой являются развитие производства, инвестирование, восстановление и сохранение промышленного потенциала отечественной экономики, разработка и внедрение новых технологий, активный выход на мировой рынок.

Также, ТОО «Корпорация Сайман» является участником Специальной Экономической Зоны «Парк Инновационных Технологий Алатау», основными целями которой являются содействие развитию инноваций и создание благоприятных условий и современной инфраструктуры на территории СЭЗ.

ТОО «Корпорация Сайман» включено в следующие реестры АО «Фонд национального благосостояния «Самрук - Казына»:

• реестр отечественных товаропроизводителей группы Фонд

• реестр отечественных товаропроизводителей организаций группы Фонда, предоставивших сертификат CT-KZ

• единый реестр потенциальных поставщиков товара, работ и услуг организаций группы Фонда.

Счётчик электрической энергии (электрический счётчик) — прибор для измерения расхода электроэнергии переменного или постоянного тока.

Виды счетчиков ТОО «Корпорации Сайман

Трехфазные однотарифные счетчики

Дала СА4-Э720 Т1 RS 3*220/380 V 5-60 A 50HZ

Однофазные однотарифные счетчики

Номад СО-Э701

АСКУЭ «SANAU» работает с промышленными и бытовыми приборами учета типа «Отан» и «Дала», а также с другими, имеющими возможность использования в АСКУЭ, отвечающими всем необходимым нормам и стандартам РК. Кроме того, комплекс построен так, что может взаимодействовать с информационно-измерительным уровнем с применением всех наиболее распространенных видов каналообразующего оборудования: терминалы спутниковой, радио и радиорелейной связи, GSM/CDMA и телефонные модемы, и др. Также, где это необходимо или по желанию заказчика, применяются УСПД, что позволяет реализовать требуемую архитектуру системы. Помимо этого АСКУЭ «SANAU» строится на современных компьютерных технологиях с использованием серверов промышленного назначения, гарантирующих устойчивое и надежное функционирование, и автоматизированных рабочих мест, обеспечивающих высокую производительность труда.

Программное обеспечение:

Основные характеристики АСКУЭ «SANAU»:

Надежность

• Благодаря встроенной системе шифрования, все данные, передаваемые внутри системы, защищены и исключают всякое вмешательство извне. Данную информацию, в виде отчетов, может использовать только зарегистрированный пользователь и только с использованием программного комплекса «SANAU».

Гибкость

• Система может быть легко настроена для нужд заказчика. То есть, исходя из тех данных, где используется АСКУЭ «SANAU», она будет настроена для работы в генерирующих организациях, электросетевых компаниях, промышленных предприятиях или для абонентов электрических сетей.

Расширяемость

• При необходимости в уже работающий комплекс АСКУЭ «SANAU» без лишних затрат и потери функционала можно добавить новые объекты для коммерческого учета. Таким образом, внедрение АСКУЭ «SANAU» можно осуществлять поэтапно.

Универсальность

• АСКУЭ «SANAU» универсальна в выборе технических средств, она может быть развернута с использованием различных видов каналообразующего оборудования и имеет возможность адаптации к приборам учета различных производителей.

Описание программного комплекса АСКУЭ «SANAU»

Программный комплекс «SANAU» служит для создания АСКУЭ субъектов оптового и розничного рынков электроэнергии с учетом всех требований нормативно-правовых актов, действующих на территории РК. «SANAU» обеспечивает:

• автоматическое формирование базы данных показаний приборов учета;

• оперативную связь с приборами учета электроэнергии;

• мониторинг всех объектов системы коммерческого учета электроэнергии;

• передача данных по коммерческому учету в АСКУЭ других субъектов ОРЭ;

• анализ и обработка учетных данных, формирование требуемой отчетности;

• высокую степень информационной безопасности, защиту от несанкционированных

• проникновений в систему и перехвата передаваемых данных;

• непрерывный мониторинг и контроль состояния точек учета электроэнергии.

Состав программного комплекса

Программный комплекс АСКУЭ SANAU имеет модульную архитектуру. Комплект поставки определяется потребностями заказчика. В состав системы входят следующие модули:

• Базовый модуль – обеспечивает аутентификацию пользователей, подключение к базе данных, настройку основных параметров системы, обновление и расширение функциональности системы, прием сигналов точного времени;

• Сбор данных – в многопоточном режиме выполняет функции сбора коммерческих и технических данных с приборов учета или УСПД; обеспечивает конфигурирование и управление подсистемой связи; позволяет регистрировать новые точки учета и удаленно конфигурировать счетчики;

• Обмен данными – обеспечивает взаимодействие с АСКУЭ других субъектов рынка электроэнергии, в частности прием и передачу коммерческих данных; обеспечивает межуровневое взаимодействие с другими серверами SANAU;

• Управление системой – инструмент администратора АСКУЭ, обеспечивает управление учетными записями и правами доступа пользователей, группировку и установку параметров точек учета, формирование расписания сбора данных;

• Мастер отчетов – служит для формирования более 20 различных видов отчетов в виде таблиц, диаграмм и графиков;

• Динамические отчеты – предназначен для создания различных видов отчетов на основе накопленных данных, с возможностью обновления отображаемых данных в режиме реального времени;

• Оперативная информация – предоставляет графическое отображение всех объектов АСКУЭ, их характеристик и текущих состояний в режиме реального времени; оповещает оперативный персонал о сбоях в работе узлов системы и других, особо важных событиях; позволяет формировать различные представления информации;

• Оперативный контроль – формирует графики нагрузок по мере поступления данных по учету электроэнергии; позволяет отслеживать отклонения перетоков электроэнергии от заявленных графиков.

Отличительные особенности программного комплекса

• гибкая и масштабируемая архитектура системы;

• возможность организации системы как с УСПД, так и без;

• различные режимы сбора, хранения и представления данных;

• высокая гибкость и расширяемость системы с использованием различных видов связи;

• поддержка различных систем управления базами данных;

• современный дружественный интерфейс.

История

История создания счётчиков связана с изобретениями электротехнических устройств XIX века. Самые разные исследователи независимо и беспрестанно изучали электромагнетизм, внося собственную лепту в создание и последующее развитие счётчиков электроэнергии. Вот лишь некоторые этапы продолжительного пути развития. Всплеск теоретических открытий в области явлений, устанавливающих связь между магнитными и электрическими свойствами вещества, уже в 1-й половине XIX века.

Во второй половине XIX века к авторам теоретических трудов присоединились практики. В течение непродолжительного периода времени были изобретены гидротурбина, счётчик, трансформатор тока, электродвигатель, динамо-машина, электрическая лампа. Как считали первооткрыватели, само время дарило просветление, позволяя почти в одно и то же время свершаться схожим открытиям в противоположных концах света. В этом был, к примеру, уверен создатель индукционного электрического счётчика Отто ТитусБлати, венгр по происхождению, который также являлся соизобретателем трансформатора. АньошЙедлик и Вернер фон Сименс, каждый в своё время, придумали динамо-машину. Что, в свою очередь, позволило превратить электричество в коммерческий продукт массового спроса. Развитие систем освещения потребовало применения устройств измерения и стандартизации учёта электроэнергии.

Развитие систем передачи электроэнергии по пути создания систем высокого напряжения тормозилось главным недостатком цепей постоянного тока — невозможностью преобразования одного уровня напряжения в другой. И давний спор сторонников распределительных сетей постоянного и переменного тока окончательно решился в пользу последних; этому также способствовало изобретение трансформатора (1885 год). Попытки решить задачу учёта электрической энергии переменного тока привели к целому ряду открытий. Созданию индукционных счётчиков электроэнергии предшествовало обнаружение эффекта вращающегося магнитного поля (Никола Тесла — 1883 год, Галилео Феррарис[1] — 1885 год, Оливер Шелленбергер — 1888 год). Первый счётчик электроэнергии для переменного тока разработан Оливером Б. Шелленбергером в 1888 году. Уже в 1889 году запатентован «Электрический счётчик для переменных токов» венгра Отто ТитуцБлати (для компании «Ganz»). А в 1894 году Шелленбергер по заказу компании Westinghouse создал индукционный счётчик ватт-часов. Счётчик ватт-часов активной энергии переменного тока типа «А» появился в 1899 году, создатель Людвиг Гутман. Был дан старт непрерывным усовершенствованиям индукционных счётчиков электроэнергии. Счётчики, берущие начало от счётчика Блати и индукционных счётчиков Феррариса, вследствие великолепной надёжности и малой себестоимости, до сих пор массово изготовляются, именно с их помощью производят большую часть измерений электроэнергии.

Принцип работы

Для учёта активной и реактивной электроэнергии переменного тока служат индукционные одно- и трёхфазные приборы, для учёта расхода электроэнергии постоянного тока (электрический транспорт, электрифицированная железная дорога) — электродинамические счётчики. Число оборотов подвижной части прибора, пропорциональное количеству электроэнергии, регистрируется счётным механизмом.

В электрическом счётчике индукционной системы подвижная часть (алюминиевый диск) вращается во время потребления электроэнергии, расход которой определяется по показаниям счётного механизма. Диск вращается за счёт вихревых токов, наводимых в нём магнитным полем катушки счётчика, — магнитное поле вихревых токов взаимодействует с магнитным полем катушки счётчика.

В электрическом счетчике электронного типа переменный ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии.

Виды и типы

Модели трехфазных счетчиков

Счетчики электроэнергии можно классифицировать по типу измеряемых величин, типу подключения и по типу конструкции.

Импульсный электросчётчик с электромеханическим счётным механизмом работающим от шагового электромагнитного привода.

По типу подключения все счетчики разделяют на приборы прямого включения в силовую цепь и приборы трансформаторного включения, подключаемые к силовой цепи через специальные измерительные трансформаторы.

По измеряемым величинам электросчетчики разделяют на однофазные (измерение переменного тока 220 В, 50 Гц) и трехфазные (380 В, 50 Гц). Все современные электронные трехфазные счетчики поддерживают однофазный учёт.

Также существуют трехфазные счетчики для измерения тока напряжением в 100 В, которые применяются только с трансформаторами тока в высоковольтных (напряжением выше 660 В) цепях.

По конструкции: индукционным (электромеханическим электросчетчиком) называется электросчетчик, в котором магнитное поле неподвижных токопроводящих катушек влияет на подвижный элемент из проводящего материала. Подвижный элемент представляет собой диск, по которому протекают токи, индуцированные магнитным полем катушек. Количество оборотов диска в этом случае прямо пропорционально потребленной электроэнергии.

Индукционные (механические) счётчики электроэнергии постоянно вытесняются с рынка электронными счетчиками из-за отдельных недостатков: отсутствие дистанционного автоматического снятия показаний, однотарифность, погрешности учёта, плохая защита от краж электроэнергии, а также низкой функциональности, неудобства в установке и эксплуатации по сравнению с современными электронными приборами. Индукционные счетчики хорошо подходят для квартир с низким энергопотреблением.

Электронным (статическим электросчетчиком) называется электросчетчик, в котором переменный ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии. То есть измерения активной энергии такими электросчетчиками основаны на преобразовании аналоговых входных сигналов тока и напряжения в счетный импульс. Измерительный элемент электронного электросчетчика служит для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии. Счетный механизм представляет собой электромеханическое (имеет преимущество в областях с холодным климатом, при условии установки прибора на улице) или электронное устройство, содержащее как запоминающее устройство, так и дисплей. Электронные счетчики хорошо подходят для квартир с высоким энергопотреблением и для предприятий.

Основными достоинствами электронных электросчетчиков является возможность учёта электроэнергии по дифференцированным тарифам (одно-, двух- и более тарифный), то есть возможность запоминать и показывать количество использованной электроэнергии в зависимости от запрограммированных периодов времени, многотарифный учёт достигается за счет набора счетных механизмов, каждый из которых работает в установленные интервалы времени, соответствующие различным тарифам. Электронные электросчетчики имеют больший межповерочный период (4-16 лет).

Гибридные счётчики электроэнергии — редко используемый промежуточный вариант с цифровым интерфейсом, измерительной частью индукционного или электронного типа, механическим вычислительным устройством.

Заключение

За время практики освоил сбоку корпусных деталей приборов учета (эл. счетчиков) в сборочном цехе № 1, производственно-заготовительном цехе №2, в тарном участке. В сборочном цехе № 1 принимал участие в окончательной сборке счетчиков «Номад», «Алтай», «Дала», «Бас», «Орман». В тарном участке принимал участие в пломбировании счетчика «номад», а также упаковка счетчика «номад». В производственно-заготовительном цехе № 2 принимал участие в упаковке проходной втулки, установке каркаса на магнитопровод, в обмотке магнитопровода, сборке ШУЭНП

За время практики усвоил ранее полученные теоритические знания и получил неотъемлемые навыку работы с счетчиками и др.
