11КЛ: ИЗУЧЕНИЕ РАБОТЫ ТРАНСФОРМАТОРА

ИЗУЧЕНИЕ РАБОТЫ ТРАНСФОРМАТОРА

ОБОРУДОВАНИЕ: трансформатор разборный на панели, амперметры и вольтметры, лампочка смонтированная на панели трансформатора, источник тока, провода.

Теория. Трансформатор является устройством для преобразования переменного тока. О принципе его действия можно прочитать в учебнике физики за 11 класс §14 под редакцией Пинского. Для изучения принципа действия трансформатора собрана панель, состоящая из трансформатора, переключателя и лампочки.

На панели трансформатора находятся клеммы «ВХОД» с номерами 1 и 2. К этим клеммам подключается шнур питания с вилкой на конце. Вилка включается в розетку с напряжением 36 В. находящуюся на боковой стойке стола. К клеммам А1 и А2 подключаются амперметры, обозначенные соответственно. К клеммам V1 и V2 подключаются вольтметры. Для измерения силы тока и напряжения во вторичных обмотках трансформатора используется переключатель ПК. В положении 4,4В к измерительным приборам и лампочке подключена обмотка, имеющая выходное напряжение 4,4В. В положении 2,2 В к измерительным приборам и лампочке подключена обмотка, имеющая выходное напряжение 2,2В.

ХОД РАБОТЫ:

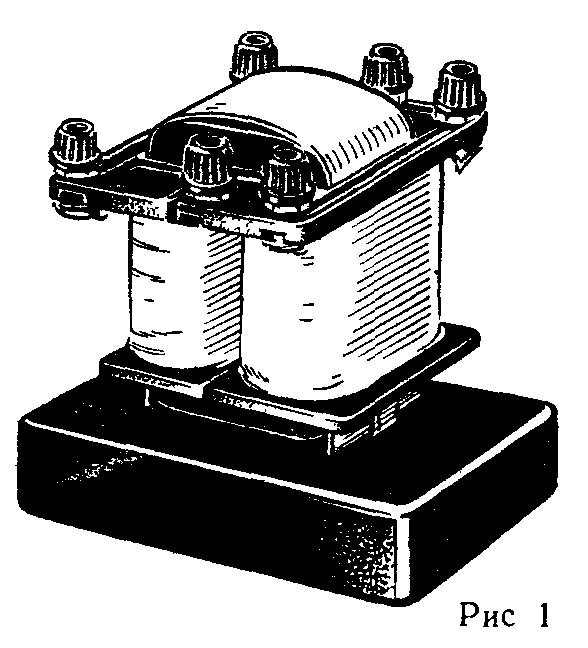

1.Рассмотрите устройство трансформатора, определите первичную обмотку / 36В/ и две вторичные /4,4 и 2,2 В/.

2. Рассмотрите принципиальную схему, по которой собирается электрическая цепь для изучения работы трансформатора.

3. Подключите с помощью проводов к соответствующим клеммам измерительные приборы и шнур питания. Клеммы, к которым присоединяются провода, помечены черными стрелками.

4.Включите вилку в розетку.

5.Переведите переключатель в положение 2,2В. Снимите показания приборов и занесите их в таблицу.

6.Переведите переключатель в положение 4,4В. Снимите показания приборов и занесите их в таблицу.

обмотка включения U₁, B U₂, B I₁, A I₂, A P₁, Bт P₂, Bт К η,%

ОБМОТКА 2,2В

ОБМОТКА 4,4В

7.Вычислите мощности тока в каждой обмотке по формуле: P=U·I

8.Рассчитайте коэффициенты трансформации в двух случаях по формуле:

9.Рассчитайте КПД трансформа­тора по формуле:

10.Сделайте вывод.

КОНТРОЛЬНЫЕ ВОПРОСЫ:

1.Как изменится сила тока в первичной обмотке при уменьшении сопротивления лампочки?

2.Изменяет ли трансформатор частоту преображаемого напряжения?

3.Почему сердечник трансформатора собирают из отдельных пластин?

4.Почему мощность, потребляемая во вторичной обмотке, меньше мощности, подводимой к первичной обмотке?
