4.2 Технічні характеристики gsm/gprs шилда для Arduino

Сумісність

Cosmo Black Star

Плати Ардуіно (Uno, Duemilanove, Mega і т.п.)

Частотний діапазон

900/1800 МГц

Енергоспоживання

споживаний струм в режимі сну: 3 мА

середній споживаний струм в режимі прийому / передачі: 255 мА

Інтерфейс

UART 1200-115200 біт / с

Протоколи передачі даних

GPRS: multi-slot class 10 - передача 4, прийом 2 (одночасно 5)

GPRS: максимальна швидкість 85,6 Кбіт / с

CSD: швидкість передачі даних в режимі комутації каналів - 14,4 Кбіт / с

SMS: прийом / передача, широкомовний режим

FAX: класи 1,2

вбудований стек протоколів TCP / UDP / IP: клієнт TCP / UDP-сервера або M2M

Набір AT-команд

GSM 27.05, 27.07

ITU-T V.25, T.32

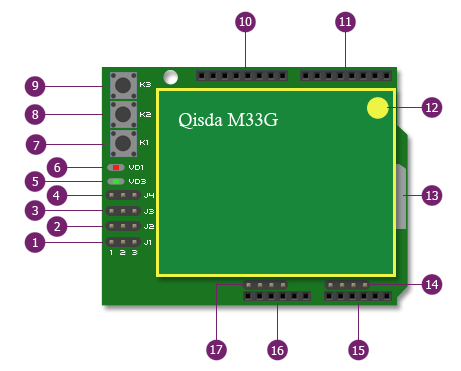

1

• Перемикачі сигналів UART (для управління від FTDI або від ATMEGA)

3

Режим FTDI При роботі з шилдом через мікросхему FT232RL джампера позначені на схемі під номером 1 і 3 встановлюються в положення замикаюче контакти 1-2 .

Режим MEGA При роботі з шилдом через мікроконтролер ATMEGA джампера 1 і 3 встановлюються в положення замикаюче контакти 2-3 .

2

• Перемикачі сигналів UART (для використання сигналів RTS і CTS)

4

Режим RTS і CTS включений Для роботи Шилда з використанням сигналів RTS і CTS потрібно виставити джампера 2  і 4 в положення замикаюче контакти 2-3(CTS_IN_ON і RTS_OUT_ON). При роботі модуля через мікросхему FT232RL сигнали RTS і CTS подаються на роз'єм позначений на схемі під номером 17 . А при роботі через мікроконтролер - на роз'єм 15  (J2_SH в позначення на принциповій схемі); RTS_OUT_J йде на 3 пін, а CTS_IN_J - на 2 пін.

Режим RTS і CTS вимкнений Якщо сигнали RTS і CTS не використовуються, то джампер 2 необхідно встановити в положення 1-2 (CTS_GND), а джампер 4 в положення замикаюче контакти 1-2 (RTS_GND) або зняти перемичку зовсім.

5

• Індикатор живлення Шилда

6

• Індикатор підключення до GSM-мережі

7

• Кнопка скидання мікроконтролера (Ардуіно)

8

• Кнопка скидання модуля M33G

9

• Кнопка включення модуля M33G

10 11

• Роз'єми підключення до основної плати Arduino (PBS-8)

12

• Роз'єм U.FL для підключення зовнішньої антени Для підключення зовнішньої антени передбачено два способи підключення. З нижнього боку модуля розташовується роз'єм U.FL, до якого можна приєднати кабельну збірку. А з верхньої сторони - розташовується контактна площадка, до якої можна припаяти антенний кабель.

13

• SIM-карта

14

• Виводи для підключення динаміка і мікрофону Контакт 1 - MIC +  Контакт 2 - MIC-  Контакт 3 - SP +  Контакт 4 - SP-

15 16

• Роз'єми підключення до основної плати Arduino (PBS-6)

17

• Виводи додаткових сигналів (RTS і CTS) Контакт 1 - RTS_OUT  Контакт 2 - CTS_IN  Контакт 3 - +3.3 V  Контакт 4 - GND
