А – схема испытания; б – форма разрушения образца
Призменную прочность бетона и прочность бетона при осевом растяжении, отвечающие средней кубиковой прочности определяют по эмпирическим формулам, соответственно:
МПа (2)
(3)
Начальный модуль упругости бетона, отвечающий средней кубиковой прочности равен:
МПа (4)
1.1.2 Определение расчетных характеристик арматуры
Расчетные характеристики арматуры определяют на основе испытания образцов, на разрывной машине по схеме, показанной на рис. 2.По результатам замера усилий и деформаций арматуры строят график зависимости «σ-ε» (рис.2, в), где
ΔL – приращение длины, вследствие растяжения.
В качестве опытной величины сопротивления растяжению стержней арматуры A400 (A-III) принимается средняя величина (по результатам испытания трех образцов) физического предела текучести (σy):
МПа (5)
Рис. 2 Испытание арматуры на растяжение
А - расположение опытного образца на испытательном стенде; б – опытный образец после испытания; в – общий вид диаграммы растяжения арматуры класса а400 (a-III)
1.2 Геометрические размеры и схема армирования балки

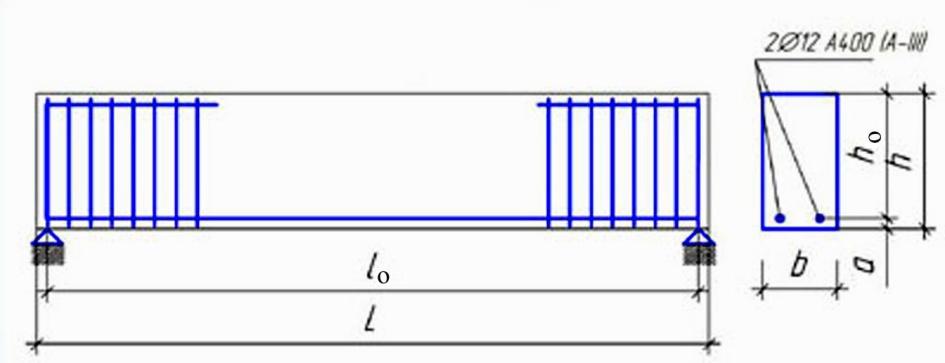

Геометрические размеры и схема армирования испытываемой балки показаны на рис. 3. Опытный образец армирован двумя плоскими каркасами с нижней продольной арматурой класса А400 (A-III). В средней части балки сжатая арматура не установлена. Для предотвращения преждевременного разрушения по наклонным сечениям предусмотрена поперечная арматура.
Рис. 3 Схема армирования балки
1.3 Определение характеристик приведенного сечения
Исходными данными для определения характеристик приведенного сечения, показанного на рис. 3, являются:
высота сечения – h = ____________ см;
ширина сечения – b = ____________ см;
расстояние от нижней грани до центра тяжести растянутой арматуры As – а = ________ см;
площадь поперечного сечения ненапрягаемой арматуры As = _____ см2;
модуль упругости бетона – Eb = ___________ МПа;
модуль упругости ненапрягаемой арматуры Es = _________ МПа;
Площадь приведенного сечения:
см2 (5)
где
Статический момент площади приведенного сечения относительно нижней грани:
см3. (6)
Расстояние от центра тяжести приведенного сечения до нижней грани:
м. (7)
Момент инерции приведенного сечения относительно центра тяжести сечения:
= + + = см4. (8)
Момент сопротивления приведенного сечения относительно нижней грани:
см3. (9)
Упруго-пластический момент сопротивления относительно нижней грани сечения:
см3. (10)
1.4 Определение теоретического момента трещинообразования
Теоретический момент образования трещин:
кгс∙см. (11)
