Рис. 19. Первая точка фиксации шпильки на виде спереди
6Как и в случае с болтом, надо круговым движением по направлению вверх совестить вновь появившийся крестик на шпильке с осевой линией — таким образом мы получаем вторую точку фиксации. (рис. 20)
Рис. 20. Вторая точка фиксации шпильки на виде спереди
7Теперь необходимо вставить шайбу и гайку. Шайба ГОСТ 11371-78 Вид — «Спереди»
Детализация — «Упрощенный» Конструкция и размеры:
21
Диаметр крепежной детали 24 (Dш = 1,2d)
Гайка ГОСТ 5915-71 (исп 1)
Вид — «Спереди»
Детализация — «Стандартный»
Конструкция и размеры (как у шпильки):
Диаметр резьбы — 20 мм
Шаг резьбы — 2,5 мм
Размер под ключ — 22 мм
8 В результате главный вид выглядит следующим образом:
Рис. 21. Шпилечное соединение: главный вид
9 Осталось сделать вид сверху. Принцип такой же, как и в случае с болтовым соединением. То есть в соответствии с принципом видимости, сначала вставляем шайбу — ей задаем вид «Слева» (помним о несоответствии видов в Компасе и в реальной жизни). Затем гайку — вид задаем «Слева». И, наконец, шпильку — ей тоже ставим вид «Слева».
Либо, как уже было сказано выше (см. пункт 19 болтового соединения), на вид сверху можно вставлять изделия в любом порядке, но потом применить операцию изменяющую порядок изображений. Например, можно вначале вставить гайку, а потом шайбу. После этого шайба у нас как бы перекроет гайку и будет видна только одна шайба. Выделим шайбу ЛКМ, тут же нажмем ПКМ и выберем из предложенного списка строку «Изменить порядок», далее укажем нужный нам вариант и так далее.
10 Итоговый вариант выполнения шпилечного соединения представлен на рисунке 22.
22
Рис. 22. Сборочный чертеж и спецификация соединения шпилькой
Варианты для выполнения самостоятельной работы приведены в таблице 1, ГОСТ на шайбу и гайку остаются прежними, что и в лабораторной работе.
Варианты для выполнения самостоятельной работы |
Таблица 1 |
|||
|
|
|
|
|
|
Толщина детали |
Толщина |
Болт ГОСТ 7805- |
Шпилька ГОСТ 22032-76 … |
Вариант |
|
|
|
|
|
А, мм |
детали Б, мм |
70 (исп 1) |
22041-76 (исп 1) |
|
|
|
|
|
1 |
20 |
55 |
8 |
12 |
2 |
10 |
45 |
10 |
8 |
3 |
30 |
45 |
8 |
8 |
4 |
45 |
35 |
14 |
18 |
5 |
35 |
50 |
16 |
10 |
6 |
35 |
45 |
8 |
22 |
7 |
45 |
60 |
14 |
20 |
8 |
30 |
50 |
18 |
18 |
9 |
35 |
40 |
14 |
12 |
10 |
15 |
45 |
14 |
18 |
11 |
30 |
60 |
10 |
18 |
12 |
35 |
60 |
10 |
8 |
13 |
35 |
35 |
12 |
18 |
14 |
40 |
35 |
12 |
16 |
15 |
50 |
55 |
14 |
22 |
16 |
5 |
55 |
20 |
18 |
17 |
10 |
60 |
16 |
14 |
18 |
35 |
40 |
22 |
18 |
19 |
25 |
35 |
20 |
14 |
20 |
15 |
50 |
14 |
12 |
21 |
25 |
45 |
20 |
14 |
22 |
30 |
45 |
18 |
18 |
23 |
45 |
40 |
14 |
14 |
24 |
5 |
60 |
20 |
14 |
25 |
5 |
35 |
10 |
18 |
|
|
|
|
23 |
ЛАБОРАТОРНАЯ РАБОТА № 2
Свинчиваемые детали (2 часа)
Цель работы
Изучить резьбовое соединение машиностроительных деталей. Основы построения свинчиваемых деталей.
Задание
На рисунке 4 изображено резьбовое соединение деталей. Создать 3D сборку, выполнить сборочный чертеж.
Рисунок 4 – Резьбовое соединение деталей
24

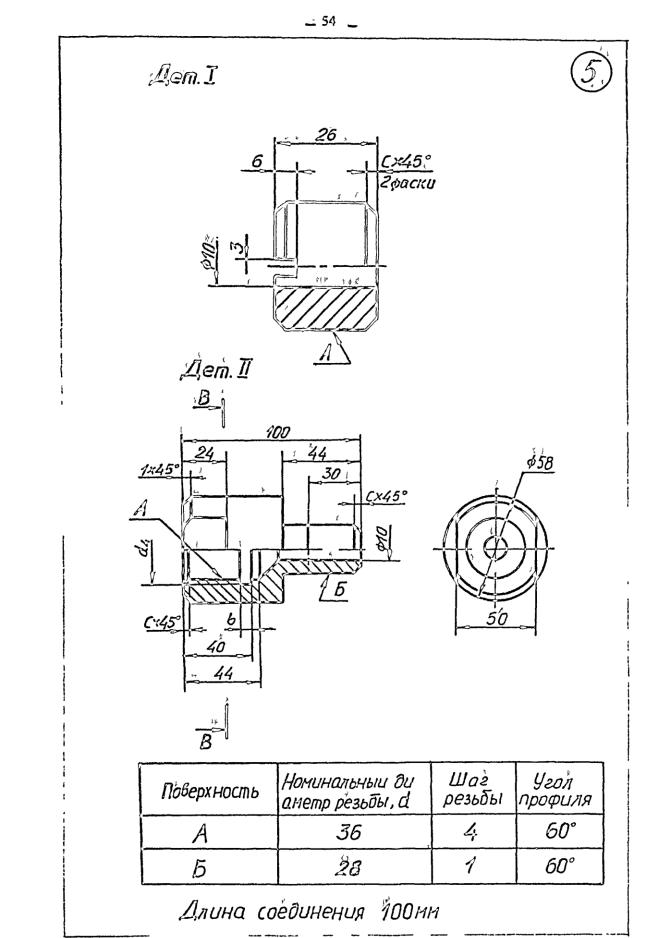

Индивидуальные задания по лабораторной работе №2
25
26
27
28
29
30
