Лекция 5
Проектирование вентилей
Цели и задачи
•Освоение основных принципов проектирования логических вентилей:
–Схемотехника КМДП логических вентилей
–Проектирование КМДП вентилей выполняющих произвольную логическую функцию.
КМДП вентили
•ТТЛ – транзисторно-транзисторная логика.
•КМДП – комплементарный металл– диэлектрик–полупроводник.
•Преимущества КМДП:
–Высокая степень интеграции (плотность)
–Низкая потребляемая мощность
–Менее сложный техпроцесс производства
КМДП-транзистор
•Два типа транзисторов:
–n-канальный
–p-канальный

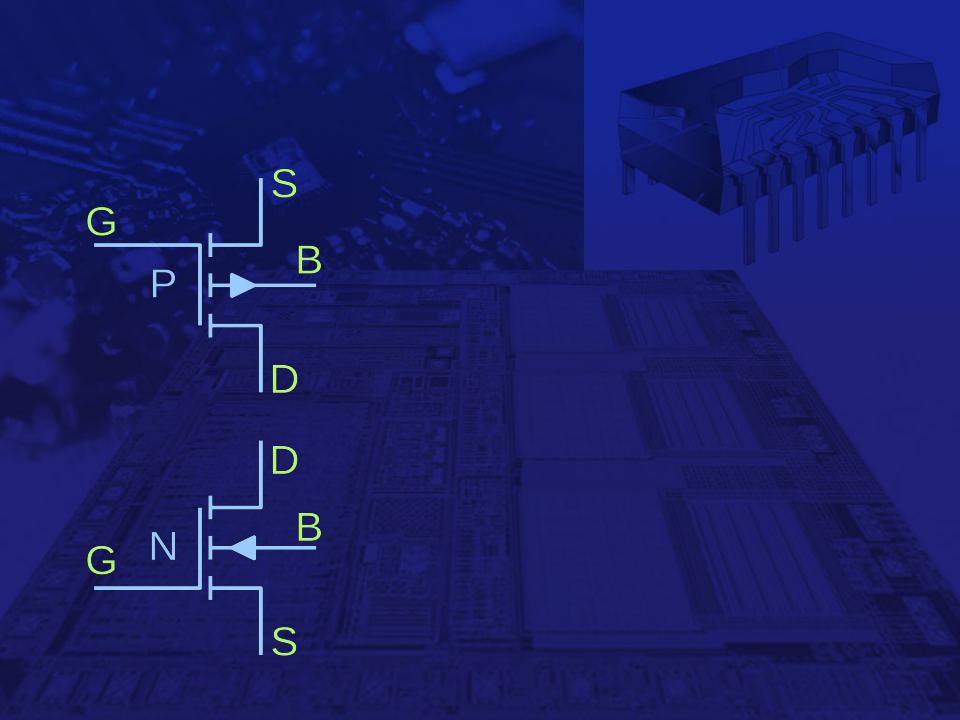

•Выводы КМДП- транзистора:
–GATE, ЗАТВОР
–SOURCE, ИСТОК
–DRAIN, СТОК
–BASE, ПОДЛОЖКА
КМДП-транзистор – это ключ
КМДП-транзистор – это ключ
КМДП-инвертор
КМДП-инвертор представляет собой комплиментарную, т.е. дополняющую друг друга, пару транзисторов.
КМДП-вентиль 2И-НЕ
КМДП-вентиль 2ИЛИ-НЕ
Схемы на p-транзисторах:
•Осуществляет привязку к «1»
•При подаче на вход (затвор) P-транзистора:
–«0», то транзистор – открыт
–«1», то транзистор – закрыт
Схемы на n-транзисторах:
•Осуществляет привязку к «0»
•При подаче на вход (затвор) N-транзистора:
–«0», то транзистор – закрыт
–«1», то транзистор – открыт
