ШИНА PCI
Шина PCI (Peripheral Component Interconnect) является альтернативным вариантом локальной шины. Эта шина образует 32битный канал между процессором и контроллерами периферийных устройств. Для PCI частота ограничена 33 МГц, что позволяет передавать данные по шине, как и в случае использования шины VESA, со скоростью до 132 Мбайт/с.
Таким образом, шина PCI имеет практически такие же скоростные свойства, что и шина VLB при частоте процессора равной 33 МГц. Однако число контроллеров не ограничивается тремя, как для VLB, а может достигать десяти. Кроме того, локальная шина PCI оптимально соответствует 64битной технологии современных процессоров.
PCI относится к классу так называемых шин“пристроек”, поскольку имеет между собой и локальной шиной процессора
специальный узел согласующий “мост” (электрический и
логический согласователь). |
22 |

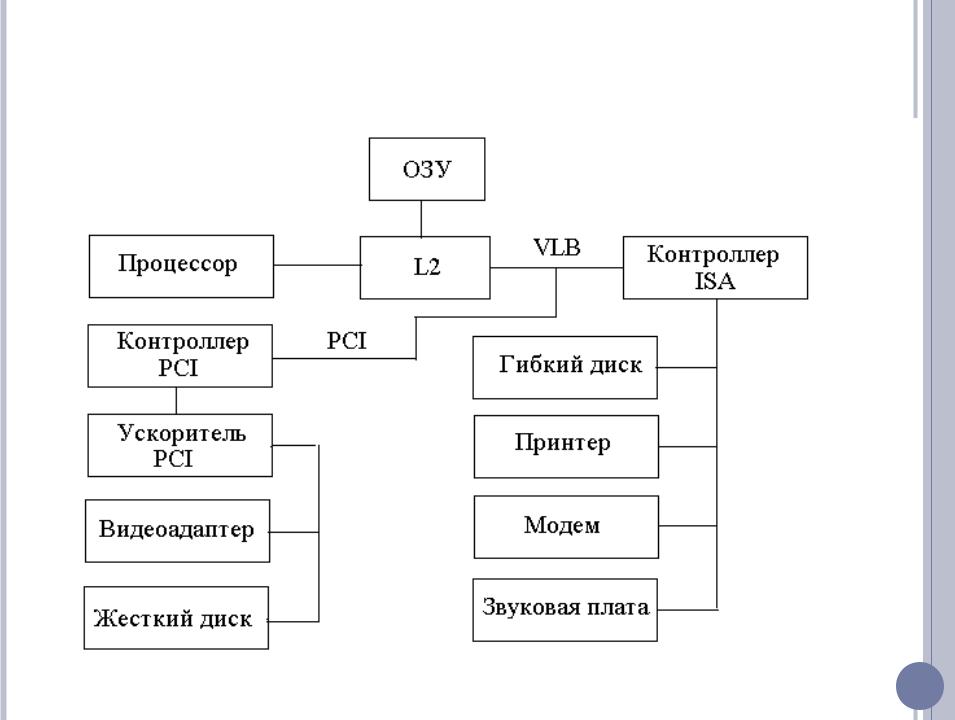

ОРГАНИЗАЦИЯ ПК С ШИНОЙ PCI
23
PCI
Стандарт PCI предусматривает использование контроллера, осуществляющего разделение управляющих сигналов шины и процессора, и арбитраж шины. Это делает шину процессорнонезависимой, обеспечивая ее
использование не только на Intelподобных процессорах. Контроллер шины PCI позволяет работать шине с 10 платами расширения.
Стандарт PCI также предусматривает несколько способов повышения пропускной способности шины. Один из них блочная передача последовательных данных, применяемых, например, в графике, дисковых файлах, что не требует дополнительного времени на установку адреса каждого элемента.
24
PCI
Другой способ ускорения передачи данных мультиплексирование. Оно предусматривает передачу последовательных данных по адресным линиям, что удваивает пропускную способность шины. При рабочей частоте 66 МГц и возможности передачи ею 4 байт информации за каждый такт пропускная способность шины теоретически достигает 250 Мбайт/c.
Стандартом PCI предусмотрена 64разрядная версия PCI шины. Одновременно этот стандарт подразумевает конфигурирование устройств, подключаемых к МПС, программным способом. Последнее дает возможность использовать режим “plugandplay” (включил и работай), при котором новое устройство операционной системой автоматически распознается и подключается к системе.
25
ШИНА PCI
Шина PCI (шина взаимодействия периферийных устройств) обеспечивает обмен информацией с контроллерами периферийных устройств (сетевая карта, встроенный модем, сетевой адаптер Wi-Fi), которые устанавливаются в слоты расширения системной платы.
Разрядность шины PCI может составлять 32 бита или 64 бита, а частота 33 МГц или 66 МГц.
Максимальная пропускная способность шины PCI составляет:
64 Бит × 66 МГц = 4224 Мбит/с = 528 Мбайт/с26
ШИНА AGP
AGP (от англ. Accelerated Graphics Port, ускоренный графический порт).
Стандарт на шину AGP был разработан фирмой Intel в начале 1997 г. и предусматривал разработку высокопроизводительной шины для вывода графики, за что она и получила название AGP (Accelerated Graрfics Port).
Здесь видеопамять располагается не на графическом адаптере, а в ОЗУ компьютера. В процессе обработки информации процессор автоматически выделяет необходимый объем памяти для вывода графики
27
ШИНА AGP
Первая версия (спецификация AGP 1.0) AGP 1x используется редко, поскольку не обеспечивает необходимой скорости работы с памятью в режиме DME, сразу же при проектировании была добавлена возможность посылать 2 блока данных за один такт, это
AGP 2x.
В 1998 году вышла вторая версия (спецификация AGP 2.0) — AGP 4x, которая могла пересылать уже 4 блока за один такт и обладала пропускной способностью около 1 ГБ/с. Уровень напряжения вместо обычных 3,3 В был понижен до 1,5 В.
28
ШИНА AGP
Шина AGP 8x (спецификация AGP 3.0) передаёт уже 8 блоков за один такт, таким образом, пропускная способность шины достигает 2 ГБ/с. Также в стандарте была заложена возможность использования двух видеокарт, однако эта возможность не была использована производителями. Уровень напряжения понижен до 0,8 В.
Современные видеокарты требуют большой мощности, более 40 Вт, которую шина AGP дать не может, так появилась спецификация AGP Pro с дополнительными разъёмами питания.
29
ШИНА AGP
Версия |
Режимы |
|
|
Сигнал |
|
|
||
1X |
2X |
4X |
8X |
3,3 В |
1,5 В |
0,8 В |
||
|
||||||||
AGP 1.0 |
+ |
+ |
- |
- |
+ |
- |
- |
|
AGP 2.0 |
+ |
+ |
+ |
- |
- |
+ |
- |
|
AGP 3.0 |
- |
- |
+ |
+ |
- |
- |
+ |
Соответствие режимов и напряжений версиям стандарта AGP
30
ШИНА AGP
Первый уровень совместимости — ключи разъемов:
Карта и разъем AGP 1.0. Сигнальные уровни — 3.3V.
31
