Тест по черчению

ЗАДАНИЕ N 1 Тема: Сечения

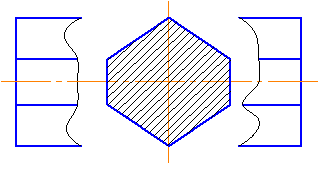

На рисунке изображено ____ сечение.

			вынесенное
			наложенное
			дополнительное
			основное

  ЗАДАНИЕ N 2 Тема: Виды

Буквой А на рисунке обозначено изображение, называемое видом …

			справа
			слева
			сверху
			спереди

Решение: Вид – это ортогональная проекция обращенной к наблюдателю видимой части поверхности предмета, расположенного между ним и плоскостью чертежа. Названия основных видов установлены ГОСТ 2.305-68 «Виды, разрезы, сечения». Буквой А на представленном чертеже обозначен вид главный (вид спереди). Новичихина, Л. И. Справочник по техническому черчению / Л. И. Новичихина. – Мн. : Книжный Дом, 2004. – 320 с. : ил. Чекмарев, А. А. Инженерная графика (машиностроительное черчение) : учеб. / А. А. Чекмарев. – М. : Высшее образование, 2009. – 396 с.

 ЗАДАНИЕ N 3 Тема: Дополнительный вид, местный вид, выносной элемент

На чертеже буквой А обозначен …

			дополнительный вид
			выносной элемент
			местный вид
			вид сверху

 ЗАДАНИЕ N 4 Тема: Разрезы

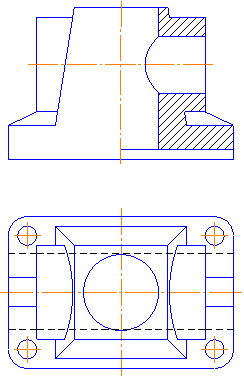

Представленный на чертеже разрез является …

			простым фронтальным
			простым профильным
			простым горизонтальным
			сложным ступенчатым

 ЗАДАНИЕ N 5 Тема: Виды изделий и конструкторских документов

Изделие – это любой предмет или набор предметов производства, подлежащих _____________ на предприятии.

			изготовлению
			комплектации
			проектированию
			обработке

 ЗАДАНИЕ N 6 Тема: Линии. Шрифты чертежные. Графическое обозначение материалов в разрезах и сечениях

Расстояние между параллельными прямыми линиями штриховки должно быть …

			от 1 до 10 мм
			3 мм
			5 мм
			от 3 до 20 мм

 ЗАДАНИЕ N 7 Тема: Нанесение размеров

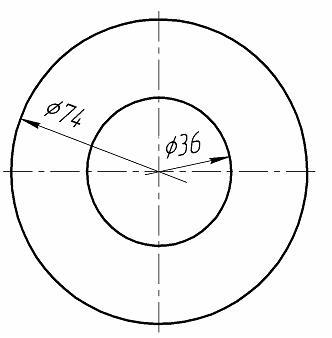

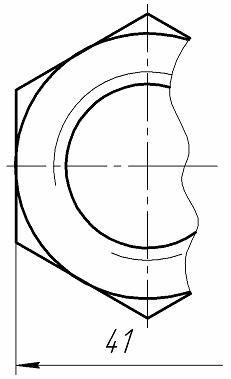

Размерная линия неправильно построена на рисунке …

 ЗАДАНИЕ N 8 Тема: Форматы. Масштабы

Лист формата А2 можно разделить на _____ листа(-ов) формата А4.

			4
			2
			8
			3

 ЗАДАНИЕ N 9 Тема: Неразъемные соединения

Неразъемные соединения, основанные на использовании сил молекулярного сцепления и получаемые путем местного нагрева деталей до расплавленного состояния, называются …

			сварными
			паяными
			клеевыми
			клепаными

 ЗАДАНИЕ N 10 Тема: Обозначение и изображение резьбового соединения на чертеже

В состав трубного соединения входит …

			контргайка
			гайка-барашек
			гайка корончатая
			гайка круглая

 ЗАДАНИЕ N 11 Тема: Разъемные соединения (кроме резьбовых)

Для ограничения осевого перемещения деталей применяют …

			шплинты
			шпонки
			заклепки
			шайбы

 ЗАДАНИЕ N 12 Тема: Обозначение и изображение стандартных резьбовых деталей

Винт с потайной головкой изображен на рисунке …

 ЗАДАНИЕ N 13 Тема: Условное изображение и обозначение резьбы по ГОСТ 2.311-68

Наружный диаметр резьбы в отверстии в разрезе изображают ___ линией.

			сплошной тонкой
			сплошной толстой основной
			штриховой
			штрихпунктирной

 ЗАДАНИЕ N 14 Тема: Основные параметры резьбы. Классификация резьб

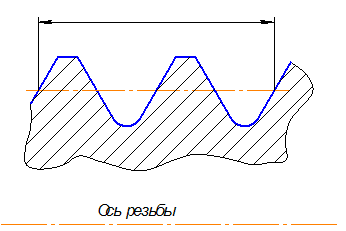

Указанный на чертеже параметр двухзаходной резьбы называется …

			ходом
			шагом
			сбегом
			длиной резьбы

 ЗАДАНИЕ N 15 Тема: Способ прямоугольного треугольника

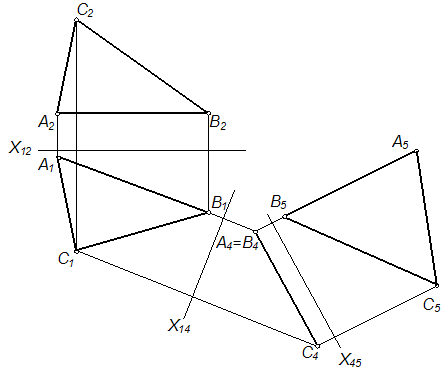

Натуральная величина отрезка АВ на чертеже найдена способом …

			прямоугольного треугольника
			вращения вокруг проецирующей прямой
			плоскопараллельного перемещения
			замены плоскостей проекций

 ЗАДАНИЕ N 16 Тема: Перпендикулярность на чертеже

Прямые, изображенные на чертеже, …

			перпендикулярны
			параллельны
			скрещивающиеся
			проецирующие

 ЗАДАНИЕ N 17 Тема: Способы преобразования чертежа

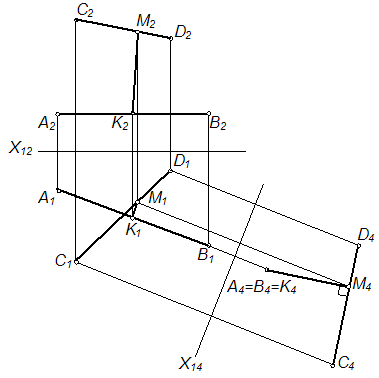

На чертеже расстояние между двумя скрещивающимися прямыми определено способом …

			замены плоскостей проекций
			прямоугольного треугольника
			плоскопараллельного перемещения
			вращения вокруг линии уровня

 ЗАДАНИЕ N 18 Тема: Применение способов преобразования чертежа к решению задач

Плоскость общего положения, изображенная на чертеже, преобразована в плоскость уровня способом …

			замены плоскостей проекций
			прямоугольного треугольника
			плоскопараллельного перемещения
			вращения вокруг линии уровня

  ЗАДАНИЕ N 19 Тема: Эскизы деталей

Количество изображений на эскизе должно быть …

			минимальным, но достаточным для полного представления о форме детали
			наибольшим
			обеспечивающим изготовление детали
			обеспечивающим удобство чтения чертежа

Решение: Эскиз должен содержать минимальное, но достаточное число изображений (видов, разрезов, сечений), выносных элементов, полностью раскрывающих форму детали.

 ЗАДАНИЕ N 20 Тема: Основные требования к оформлению рабочих чертежей деталей

Если допускается изготавливать детали в нескольких вариантах, отличающихся технологией изготовления (литье, штамповка, сварка и т.д.), то выпускают …

			отдельный чертеж  на каждый вариант изготовления
			один чертеж на все варианты изготовления
			чертеж с дополнительными  изображениями
			один чертеж с техническими требованиями

  ЗАДАНИЕ N 21 Тема: Спецификация. Чтение и деталирование сборочных чертежей

Для изделий вспомогательного производства и единичного производства разового изготовления допускается совмещение спецификации со сборочным чертежом на листах …

			любого формата
			только формата А4
			только форматов А4 и А3
			дополнительных форматов

Решение: Согласно ГОСТ 2.106-96 «Текстовые документы» для изделий вспомогательного производства и единичного производства разового изготовления допускается совмещение спецификации со сборочным чертежом на листах любого формата, установленного ГОСТ 2.301. Правила выполнения и обращения таких совмещенных документов устанавливают в отраслевых стандартах. Совмещенному документу присваивают обозначение основного конструкторского документа. Основную надпись выполняют по ГОСТ 2.104 (форма 1).

 ЗАДАНИЕ N 22 Тема: Сборочные чертежи. Понятие чертежа общего вида

Сварные, паяные и другие изделия из однородного материала в сборе с другими изделиями в разрезах и сечениях штрихуют …

			в одну сторону
			в разные стороны
			под углом
			в любую сторону

 ЗАДАНИЕ N 23 Тема: Чертеж прямой линии, чертеж плоскости

Горизонтально-проецирующая плоскость показана на рисунке …

 ЗАДАНИЕ N 24 Тема: Прямоугольный чертеж точки на две и три плоскости проекций

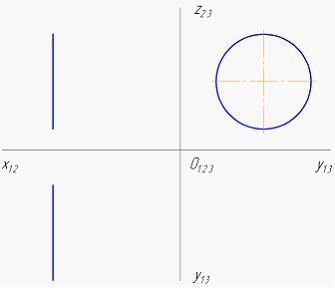

На данном чертеже профильная проекция построена для точки …

			B
			C
			A
			D

 ЗАДАНИЕ N 25 Тема: Чертеж многогранника. Чертеж поверхности вращения

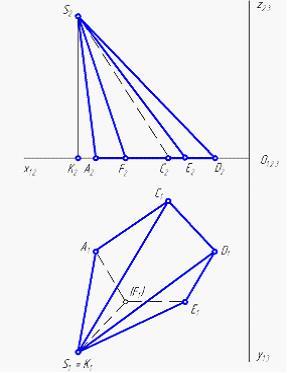

На чертеже задана пятигранная пирамида SACDEF. Элемент пирамиды SК называется ___ пирамиды.

			высотой
			вершиной
			гранью
			ребром

  ЗАДАНИЕ N 26 Тема: Метод проекций, виды проецирования

Свойство – «Если линии пересекаются, то их изображения пересекаются в проекции точки пересечения оригиналов» – является инвариантным (неизменным) ___ проецирования.

			для любого вида
			только для центрального
			только для параллельного
			только для ортогонального

Решение: Свойства оригинала, сохраняющиеся на изображении, называют инвариантными. При центральном проецировании инвариантными являются следующие свойства: 1) проекцией точки является точка; 2) проекцией кривой линии в общем случае является кривая линия; 3) сохраняется свойство инцидентности (взаимной принадлежности) точки и линии; 4) если линии пересекаются, то их изображения пересекаются в проекции точки пересечения оригиналов; 5) изображение проецирующей прямой вырождается в точку. Параллельные (следовательно, и ортогональные) проекции обладают всеми свойствами центральных проекций.

 ЗАДАНИЕ N 27 Тема: Стандартные аксонометрические проекции

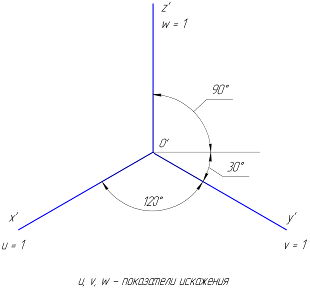

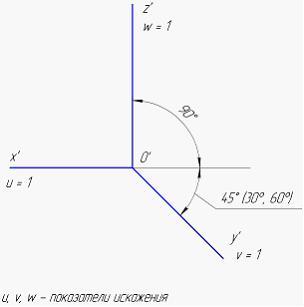

Аксонометрические оси косоугольной горизонтальной изометрии и соответствующие им показатели искажения изображены на рисунке …

 ЗАДАНИЕ N 28 Тема: Изображение окружности в аксонометрии

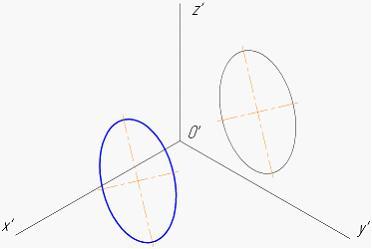

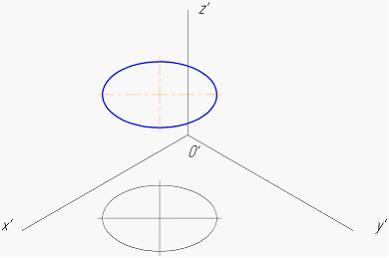

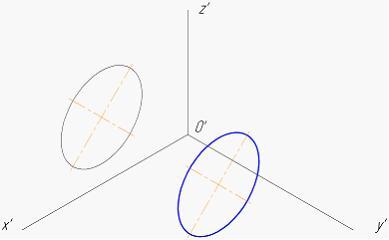

Стандартная прямоугольная изометрия окружности, заданной на эпюре Монжа, правильно построена на чертеже …

 ЗАДАНИЕ N 29 Тема: Основные понятия аксонометрии

Показатели искажения одинаковы по всем осям в …
