2. Транзисторные преобразователи

Коллекторный преобразователь.Преобразователь (рис. 17.5) построен по схеме трансформаторного мультивибратора. Первичные обмоткиW1 иW2 включены в коллекторные цепи транзисторов.

Рис. 17.4

Одна обмотка W3 ПОС управляет работой обоих тран­зисторов. Когда на конце обмоткиW3 формируется отрицательный импульс, открывается транзисторVT1. В это время положительный сигнал в начале обмоткиW3 закрывает транзисторVT2 и проходит через диодVD3. При смене полярности сигналов на этой обмотке состояние транзисторов изменится. РезисторR2 служит для ограни­чения базового тока. РезисторR1 открывает оба транзистора для первичного запуска схемы. Включение диодаVD2 в цепь питания защищает преобразователь от случайного изменения полярности пи­тающего источника. Для пермаллоевого сердечника обмоткиW1 иW2 имеют по 75 витков. Базовая обмоткаW3 имеет 9 витков. Чис­ло витков базовой обмотки следует согласовать с сопротивлением нагрузки.

Рис. 17.5 Рис. 17.6

Эмиттерный преобразователь со стабилизацией. Преобразователь (рис. 17.6} собран по схеме блокинг-генератора с эмиттернон ОС. Запуск схемы обеспечивают резисторыR1 иR4, которые открывают транзисторыVT1 иVT2. Для стабилизации амплитуды выходного прямоугольного сигнала базовый сигнал отрицательной полярности проходит через диодVD2 (VD4) и ограничивается на стабилитронеVD5. В результате переменное напряжение в эмиттерных обмоткахWI не зависит от входного напряжения. Схема преобразователя может работать на частотах свыше 10 кГц.

Преобразователь с общим запуском.В схеме преобразователя (рис. 17.7, а) транзисторы включены в режиме с ОЭ. Для запуска генератора применяется цепочкаRl, VD2. При включении питания диодVD2 закрыт. На базы транзисторов через резисторR1 приложено напряжениеЕ. Транзисторы открываются, ив схеме воз­никают колебания. С возникновением колебаний резисторR2 не входит в цепь ПОС. Для ограничения базового тока включен рези­сторR2. В цепь ПОС включен диодVD2. ПриE=25 В на базовой обмотке возникает сигнал с амплитудой 3 В. При измененииЕ ча­стота генератора меняется по линейному закону (рис 177 б) Эта зависимость получена на ферритовом сердечнике при 2 В/виток.

Рис. 17.7 Рис. 17.8

Рис. 17.9

Эмиттерный преобразователь с раздельным запуском.Преоб­разователь напряжения (рис. 17.8) собран по схеме двухтактного блокинг-генератора с нагрузкой в цепи эмиттера. Для запуска гене­ратора существуют две цепочкиRl, VD1 иR2, VD4 С включением питания через базовую цепь течет токE/R₁(R₂). Этот ток запуска­ет генератор. Базовая обмотка ПОС поддерживает колебания. Тран­зисторы работают в режиме переключения. При закрывании тран­зистора в эмиттерной обмотке возникает импульс напряжения, ко­торый значительно превышает предельно допустимое напряжение база — эмиттер. Для защиты переходов включены диодыVD2 иVD3, которые открываются под действием этого импульса. Падение напряжения на диодах достаточно для закрывания транзисторов.

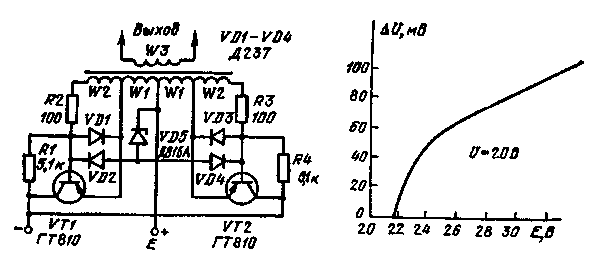

Стабилизация амплитуды в эмиттерном преобразователе. Преоб­разователь (рис. 17.9) совмещает две функции: генерацию прямо­угольных импульсов и стабилизацию амплитуды сигнала. Для вы­полнения функций стабилизации амплитуды выходного сигнала ба­зовая обмотка по числу витков превышает эмиттерную обмотку в 1,2 — 1,5 раза. В результате напряжение в базе транзисторов боль­ше эмиттерного напряжения. Под действием импульса отрицатель­ной полярности в базе транзистора открывается диодVD2 (VD3), который пропускает этот сигнал на стабилитрон. Стабилитрон нор­мализует амплитуду базового сигнала. Независимо от напряжения питания (от 22 до 30 В) на базе существует сигнал с амплитудой 20 В. Запуск генератора осуществляется цепочкойRl, VD4. Для за­щиты преобразователя от изменения полярности питающего напря­жения служит диодVD1.
