14. Чувствительные упч

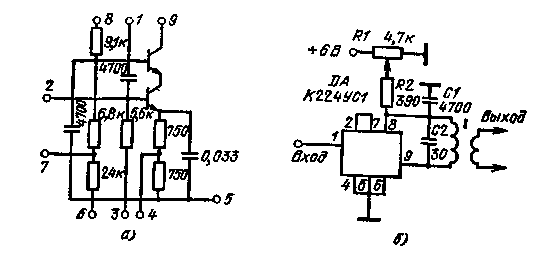

Каскодный резонансный усилитель.В основу усилителя по­ложена интегральная микросхема К224УС1 (рис. 4.86,а). Схема УВЧ приведена на рис. 4.86,6. ПотенциометрR1 позволяет изменять коэффициент усиления каскада до 100. Параметры микросхемы позво­ляют создать усилитель на частоты до 100 МГц. Входное сопротив­ление равно 150 Ом.

Усилитель промежуточной частоты звука. Усилитель (рис. 487,6) выполнен на микросхеме К224УС8 (рис. 4.87, а), специ­ально рассчитанной для работы в усилителе промежуточной частоты (УПЧ) звукового сопровождения. На вход схемы подастся сигнал с частотой 6,5 МГц. Микросхема усиливает и одновременно ограничивает сигнал. Полоса пропускания не менее 250 кГц Коэффициент усиления более 100. С помощью потенциометраR1 можо регулиро­вать усиление каскада более чем в 100 раз.

Приемник с прямым преобразованием в диапазоне 80 м. Схема приемника (рис. 4.88) построена на базе двух микросхемcepииК237. МикросхемаDAI выполняет функции УВЧ с входным конту­ромL1C2C3 гетеродина, частота настройки которого определяется контуромL2T9C10, и балансного смесителя, нагрузкой которого яв­ляется контурL3, С8, настроенный на промежуточную частоту.

Сигнал промежуточной частоты проходит ФСС и поступает на вход микросхемыDA2, где он детектируется и усиливается. Нагруз­кой является телефон с сопротивлением 200 Ом.

Настройка приемника осуществляется блоком конденсаторов СЗ, С9. Коэффициент усиления по высокой частоте регулируется пе­ременным резисторомR2 путем изменения напряжения на коллек­торе транзистора УВЧ. Усиление по промежуточной частоте опреде­ляется резисторомR4.

Рис. 4.86

Рис. 4.87

Рис. 4.88

Рис. 4.89

Усилитель промежуточной частоты на микросхемах К224УС2.Усилитель промежуточной частоты на 465 кГц построен на трех мик­росхемах (рис. 4.89). Первые две микросхемы работают в каскадах, выполненных по апериодической схеме. Последний каскад выполнен по схеме резонансного усилителя. РезисторR6 определяет полосу пропускания усилителя. В первом каскаде на вывод2 микросхемы подводится напряжение АРУ, которое при отсутствии сигнала долж­но быть равно 1,5 В, при этом усиление УПЧ максимально и равно 10³. При использовании в схеме детектора микросхемы К224ЖАГ можно обеспечить изменение выходного сигнала УПЧ на 1 дБ при изменении напряжения на входе более 40 дБ. Входной сигнал УПЧ может меняться в пределах от 10²до 10⁴мкВ. РезисторомR5 уста­навливается эмиттерный ток транзистора последнего каскада.

15. Полосовые усилители

Линейный полосовой усилитель.Усилитель построен на двух ОУ типа К140УД1Б (рис. 4.90). НаDAI выполнен усилитель с пере­менным коэффициентом усиления. Для уменьшения сдвигов посто­янной составляющей на выходеDA1 изменение коэффициента усиле­ния производится одновременным изменением резисторов как в цепи ОС, так и в неинвертирующем входе (переключательП2). Нижняя граничная частота усиления определяется положением переключате­ляП1: 0,1; 6; 16; 160; 1600; 16000 Гц. Верхняя граничная частота определяется положением переключателя П3: 10; 100 Гц; 1; 10; 100 кГц и 1 МГц.

Следует учесть, что ОУ типа К140УД1Б имеет спад АЧХ с кру­тизной 6 дБ/октава, начиная с частоты 10 кГц, так что при коэффициенте усиления 500 верхняя гра­ничная частота усилителя будет равна 5 кГц.

Рис. 4.90

Рис. 4.91

Усилитель промежуточной ча­стоты с АРУ на микросхеме К157УСЗ. Принципиальная схема К157УСЗ приведена на рис. 4.91, а, а периодический УПЧ на ней на рис. 4.91,6. В усилителе интеграль­ная микросхема выполняет не­сколько функций. В ней происхо­дит усиление сигнала с частотой 465 кГц, детектирование этого сигнала и усиление постоянной составляющей в цепи АРУ. Для входного сигнала, имеющего глубину модуляции 30% для сигналов от 50 мкВ до 3 мВ, выходной сигнал меняется не более чем на 6 дБ. Для входного сигнала 0,3 мВ коэффициент гармоник по модулирующему сигналу не более 3 %. Коэффициент усиления схемы более 10³. Напряжение сигнала АРУ должно находиться в пределах 3 — 4,5 В.

Рис. 4.92

Усилитель промежуточной частоты на микросхемах К122УС2Б. Схема УПЧ (рис. 4.92) содержит два резонансных каскада усиления, детектор и УПТ цепи АРУ. Чувствительность схемы 10 мкВ. Напря­жение шума, приведенное ко входу, 1 мкВ. Полоса пропускания 15 кГц. Схема АРУ обеспечивает изменение выходного сигнала на 6 дБ при изменении входного сигнала на 46 дБ.

Усилитель с регулируемой полосой пропускания.Усилитель по­строен на ОУ типа К140УД1Б (рис. 4.93), в цепь ООС которого включен контур. Часть выходного сигнала с делителяR2, R3 по­дается на неинвертирующий вход ОУ. На резонансной частоте кон­тура без ПОС усиление каскада будет определяться выражениемK_уu = wL/R₁ —l/wCR₁. При введении ПОС усиление каскада увели­чивается, а полоса пропускания усилителя сужается, т. е. увеличива­ется эквивалентная добротность контура. Усилитель имеет низкое полное выходное сопротивление, что упрощает согласование его с последующими устройствами. Верхняя граничная частота использо­вания схемы определяется частотными свойствами ОУ.

Логарифмический усилитель. Усилитель (рис. 4.94) состоит из транзистораVT1, колебательного контура, настроенного на частоту 100 кГц, схемы детектирования, включающей конденсаторыС2, СЗ, диодыVD2, VD3 и УПТ на транзистореVT2. Последний управляет базовым током транзистораVT1, что приводит к изменению коэффициента усиления каскада. При увеличении амплитуды входного сигнала, когда напряжение на конденсатореСЗ оказывается доста­точным для открывания транзистораVT2, напряжение на его кол­лекторе будет уменьшаться, что приведет к уменьшению коэффици­ента передачи транзистораVT1. В результате амплитудная харак­теристика близка к логарифмической. Максимальный коэффициент усиления схемы около 100.

Рис. 4.93 Рис. 4.94
