Примеры сетей и протоколов
Лекция 11
Территориальные сети - 1
•ISDN. Интегрированные службы цифровых сетей ISDN предназначены для комбинированной передачи голоса и данных через цифровые телефонные линии и специальные ISDN-модемы. ISDN использует мультиплексирование с разделением времени (TDM) для преобразования аналоговых сигналов в цифровые
•Х.25. Протоколы Х.25, предназначенные только для передачи данных, описывают взаимодействие на физическом, канальном и сетевом уровнях, отличаются повышенной надежностью и используются, в основном, в банковских сетях
Территориальные сети - 2
•Frame Relay. Сеть с ретрансляцией кадров Frame Relay использует установление постоянного виртуального канала PVC между конечными точками для переноса данных. Сеть действует на скоростях от 56 Кбит/с до 1,544 Мбит/с
•ATM. Технология асинхронной передачи ATM использует протокол коммутации пакетов, который пересылает данные в локальных и глобальных сетях фрагментами (cells) по 53 байта со скоростью до 622 Мбит/с
Стеки протоколов
•Многие разработчики не следуют точно стеку протоколов OSI
•Они применяют свои стеки протоколов, близко напоминающие модель OSI и совместимые с ней
•Напрямую могут «общаться» только сети одних протоколов
•TCP/IP (Transmission Control Protocol/Internet Protocol) был одним из первых стеков сетевых протоколов
•IP-составляющая обеспечивает одно из лучших на сегодня определений межсетевой связи и применяется многими разработчиками в качестве метода взаимодействия продуктов в ЛВС и ГВС

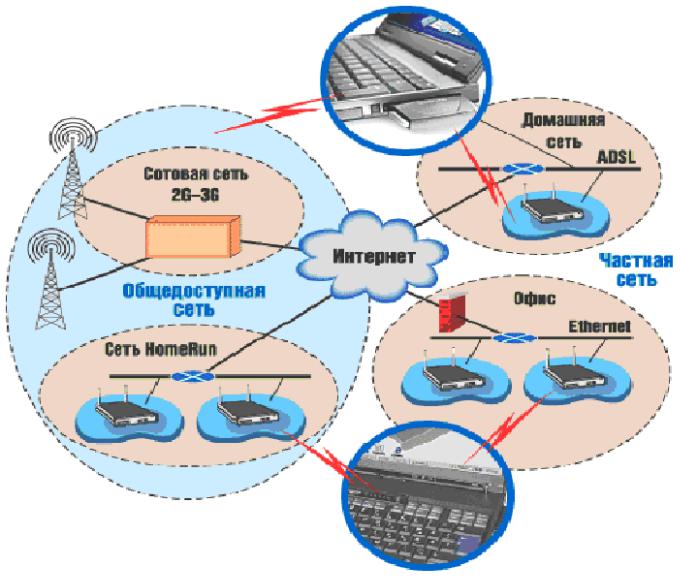

Среда конечного пользователя
Скорости и услуги
Применение или |
Требуемая скорость |
Потребность в |
службы |
данных |
качестве услуг |
Обмен |
Низкая |
Высокая |
сообщениями |
1-10 кбит/с |
|
(e-mail, др.) |
|
|
Голосовые |
Низкая |
Низкая |
|
4-20 кбит/с |
(BER < 10-3) |
Просмотр сети и |
Как можно больше |
Высокая |
ресурсов |
(> 10-100 кбит/с) |
(BER < 10-9) |
Видео- |
Высокая |
Средняя |
конференции |
0,1-1 Мбит/с |
|
Виртуальный канал
•Исходный терминал (ООД) сначала передает локальному ЦКП пакет запроса, который содержит сетевой адрес приемного терминала и номер- идентификатор логического канала (ИЛК)
•В приемном ЦКП пакету запроса присваивается новый ИЛК, и пакет передается конечному ООД
•Если вызов принят, вызывающему ООД возвращается ответный пакет
•Между двумя ООД установлен виртуальный канал. Наступает фаза передачи данных
Виртуальный канал
Компоненты протокола X.25
Сокращения
•TCP – Transmission Control Protocol = протокол управления передачей
•IP –Internet Protocol
