Модуляция, манипуляция и кодирование сигналов

Лекция 14

Модуляция

В общем случае, модуляция – это преобразование информационного модулирующего (baseband) сигнала, называемого также источником (source), в полосовой сигнал (bandpass) на частотах, которые во много раз превышают частоту модулирующего сигнала

Вобщем виде

•Несущую можно записать как s(t) = A(t) cos [ 0t + (t)],

где

A(t) - переменная во времени амплитуда,0 - угловая частота несущей,

(t) - ее фаза.

Величину (t) = 0t + (t) называют углом

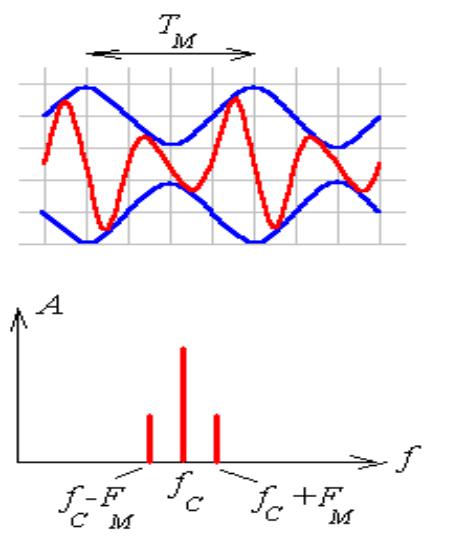

Гармонический пример

АЧХ модулированного сигнала

Частотная модуляция

При ЧМ мгновенная частота fi(t) пропорциональна информационному сигналу s(t)

fi(t) = fc + kf s(t), где fc – частота

немодулированной несущей; kf – частотная чувствительность модулятора

Дискретный спектр ЧМ сигнала
