Кручение
Такой вид деформации, при котором в поперечных сечениях возникает только одни крутящие моменты — Мк. Знак крутящего момента Мк удобно определять по направлению внешнего момента. Если при взгляде со стороны сечения внешний момент направлен против час.стр., то Мк>0 (встречается и обратное правило). При кручении происходит поворот одного сечения относительно другого на угол закручивания -j. При кручении круглого бруса (вала) возникает напряженное состояние чистого сдвига (нормальные напряжения отсутствуют), возникают только касательные напряжения. Принимается, что сечения плоские до закручивания остаются плоскими и после закручивания — закон плоских сечений. Касательные напряжения в точках сечения изменяются пропорционально расстоянию точек от оси.
Из закона Гука при сдвиге: t=gG, G — модуль сдвига, ,— полярный момент сопротивления круглого сечения. Касательные напряжения в центре равны нулю, чем дальше от центра, тем они больше. Угол закручивания,GJp — жесткость сечения при кручении. —относительный угол закручивания. Потенциальная энергия при кручении: . Условие прочности:, [t] =, для пластичного материала заtпред принимается предел текучести при сдвиге tт, для хрупкого материала – tв – предел прочности, [n] – коэффициент запаса прочности. Условие жесткости при кручении: qmax£[q] – допустимый угол закручивания.
Кручение бруса прямоугольного сечения
При этом нарушается закон плоских сечений, сечения некруглой формы при кручении искривляются – депланация поперечного сечения.
Эпюры касательных напряжений прямоугольного сечения.
; ,Jk и Wk — условно называют моментом инерции и моментом сопротивления при кручении. Wk= ahb2,
Jk= bhb3, Максимальные касательные напряжения tmax будут посредине длинной стороны, напряжения по середине короткой стороны: t= g×tmax, коэффициенты: a,b,g приводятся в справочниках в зависимости от отношения h/b (например, при h/b=2, a=0,246; b=0,229; g=0,795.
Чистый сдвиг. Напряжение и деформация при сдвиге.

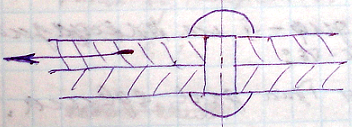

Чистым сдвигом называется такой вид нагружения, когда на гранях параллелепипеда действует только касательное напряжение.

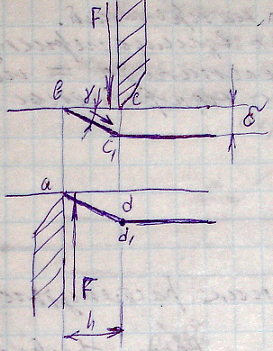

Под действием сил происходит деформация.
Происходит перемещение материала на величину .
- угол сдвига;
- перемещение;
h – расстояние действия сил.
Из
- назначается коэффициент запаса > 1.
Кручение бруса круглого, поперечного сечения. Напряжение и деформация при кручении. Определение максимальных касательных напряжений.
Под кручением понимается такой вид нагружения, при котором в поперечных сечениях стержня возникает только крутящий момент. Прочие силовые факторы (изгибающие моменты, нормальная и поперечные силы) равны нулю.
Расчётная схема закрученного образца:
- полный угол закручивания.
Берём элементарный участок:
- относительный угол поворота, приходящийся на единицу длины.
зависит от радиуса поперечного сечения круглого стержня.
Внутренняя сила в точке К определяется
- полярный момент инерции поперечного сечения – геометрическая характеристика, зависящая от размеров поперечного сечения.
- зависимость при кручении.
