Лабораторная работа №4

Сборка системного блока изучение строения системной (материнской) платы

Цель: ознакомиться с процессом сборки системного блока.

Краткие теоретические сведения

Внешнее изображение материнской платы фирмы MSI

Рисунок 1. MS-6368

Процессор • Поддерживает Socket 370 для Intel® Pentium® III/Celeron™  Processor или VIA® C3 Processor • Поддерживается 333МГц~1ГГц • Только для PCB 5.0   - Поддерживается Intel Celeron II (Coppermine FCPGA) 1.1ГГц   - Intel PIIIEB (Coppermine, FCPGA, FSB 133) 1.13ГГц   - Intel PIII (Tualatin, FCPGA2, FSB 100) 1.2ГГц   - Intel Celeron(Tualatin,FCPGA2, FSB 100) 1.2ГГц   - VIA® C3 Processor 500~750МГц and higher   Внимание: Не поддерживает PPGA Celeron CPU.

Чипсет • VIA® VT8601A Chipset   - FSB @133МГц   - Интегрировано Trident Blade 2D/3D акселератор, в качестве видеопамяти используется до 8 Мб из оперативной памяти   - PCI advanced high performance memory controller   - поддерживаются PC 100/133 SDRAM, VCM и ESDRAM технологии • VIA® VT82C686A/686B Chipset   - Расширенное управление электропитанием.   - Integrated Super I/O(FDC, LPT, COM 1/2 and IR)   - Dual bus Master IDE Ultra DMA 33/66 (686B Поддерживаются процессоры частотой Ultra DMA 100)   - Integrated Hardware Soundblaster   - Direct Sound AC'97 Audio   - ACPI

Частота системной шины - FSB< /FONT> • Поддерживается 66/100/133МГц FSB

Память • Поддерживается два 168-pin unbuffered DIMM разъема. • Поддерживается максимальный объем памяти 1GB (32M x 8). • Поддерживаются модули SDRAM DIMM с питанием 3.3В.

Разъемы расширения • Один AMR (Audio Modem Riser) слот (только для PCB 1.0) • Один разъем CNR (Communication Network Riser) (только для PCB 2.0) • Три слота 32-bit Master PCI Bus • Один ISA слот (только для PCB 1.0)   - Поддерживает интерфейс 3.3V/5V PCI bus

Встроенный IDE контроллер • Один IDE контроллер на чипсете VIA® VT82C686A/686B chipset provides IDE HDD/CD-ROM with   PIO, Bus Master and Ultra DMA 33/66 operation modes(686B can support up to Ultra DMA100) • Возможно подключение до четырех IDE устройств.

Аудио • Audio контроллер встроен в 686A/686B chipset   - Software audio codec ALC100   - Onboard Front Audio Pin Header

Видео • Интегрировано Trident Blade 2D/3D акселератор, в качестве видеопамяти используется до 8 Мб из оперативной памяти

Сетевая карта  •  Realtek 8139C    - Realtek 8139C LAN on Board   - Поддерживается WOL (Wake on LAN) and Remote Wake-up Function   - 10/100Mbps Auto-sensing Operation

Контроллеры ввода/вывода

•   - 1 Floppy порт Поддерживается 2 FDD with 360K, 720K, 1.2M, 1.44M and 2.88Mbytes.   - 1+1 последовательный порт (COM 1 + COM 2) (только Version 1.0 Поддерживается COM2)   - 1 параллельный порт поддерживает режимы SPP/EPP/ECP   - 4 USB порта (2 near connectors и 1 USB front pin header-2 ports)   - 1 разъем инфракрасного порта (IrDA), поддерживающий режимы SIR/CIR/FIR/ASKIR/HPSIR   - 1 аудио/Game порт   - 1 VGA порт

BIOS • BIOS системной платы включает в себя "Plug&Play", который автоматически   определяет периферийные устройства и карты расширения. • Системная плата имеет функцию Desktop Management Interface(DMI),    которая фиксирует параметры Вашей системной платы.

• AwardBios.

Размеры

• 24.3 см(дл) x 20.5 см(ш) MicroATX форм фактор

Крепление

• 6 отверстий для крепления.

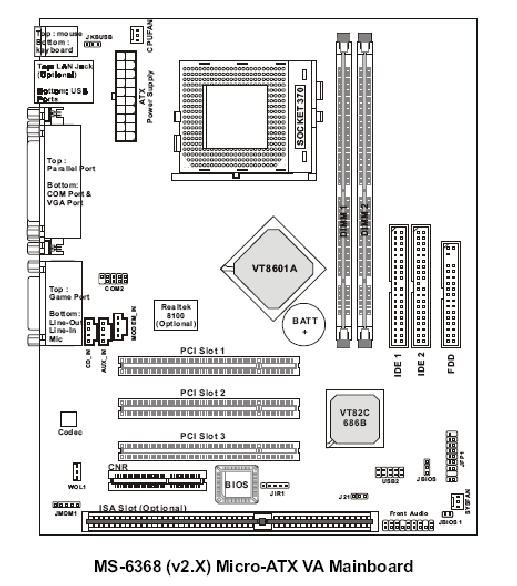

Схематическое изображение (рис. 2).

Рисунок 2.

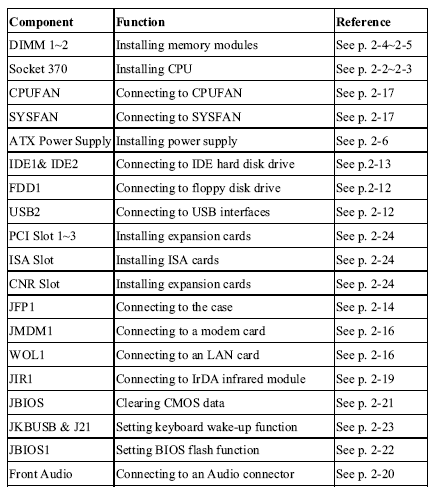

Таблица 1.Краткое описание компонентов

Продолжение таблицы 1.

Central Processing Unit: CPU

Материнская плата поддерживает процессор Intel® CeleronTM и Pentium III.

Для легкой и удобной установки процессора, материнская плата использует в качестве сокета Socket 370. Убедитесь что на процессор была нанесена термопаста и сверху установлен куллер для защиты от перегрева.

Процесс установки CPU

1. Потянуть рычаг в сторону от сокета.

Пока угол не будет составлять 90 градусов.

2. Найти треугольник.

Треугольник должен быть направлен в

сторону наконечника рычага.

Установить процессор в сокет.

3. Плотно нажать на процессор и

опускать рычаг до полной фиксации.

Внимание!

Перегрев может серьезно повредить процессор, удостоверьтесь в правильности и надежности работы охлаждающей системы, чтобы защитить процессор от перегрева!

Материнская плата может автоматически установить значение частоты шины FSB.

If CPU Clock = 100MHz

Core/Bus ratio = 7

then CPU core speed = Host Clock x Core/Bus ratio

= 100MHz x 7

= 700MHz

Процедура установки модулей памяти

Можно установить одностороннюю или двустороннюю 168-выходную DIMM в DIMM слот согласно вашим требованиям.

1.Слот DIMM имеет 2 ключевые метки slot has 2 Notch Keys “VOLT и DRAM”, следовательно модуль памяти DIMM может быть установлена только одной в одном направлении/(только одной стороной)

2. Вертикально расположите модуль памяти DIMM в слот DIMM. Затем, надавите на нее сверху.

3. Пластиковые защелки по краям слот автоматически закроются.

Задняя панель

На задней панели имеются следующие коннекторы:

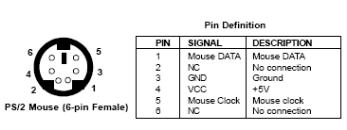

Коннектор мыши

Материнская плата использует стандарт PS/2 мини DIN конектор мыши для подключения мыши PS/2.

Коннектор клавиатуры

Материнская плата использует стандарт PS/2 мини DIN конектор мыши для подключения клавиатуры PS/2.

USB коннектор

Материнская плата использует UHCI (Universal Host Controller Interface) родитель Universal Serial Bus for для подключения USB устройств.

Коннекторы

Материнская плата использует коннекторы, чтобы соединяться с FDD, IDE HDD, IDE RAID HDD, case, modem, LAN, USB Ports, IR модуль and CPU/Power Supply/

System FAN.

Коннектор флоппи диска: FDD1

Материнская плата использует стандарт флоппи дисков, поддерживающих 360K, 720K, 1.2M, 1.44M and 2.88M флоппи диски.

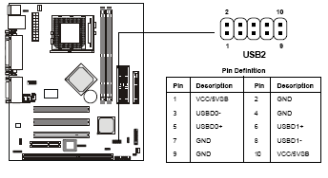

USB коннектор передней панели: USB2

Материнская плата использует один Front USB (Universal Serial Bus) выход позволяющий соединять 2 необязательных USB порта для передней панели.

Коннекторы жестких дисков: IDE1 & IDE2

Материнская плата использует IDE контроллер на чипсете VIA® VT82C686B который использует PIO 0-4, Мастер шины и Ultra DMA 33/66/100. Имеет 2 HDD коннектора IDE1 (Primary) и IDE2 (Secondary). Вы можете присоединить 4 жестких дисков, CD-ROM or 120MB Floppy to IDE1 и IDE2.

IDE1 (Primary IDE Connector)

- Первое устройство жесткого диска всегда должно быть подсоединено к IDE1. Вы можете подсоединить к IDE1 как Master или Slave.

IDE2 (Secondary IDE Connector)

- Вы можете подсоединить к IDE2 как Master или Slave.

Case Connector: JFP1

The case блок коннекторов JFP1 позволяет подсоединяться к Power Switch, Reset Switch, Keylock, Speaker, Power LED, and HDD LED on the case.

Power Switch

Подсоединяется к двум ножкам кнопки изменения состояния. Нажатие на кнопку включает или выключает питание системы.

Reset switch

Использование перезагрузки системы предпочтительнее, чем включать/выключать питание. Избегайте перезагрузки в момент работы HDD. Вы можете подключить Reset Switch от системного ящика на эти контакты.

Power LED

Горит, когда система включена. Подсоедините Power LED от системного ящика на эти контакты.

Speaker

Спикеры от системного ящика подсоединяются на эти контакты.

Если используется встроенный Buzzer, тогда: If on-board Buzzer is available, then:

Замкнутые контакты 14-15: встроенный Buzzer включен.

Разомкнутые контакты 14-15: встроенный Buzzer вывключен.

HDD LED

HDD LED демонстрирует активность жесткого диска. Избегайте выключения компьютера в момент работы жесткого диска. Вы можете подсоединить HDD LED на эти контакты.

Keylock

Позволяет отключить клавиатуру в целях безопасности. Для этого нужно замкнуть эти контакты.

Коннектор Wake On Ring: JMDM1

Этот коннектор позволяет подсоединиться к карте модема с функцией Wake On Ring. Коннектор включит систему, получив сигнал по карте модема.

Коннектор Wake On LAN: WOL1

Этот коннектор позволяет подключить сетевую карту с функцией Wake On LAN. Можно «разбудить» компьютер с помощью удаленного контроля через локальную сеть.

Коннекторы Fan Power: CPUFAN/SYSFAN

CPUFAN (процессорный вентилятор) и SYSFAN (системный вентилятор) поддерживают охлаждающий вентилятор напряжением +12В. Он поддерживает трех-контактный коннектор. Подсоединяясь к коннектору возьмите на заметку, что красный провод положительный и должен присоединяться к +12В, черный провод – «земля», и должен присоединяться к GND. Если системная плата имеет чипсет с мониторингом аппаратной части системы, придется приобрести специальный кулер с регулятором скорости, для использования контроля охлаждения процессора.

CD-In Connector: CD_IN

Коннектор для для коннектора фудиоCD-ROM.

Aux Line-In Connector: AUX_IN

Коннектор для дополнительной DVD карты с гнездом входа линии. The connector is for DVD add-on card with Line-in connector.

Modem-In Connector: MODEM_IN

Коннектор для модема с внутренним аудио коннектором.

IrDA Infrared Module Connector: JIR1

Коннектор позволяющий подсоединить инфра - красный модуль IrDA. Для использования ИК функций, необходимо конфигурировать настройки через настройки БИОС.

Front Panel Audio Connector: FRONT AUDIO

Можно установить дополнительный аудио коннектор на Front Panel Audio Header.

Jumpers (Джамперы/перемычки)

Системная плата использует следующие перемычки, чтобы позволить Вам установить функции компьютера. Ниже будет описано как изменить функционирование системной платы посредством использования перемычек.

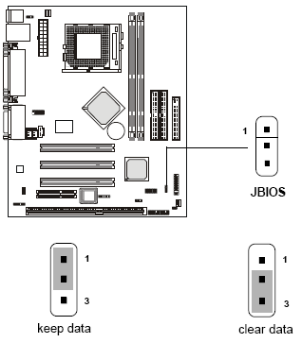

Джампер очистки CMOS: JBIOS

На системной плате имеется CMOS RAM , которая питается от внешней батарейки, для хранения данных о системных настройках. С помощью CMOS RAM, система может автоматически загружать ОС при каждом включении. Батарея имеет долгий срок жизни, минимум 5 лет. Если необходимо сбросить настройки системы хранящиеся в CMOS RAM, используйте JBIOS (Clear CMOS Jumper ) для удаления данных. Для сбрасывания настроек, следуйте инструкциям приведенным ниже:

BIOS Flash Jumper: JBIOS1

Эта перемычка используется для блокировки или разблокировки среды начальной загрузки БИОС. Когда разблокирована, среда начальной загрузки БИОС может обновляться. Когда заблокирована, среда начальной загрузки не может обновляться.

USB Keyboard Wake-up Jumpers: JKBUSB & J21

Перемычки JKBUSB/J21 Используются для установки на клавиатурах USB функций wake-up. (Учтите, что JKBUSB для задних USB портов (встроенных), а J21 для передних USB контактов: USB2). Для использования этой функции, необходимо активизировать функцию USB keyboard wake-up (power on), через БИОС.

Slots (Слоты)

Системная плата использует 3 32 битных слота шины PCI, один слот CNR и один дополнительный слот ISA.

Слот PCI

Три слота PCI позволяют устанавливать карты расширения отвечающие вашим требованиям. Перед установкой или удалением плат расширения, убедитесь в том, что питание отключено.

Слот CNR (Communication Network Riser)

Спецификация CNR – это открытая, стандартизованная в промышленности спецификация, описывающая аппаратное расширение. Поддерживающая только аудио и модемный интерфейсы.

Слот ISA (Дополнительный)

Этот слот позволяет устанавливать карты расширения ISA.This slot allows you to install ISA expansion card.

Задание:

1. Установить процессор.

2. Обработать поверхность термопастой.

3. Установить радиаторную решетку и кулер.

4. При наличии, установить оперативную память.

5. Установить блок питания на системный блок.

6. Установить джамперы на материнской плате. Если установлены, сравнить с user manual.

7. Установить материнскую плату на системный блок.

8. Установка плат расширения.

9. Установка устройств IDE и SATA .

10. Подключение шлейфов и внутренних разъемов.

Оформление отчетов:

1. Отчеты выполнять на листах формата А4.

2. Титульный лист. Сверху по центру шапочка с названием учебного заведения, посередине страницы по центру номер, название лабораторной работы, ниже справа ФИО преподавателя принимающего, ФИО студента сдающего работу, снизу по центру год.

3. Цель работы

4. Теоретическая часть.

5. Задание

6. Практическая часть.

7. Вывод
