2.4 Решение фасадов и наружная отделка

Цвет в архитектуре одно из средств архитектурной выразительности. Композиционные задачи в области цвета при возведении зданий, сооружений и архитектурных комплексов решаются путем использования собственного цвета строительных, или отделочных материалов, окрашиванием поверхностей в процессе возведения зданий и сооружений, либо при изготовлении отдельных конструктивных элементов в заводских условиях. Проблема цвета в архитектуре тесно связана с вопросами освещения зданий и сооружений.

Выбор цвета определяется: назначением здания, сооружения или помещения, выполняемой в помещении зрительной работой, габаритами здания (помещения), световым климатом района строительства, природным окружением, значением сооружения (либо его части) в общей композиции комплекса сооружений или помещений, характером архитектурных форм, тектонической структурой здания и др.

С помощью цвета можно выделить отдельные сооружения среди других сооружений архитектурного комплекса.

Средствами цвета можно разнообразить совершенно одинаковые дома, а также детали зданий, не удорожая их стоимости, придавать нарядность и привлекательность самым простым по форме сооружениям. С этой целью в новых районах городов, крупные стеновые панели различного цвета группируются в зданиях по разнообразным схемам взаимного расположения;

широко применяется выделение цветом балконов, лоджий, лестничных клеток, входов и т. п.

ISOVER Штукатурный Фасад – жесткие тепло- звукоизоляционные плиты из минеральной ваты на основе стекловолокна высшего качества, произведенные по запатентованной технологии волокнообразования TEL.

Стекловата ISOVER Штукатурный Фасад используются в качестве теплоизоляции и основы для тонкого штукатурного слоя в системах фасадной изоляции.

ISOVER Штукатурный фасад химически инертен, не вызывает и не подвергается коррозии при взаимодействии с другими элементами конструкции.

Утеплитель ISOVER Штукатурный Фасад обладают меньшим весом и оптимальными размерами, что значительно облегчает процесс монтажа теплоизоляции и сокращает затраты на перевозку.

Элементы системы штукатурного фасада показаны на рисунке 2.7

1. Основание

2. Клеевой состав

3. Теплоизоляция ISOVER

4. Дюбель

5. Базовый штукатурный слой

6. Армирующая стеклянная сетка

7. Декоративная штукатурка

8. Цокольный профиль

Рисунок 2.7 – Штукатурный фасад

Технические характеристики приведены в таблице 2.4.

Таблица 2.4 – Технические данные панелей

Показатель	Единицы измерения	Значение
Плотность	кг/м³	80
Теплопроводность	Вт/м·К	0,038
Паропроницаемость	мг/м·ч·Па	0,5
Прочность при сжатии	кПа	45
Прочность на отрыв	кПа	15
Горючесть	группа	НГ

2.5 Теплотехнический расчет ограждающих конструкций

Расчет произведен в соответствии с требованиями следующих нормативных документов:

СП 50.13330.2012 Тепловая защита зданий /5/

СП 131.13330,2012 Строительная климатология /3/

СП 23.101.2004 Проектирование тепловой защиты зданий /7/

Исходные данные:

Район строительства:  Псков

Относительная влажность воздуха: φ_int= 55%

Тип здания или помещения:  Лечебно-профилактические и детские учреждения, школы, интернаты

Вид ограждающей конструкции:  Наружные стены

Расчетная средняя температура внутреннего воздуха здания: t_int=20 °C

Расчет:

При температуре внутреннего воздуха здания t_int=20 °C и относительной влажности воздуха φ_int= 55% влажностный режим помещения устанавливается, как нормальный. /5/

Определяем требуемое сопротивление теплопередаче по формуле /5, пункт 5.1 б/

R_req=n(t_int-t_ext)/(Δt_n·α_int) (2.1)

где t_int-расчетная средняя температура внутреннего воздуха здания,°C

t_int=20 °C

t_ext-расчетная средняя температура наружного воздуха,°C

t_ext=  -26 °C  для населенного пункта - Псков

n- коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху;

n= 1 /5, таблица 6/

α_int- коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м·°С);

α_int=8.7 Вт/(м·°С) /5, таблица 7/

Δt_n- нормативный температурный перепад,°C;

Δt_n= 4 °C /5, таблица 5/

Тогда

1(20-(-26))/(4·8.7)=1.32м²°С/Вт

Определим требуемое привиденное сопротивление теплопередаче R_req исходя из нормативных требований к приведенному сопротивлению теплопередаче согласно формуле /5, пункт 5.1 а/:

R_req=a·ГСОП+b (2.2)

Так для ограждающей конструкции вида- наружные стены и типа здания -лечебно-профилактические и детские учреждения, школы, интернаты а=0.00035;b=1.4 /5, таблица 4/

Определим градусо-сутки отопительного периода ГСОП, ⁰С·сут по формуле /5, пункт 5.2/

ГСОП=(t_int-t_ht)z_ht

где t_int-расчетная средняя температура внутреннего воздуха здания,°C

t_int=20 °C

t_ht-средняя температура наружного воздуха,°C. Для периода со средней суточной температурой наружного воздуха не более 10 °С - при проектировании лечебно-профилактических, детских учреждений и домов-интернатов для престарелых.

t_ht=-0.7 °С /3, таблица 1/

z_ht-продолжительность, сут, отопительного периода. Для периода со средней суточной температурой наружного воздуха не более 10 °С - при проектировании лечебно-профилактических, детских учреждений и домов-интернатов для престарелых.

z_ht=232 сут. /3, таблица 1/

Тогда

ГСОП=(20-(-0.7))232=4802.4 °С·сут

Определяем требуемое сопротивление теплопередачи R_req (м²·°С/Вт).

Тогда

R_req=0.00035·4802.4+1.4=3.081м²°С/Вт

К расчету принято большее из требуемых сопротивлений теплопередаче, равное 3.081 м²·°С/Вт

Поскольку населенный пункт Псков относится к зоне влажности - нормальной, при этом влажностный режим помещения - нормальный, теплотехнические характеристики материалов ограждающих конструкций будут приняты, как для условий эксплуатации Б /5, таблица 2/

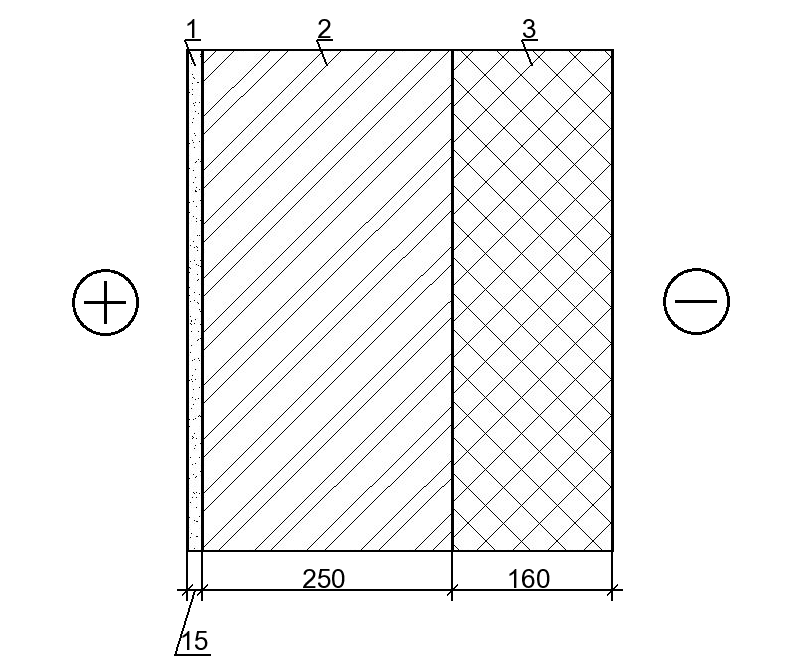

Схема конструкции ограждающей конструкции показана на рисунке 2.7

Рисунок 2.7 – Схема ограждающей конструкции

1.Раствор цементно-песчаный, толщина δ₃=15мм, коэффициент теплопроводности λ_Б3=0.93Вт/(м°С).

2.Кладка из глиняного кирпича обыкновенного (ГОСТ 530) на ц.-п. р-ре, толщина δ₁=250мм, коэффициент теплопроводности λ_Б1=0.81Вт/(м°С).

3.ISOVER Штукатурный Фасад, толщина δ₂=160мм, коэффициент теплопроводности λ_Б2=0.043Вт/(м°С).

Условное сопротивление теплопередаче R₀, (м2°С/Вт) определим по формуле /7, формула 8/

R₀=1/α_int+δ_n/λ_n+1/α_ext (2.3)

где α_int - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м²°С),

α_int=8.7 Вт/(м²°С) /5, таблица 7/

α_ext - коэффициент теплоотдачи наружной поверхности ограждающей конструкций для условий холодного периода,

α_ext=23 Вт/(м²°С) /7, таблица 8/

R₀=1/8.7+0.25/0.81+0.16/0.043+0.015/0.93+1/23

R₀=4.2м²°С/Вт

Приведенное сопротивление теплопередаче R₀^r, (м²°С/Вт) определим по формуле /7, формула 11/:

R₀^r=R₀ ·r (2.4)

r-коэффициент теплотехнической однородности ограждающей конструкции, учитывающий влияние стыков, откосов проемов, обрамляющих ребер, гибких связей и других теплопроводных включений

r=0.9

Тогда

R₀^r=4.2·0.9=3.78м²·°С/Вт

Вывод: величина приведённого сопротивления теплопередаче больше требуемого следовательно представленная ограждающая конструкция соответствует требованиям по теплопередаче.
