Мощность приемника
• Тогда для
Рпр=const[Gалд(f)Gалр(f)]/f 2
при условии
Gалд(f) ~ const, Gалр(f) ~ f 2
Имеем Рпр=const

Поиск оптимальных частот
•Мощность сигнала на выходе приемной антенны не зависит от выбираемого диапазона частот
•Оптимальными в таком случае являются диапазоны частот с минимальными внешними шумами и минимальным поглощением сигнала при его распространении в атмосфере

Вприемном тракте
•На приемном конце радиолинии часть энергии
радиоволн усиливается приемной антенной (А2) и поступает на вход приемника (Пр)
•В приемнике осуществляется частотная фильтрация принимаемого сигнала, обратное преобразование его рабочей частоты на промежуточную и необходимое усиление
•С выхода радиоствола сигнал ПЧ поступает на ОО, где происходит его демодуляция и выделяются групповой и вспомогательные служебные сигналы

Схема радиопередатчика
•Линейный сигнал (ЛС) поступает на вход модулятора (М), где модулирует колебания
промежуточной частоты (fпр), вырабатываемые в задающем генераторе (Г1)
•После усиления в усилителе промежуточной частоты (УПЧ) передатчика модулированный сигнал ПЧ подается на вход смесителя (СМ), на второй вход которого поступает ВЧ сигнал от гетеродина передатчика (Г2)

Структурная схема радиопередатчика

Преобразование частот
•Смеситель и гетеродин образуют преобразователь частоты, с помощью которого осуществляется перенос спектра сигнала в рабочий диапазон частот передатчика (например, в СВЧ диапазон)
•На входе смесителя с помощью полосового фильтра (ПФ) выделяется преобразованный сигнал с частотой |fпр +fГ2| или |fпр-fГ2|

Предаваемый сигнал
•Преобразованный сигнал после усиления в усилителе мощности (УМ) через АФТ поступает в передающую антенну
•В передатчиках, работающих на длинных, средних и коротких волнах, обычно используют АМ
•В передатчиках УКВ и СВЧ диапазонов применяются ЧМ и ФМ

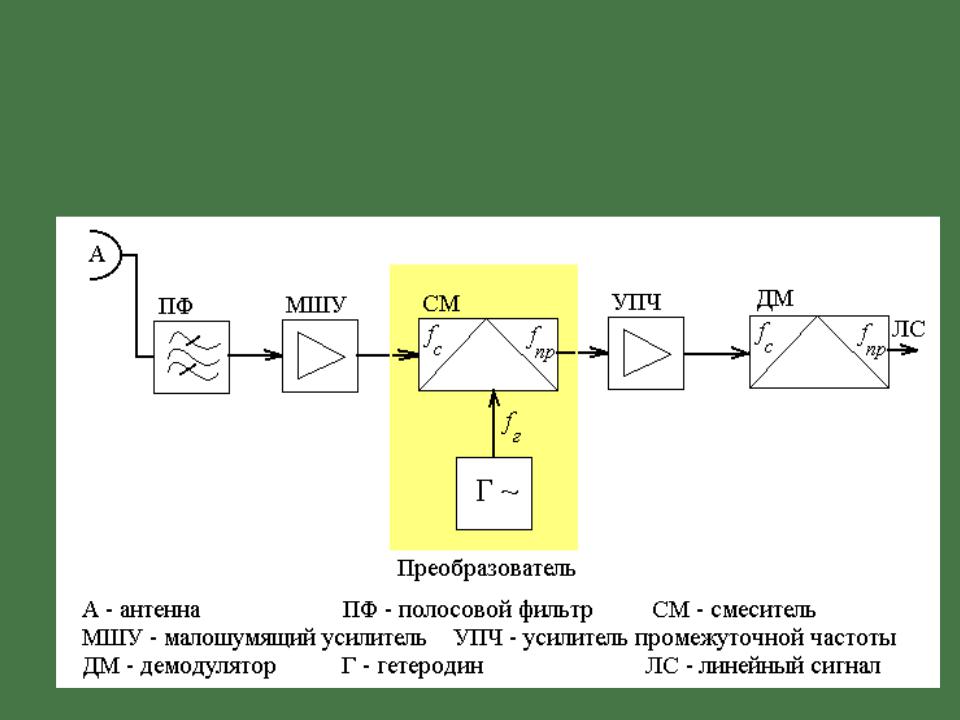

Радиоприемник
•Сигнал принятый антенной, фильтруется полосовым фильтром (ПФ) и поступает на вход смесителя (СМ) через малошумящий усилитель (МШУ) или непосредственно
•На выходе смесителя частота принятого сигнал преобразуется в промежуточную
fпр
•После усиления в УПЧ сигнал демодулируется (ДМ) и поступает в оконечное оборудование
