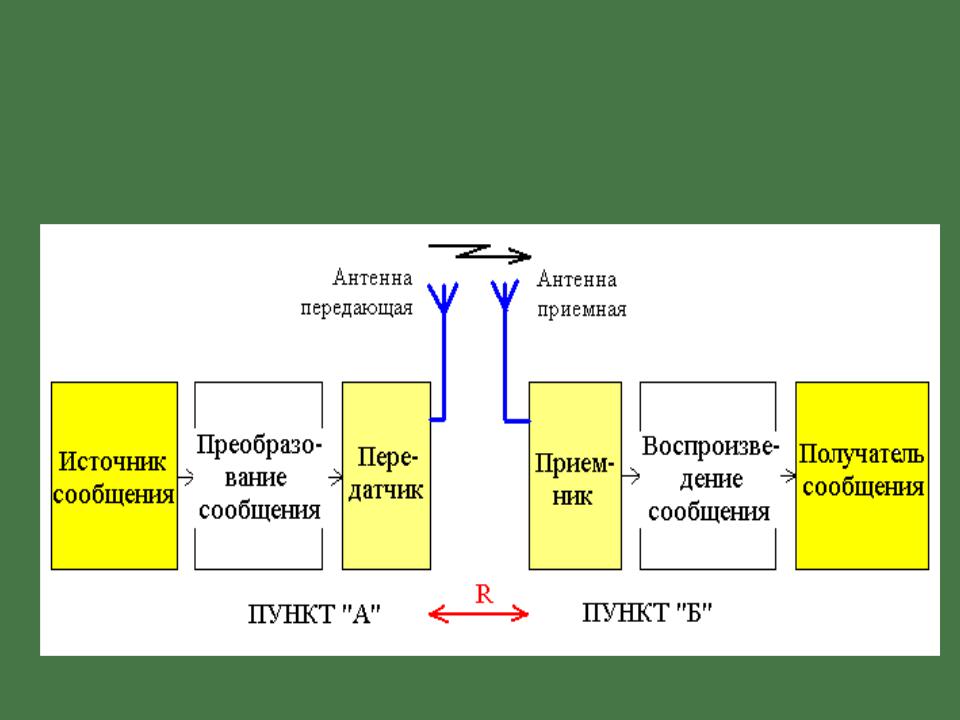

Простейшая схема радиосвязи

Области применения

•Односторонняя связь приемлема, например, в службах оповещения, передачи метеорологической информации

•По этому принципу организованно звуковое и телевизионное вещание

Двухсторонняя связь

•Для оперативного обмена информацией между пунктами используется двухсторонняя радиосвязь, при которой возможен одновременный обмен информацией без переключения аппаратуры

•Один компонент аппаратуры обеспечивает передачу сигналов в направлении от пункта А в пункт В, другая - в обратном направлении

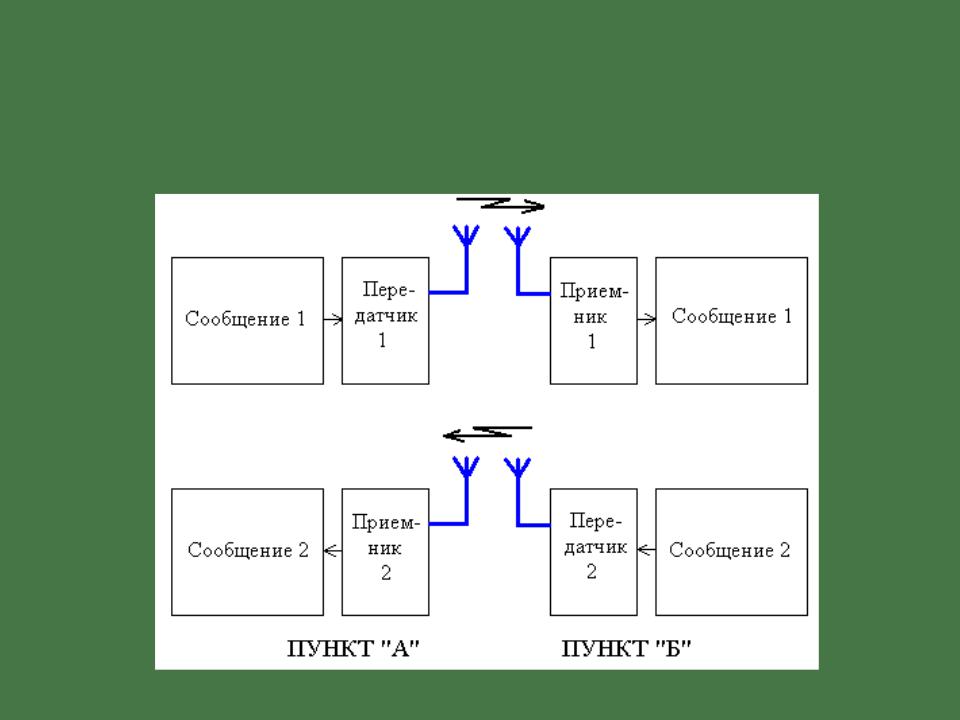

Схема двухсторонней связи

Дуплексная связь

•Двухсторонняя радиосвязь, при которой связь между пунктами «А» и «Б» реализуется одновременно, называется

дуплексной

•При дуплексной радиосвязи передача в одном и другом направлениях передается

на разных несущих частотах f1 и f2, а передача осуществляется одновременно с приемом

Поток мощности

•Определим мощность сигнала на входе

приемника (Рс) с помощью следующих вычислений

•Плотность потока мощности (П0), создаваемая ненаправленным (изотропным) излучателем в свободном пространстве на расстоянии R равна

П0=Р/4πR2, где Р-мощность, подводимая к излучателю.

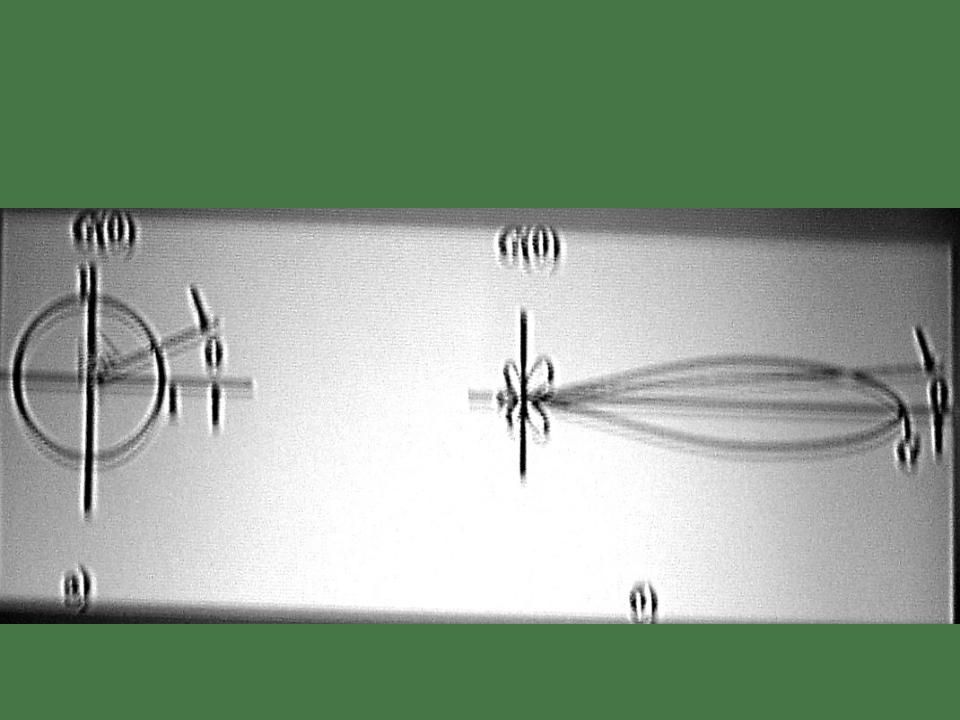

Всенаправленное и направленное излучение

Сучетом усиления и КПД

•Обычно используются направленные передающие антенны с коэффициентом усиления Gалд

•Энергия к ним подводится по антенно- фидерным трактам (АФТ) с КПД ηф

•Поэтому в направлении главного лепестка диаграммы направленности передающей антенны плотность потока мощности

П0=РлдGалдηф/4πR2

Принимаемы сигнал

•Прием сигнала осуществляется также направленной антенной с эффективной площадью Аа и усилением Gалд

•А от нее по фидеру с КПД ηфлд сигнал поступает к приемнику

•Рпр= П0 Аа ηфлд

Параметры антенны

•Эффективная площадь антенны (Аа) – апертура – связана с ее коэффициентом усиления (Gа) соотношением

Аа = Gа λ2/4π
