Модуляция сигнала
Лекция 5
Модуляция
•Это процесс кодирования информации, получаемой от источника, в форму, наиболее удобную для передачи по каналу связи
•В общем случае этот процесс предусматривает перенос основной полосы частот модулирующего сигнала в область высоких частот
Модулирующий сигнал
•Baseband – полоса частот модулирующих сигналов; групповой спектр передаваемых сигналов (например, при частотном уплотнении)
•Baseband signal – модулирующий сигнал (сигнал в передатчике до модуляции; сигнал в приемнике после демодуляции)
Полосовая модуляция
•Полосовая (bandpass) модуляция – аналоговая или цифровая – это процесс преобразования информационного сигнала в синусоидальную волну
•При цифровой модуляции синусоида на интервале Т называется цифровым символом
Вобщем виде
•Несущую можно записать как s(t) = A(t) cos [ 0t + (t)],
где
A(t) - переменная во времени амплитуда,0 - угловая частота несущей,
(t) - ее фаза.
Величину (t) = 0t + (t) называют углом

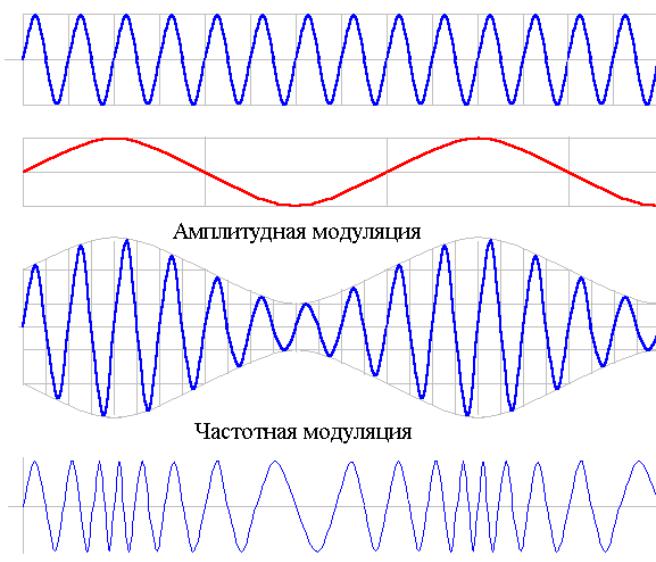

Гармонический пример
АЧХ модулированного сигнала
Частотная модуляция
•При ЧМ мгновенная частота fi(t) пропорциональна информационному сигналу s(t)
fi(t) = fc + kf s(t), где fc – частота
немодулированной несущей; kf – частотная чувствительность модулятора
