Гл. 1: Введение. Задание на курсовой проект:

Создать маршрут изготовления КМОП инвертора для суммирующего счетчика с параллельным переносом на JK-триггерах со следующими параметрами:

• технологический базис - AMS 1.2 mkm - 2Metal напряжение питания – U_И.П. =5 В

• нагрузочная емкость – С_н = 0.5 пФ

- пороговое напряжение n-канального транзистора - U_{nop n} = 0.7 В

- пороговое напряжение p-канального транзистора - U_{nop р} = . 0.76 В

- толщина подзатворного окисла - d_OK =30 нм

- удельная крутизна п-канального транзистора - k_on = 80 мкА/В

- удельная крутизна p-канального транзистора – k_op= 25 мкА/В

Описание работы устройства

+Счетчик предназначен для счета поступающих на его вход импульсов, в интервале между которыми он должен хранить информацию об их количестве. Поэтому счетчик состоит из запоминающих ячеек - триггеров.

Между собой ячейки счетчика соединяются таким образом, чтобы каждому числу импульсов соответствовали единичные состояния определенных ячеек. При этом совокупность единиц и нулей на выходах п ячеек счетчика представляет собой п-разряд-ное двоичное число, которое однозначно определяет количество прошедших на входе импульсов. Поэтому ячейки счетчика называют его разрядами. Каждый разряд счетчика может находиться в двух состояниях. Число устойчивых состояний, которое может принимать данный счетчик, называют его емкостью, модулем счета или коэффициентом пересчета.

Если с каждым входным импульсом зарегистрированное («записанное») в счетчике число увеличивается, то такой счетчик является суммирующим, если же оно уменьшается, то вычитающим. Счетчик, работающий как на сложение, так и на вычитание, называют реверсивным.

Счетчик, у которого под воздействием входного импульса состояния переключающихся разрядов изменяются последовательно друг за другом, называют счетчиком с последователь' ным переносом, а когда переключение происходит одновременно (или почти одновременно) -счетчиком с параллельным переносом. Счетчики могут выполняться на счетных триггерах.

Счетчики с параллельным переносом. Ко всем разрядам такого счетчика информация о состоянии предыдущих разрядов поступает параллельно, также одновременно поступают к ним счетные (входные) импульсы. При этом переключающиеся разряды пере­ходят в новые состояния одновременно. Переключение их в нужной последовательности обеспечивается логическими цепями, которые при поступлении входного импульса одни

: их в нужной последовательности гуплении входного импульса одни триггеры удерживают от переключения, а другим разрешают переключиться. Триггеры такого счетчика, кроме счетного, должны иметь информационные входы, на которые поступают разрешения или запреты с логических цепей. Суммирующий счетчик с параллельным переносом. В соответствии с выводом 2 очередной разряд суммирующего счетчика

должен переключаться входным импульсом в 1, когда все предыдущие разряды уже находятся в этом состоянии. Такое условие выполняется, если на информационный вход каждого триггера подать конъюнкцию сигналов с прямых выходов предыдущих триггеров. Действительно, с конъюнктора на информационный вход триггера поступит разрешающая переключение 1, если все предыдущие триггеры находятся в 1, и по сигналу на счетном входе он переключится.

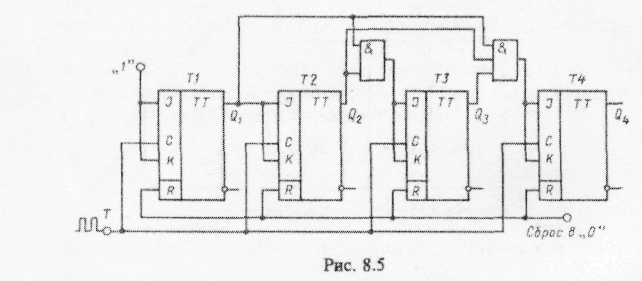

На рис. 8.5 представлена функциональная схема четырехразрядного счетчика с параллельным переносом на JK-триггерах. На тактовые входы С всех триггеров счетные импульсы поступают одновременно с входа Т. Информационные входы J и К каждого триггера объединены. Триггер 77 переключается каждым счетным импульсом, так как на его входы J и К постоянно подается 1. Остальные триггеры переключаются счетными импульсами при следующих условиях: Т2 — при Ql=l;T3 — при Ql= *»Q2 = UT.4 —При Q—1,Q2—1,63 = 1. Недостатком описанного счетчика является необходимость иметь конъюнкторы с большим количеством входов, число которых должно возрастать с увеличением числа разрядов. Количество входов конъюнктора ограничено. Поэтому в многоразрядных счетчиках

используют конъюнкторы с небольшим числом входов, которыми составляют многовходовые. За счет последовательного включения конъюнкторов увеличивается время распространения логической 1 — сигнала, разрешающего переключение, т. е. уменьшается быстродействие счетчика. Однако время задержки сигнала логическим элементом в несколько раз меньше, чем триггером, поэтому выигрыш в быстродействии по сравнению со счетчиком с по­следовательным переносом все равно будет .
