16-Битный режим фиксации рса
После фиксации значения таймера в регистре происходит установка флага события модуля CCFn. Если установлен бит ECCFn регистра ССАРМn, то данный флаг может использоваться для генерации прерывания от РСА (если разрешено регистром IЕ). Произошедшее прерывание не очищает данный флаг, это должно делаться программно. В процессе обработки прерывания по фиксации значения, оно, естественно, должно быть сохранено в ОЗУ до прихода следующего момента "фиксации".
Режим 16-битного программного таймера
В режиме сравнения 16-битное значение таймера РСА сравнивается с 16-битным значением, предварительно загруженным в регистры хранения/фиксации ССАРnН и CCAPnL. Это сравнение производится 3 раза за машинный цикл (с частотой, эквивалентной максимальной входной, т.е 1/4 частоты тактового генератора). Данная функция включается установкой бита ЕСОМn в регистре режима. Функциональная схема работы модуля РСА в этом режиме изображена на рис. 6.8.
Для режима программного таймера необходимо также установить и бит МАТn. При достижении равенства между таймером РСА и соответствующими регистрами CCAPnH/CCAPnL генерируется флаг события CCFn. При установлении флага прерывания ECCFn производится генерация прерывания от РСА. Флаг CCFn должен очищаться программно до возможного наступления следующего активного события.
Во время процедуры обработки прерывания в регистры CCAPnH/CCAPnL могут быть записаны новые значения. Отметим, однако, что запись нового значения в регистр CCAPnL очищает бит ЕСОМn, временно запрещая функцию сравнения с целью недопущения неверного результата сравнения при обновлении этого регистра. Запись значения снова устанавливает данный бит и разрешает сравнение. На основании вышесказанного, пользовательское программное обеспечение должно вначале производить запись в регистр CCAPnL, а затем - в ССАРnН.
16-Битный режим сравнения: программный таймер и высокоскоростной выход
Высокоскоростной выход - HSO
В случае равенства значений таймера РСА и соответствующего регистра хранения/фиксации происходит изменение состояния СЕХn. Для переключения модуля в этот режим, помимо битов МАТn и ЕСОМn, должен быть установлен бит TOGn (рис. 6.8). Как и в предыдущем режиме установка флага прерывания может быть разрешена установкой в "1" бита ECCFn. Инициирование прерывания происходит только после изменения состояния вывода СЕХn. Поэтому продолжительность выполнения процедуры обработки прерывания не влияет на точность выходного сигнала. Если пользовательская программа не изменяла значение регистров CCAPnH/CCAPnL во время обработки прерывания новое переключение произойдет после переполнения таймера РСА и достижения нового равенства со старым значением регистров хранения/фиксации.

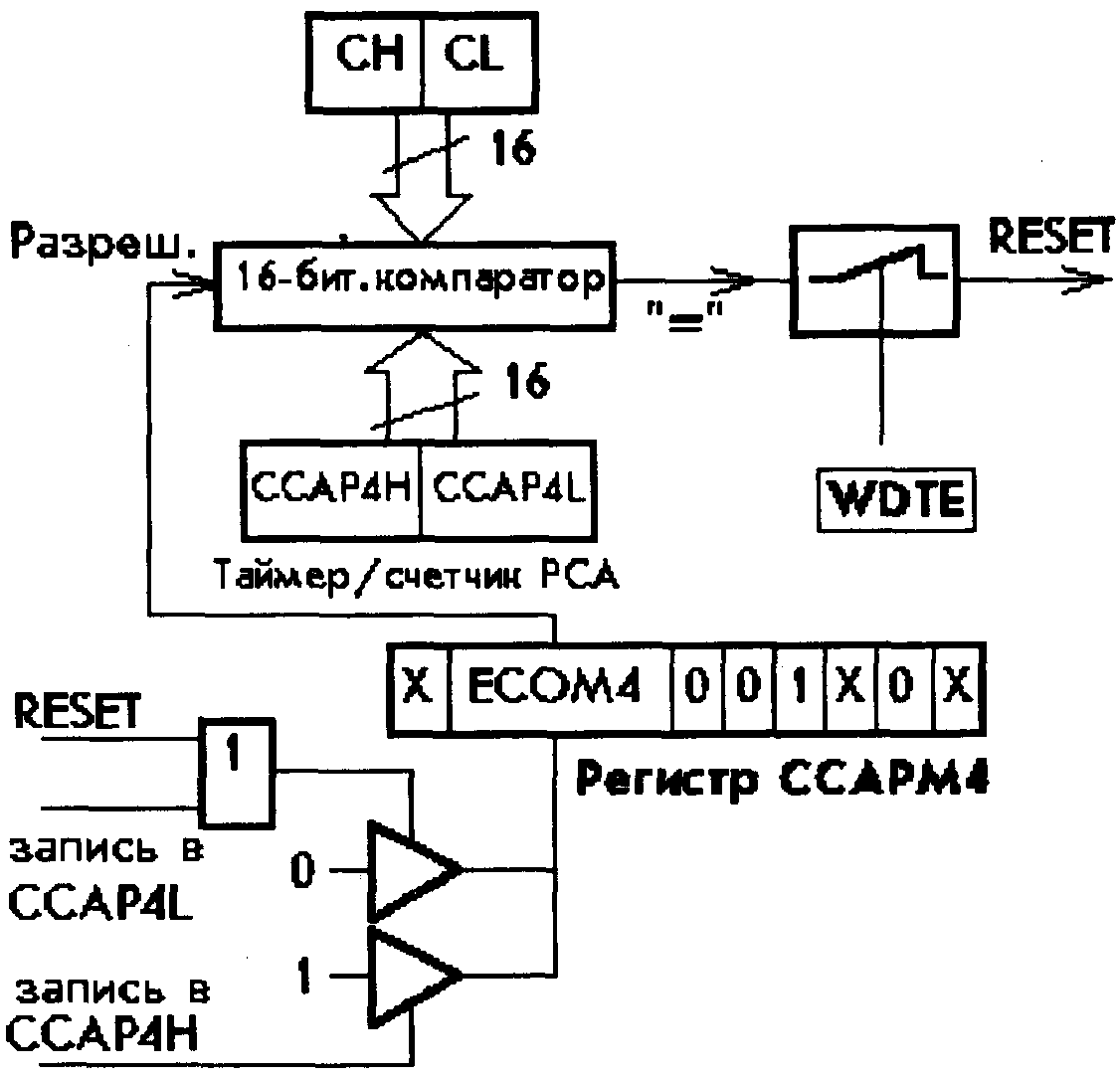

Режим сторожевого таймера
Сторожевой таймер предназначен для автоматического сброса системы в случае, если она не производит регулярных обращений к нему с целью изменения его значения. Эта функция применяется в программах, функционирующих в условиях электрических помех, электростатических наводок и требующих повышенной надёжности работы микроконтроллера. Данный режим доступен лишь для модуля 4. В этом режиме каждый раз, когда значения таймера РСА и регистра хранения/фиксации модуля 4 достигают равенства, генерируется сигнал внутреннего сброса процессора. Для включения режима WDT необходимо установить бит WDTE в регистре CMOD - модуль 4 может быть сконфигурирован как программный таймер, или HSO.
Когда сторожевой таймер достигает своего граничного значения, он сбрасывает микроконтроллер точно так же, как и сигнал аппаратного сброса, за исключением того, что вывод RST остаётся в состоянии логической "1".
Для недопущения сброса микроконтроллера требуется произвести одно из следующих 3-х действий:
периодически менять значение регистров хранения/фиксации модуля 4, чтобы оно не стало равно значению таймера РСА;
2) периодически изменять значение таймера РСА, чтобы оно не стало равно значению регистров хранения/фиксации модуля 4;
3) запретить WDT путём очистки бита WDTE непосредственно перед наступлением события равенства значений, а позже - вновь разрешить данную функцию.
