- •ФАКУЛЬТЕТ ВОЕННОГО ОБУЧЕНИЯ при
- •Учебные цели: Изучить назначение и устройство нижнего станка и гидроаппаратуры Г 2А65.
- •Занятие 7.
- •1. Назначение и устройство нижнего станка.
- •Нижний станок - неподвижная при наводке часть лафета, пред-назначенная для опоры вращающейся части
- •лобовая коробка представляет собой коробчатую сварную конструкцию, т-образной формы. к лобовой коробке шарнирно
- •Снизу лобовой коробки крепится двунога домкрата и шток. По бокам передней части приварены
- •а также проушины для крепления стяжек, которыми качающаяся часть гаубицы крепится за крюки
- •Станины - коробчатые, сварные, раздвижные.
- •Конструкция правой и левой станин одинаковая. Каждая станина состоит из короба станины, шарнирной
- •Реечный домкрат и каток.
- •Спереди станины имеют проушины, которыми упираются в упоры нижнего станка и ограничивают сведение
- •В хоботовой части имеется сцепная балка, которая предназначена для соединения станин с фаркопом
- •Домкрат с поддоном является третьей точкой опоры лафета при стрельбе.
- •В походном положении используется как опора для качающейся части гаубицы.

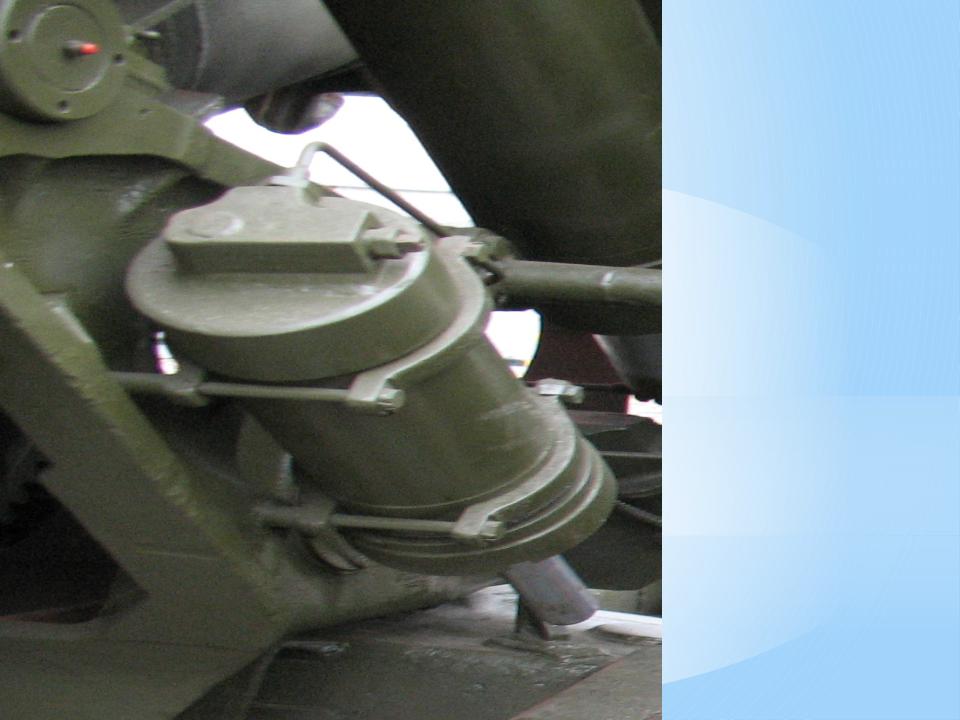

- •Домкрат состоит из гидроцилиндра--1, поддона--2 трубопроводов--3. Поддон является опорной плитой.
- •Гидроцилиндр предназначен для вывешивания гаубицы с отрывом колес от грунта и передачи через
- •Вентиль
- •Цилиндр ввинчен в опору. Шток вставлен до упора в цилиндр с двумя комплектами
- •Двунога закреплена на нижнем станке и соединена с домкратом стопорами. Трубопроводы служат для
- •1 – гидроцилиндр, 2 – поддон, 3 – трубопровод, 4 – опора, 5
- •2. Назначение и устройство гидроаппаратуры.
- •Гидроаппаратура предназначена для обеспечения работы домкрата с поддоном и регулирования давления в колонках
- •8 – бак 11 – сетка, 12 – крышка

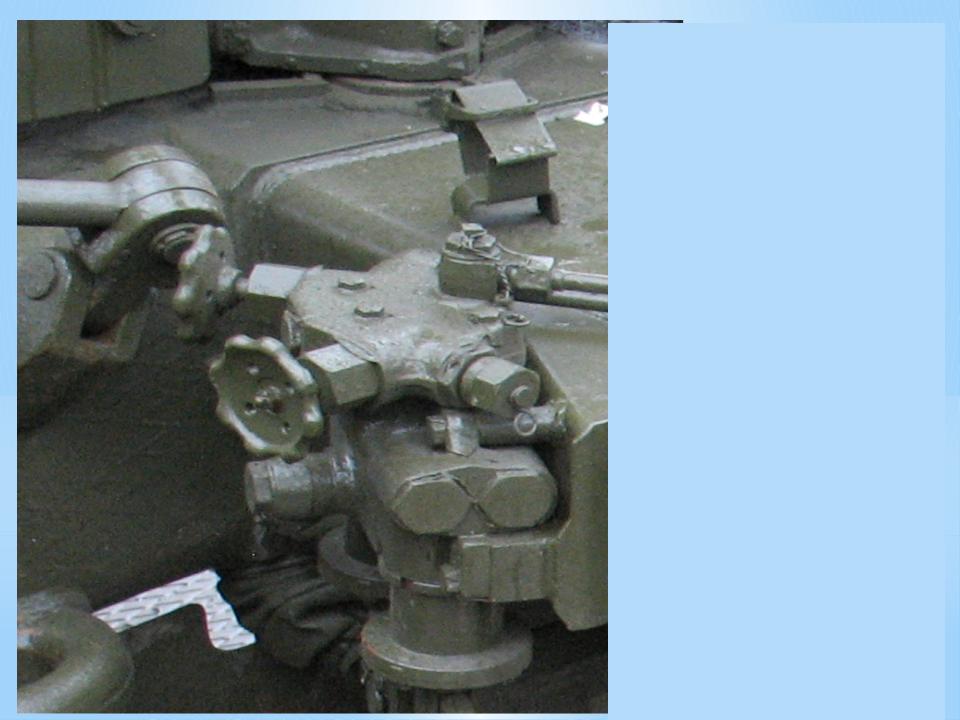

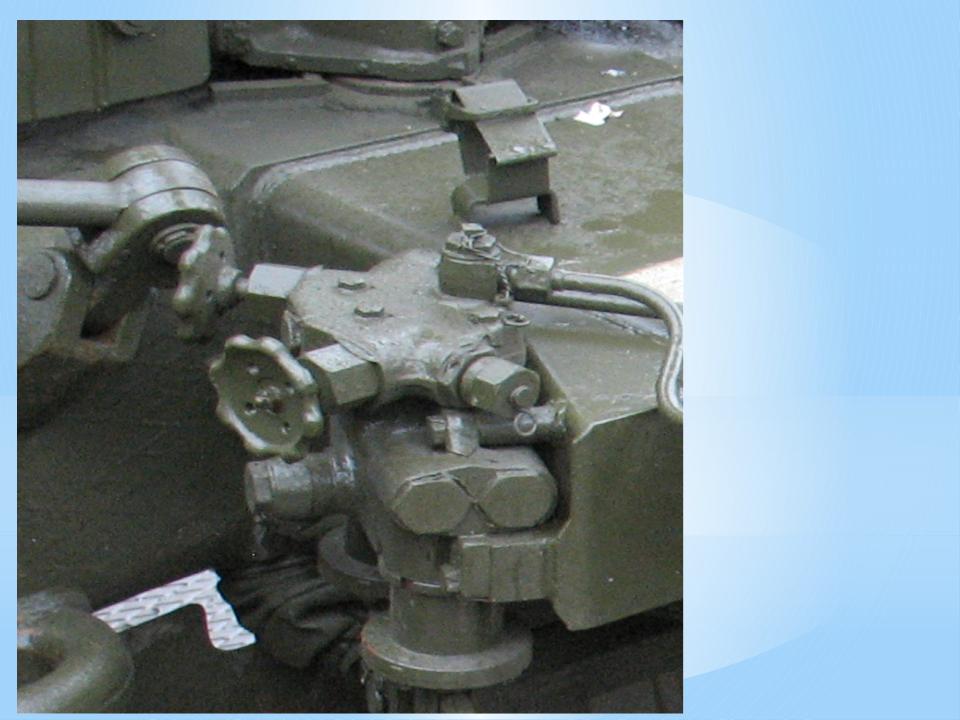

- •Распределительная коробка закреплена на насосе.
- •Распределительная
- •Она состоит из корпуса 14 с двумя вентилями №3 и №4, предохранительного устройства
- •Вентили обеспечивают распределение масла при работе домкрата или дозаправки маслом компенсатора.
- •Насос предназначен для подачи масла от бака через распределительную коробку к исполнительным органам
- •На кронштейне корпуса установлено на оси 20 коромысло 21, шарнирно соединенное с плунжерами.
- •Использование рычаг
- •3. Порядок работы с гидроаппаратурой, действия с домкратом и уравновешивающим механизмом.
- •1 – гидроцилиндр,
- •Действие домкрата и гидроаппаратуры заключается в следующем. При вывешивании орудия домкрат с поддоном
- •Вентиль № 2 гидроцилиндра открыт, вентиль № 1 - закрыт. Вентили №3 и
- •При работе насоса масло из бака по трубопроводу через насос подается в поршневую
- •При подъеме поддона вентиль № 2 необходимо закрыть и работать насосом. При этом
- •Чтобы
- •Регулировка давления в уравновешиваю щем механизме
- •присоединить к штуцеру к другому концу шланга подсоединить тройник; открыть вентиль № 4
- •Давление в колонках контролируется по манометру на приспособлении, ввинченному в отверстие левой колонки
- •Если давление в колонках уравновешивающего механизма больше нормы, следует: подсоединить шланг к распределительной
- •Вопросы для закрепления изученного материала.
- •1. Назначение и устройство нижнего станка.
- •Нижний станок - неподвижная при наводке часть лафета, предназначенная для опоры вращающейся части
- •2. Назначение и устройство гидроаппаратуры.
- •Гидроаппаратура предназначена
- •ЗАКЛЮЧИТЕЛЬНАЯ ЧАСТЬ ЗАНЯТИЯ

Чтобы
выпустить воздух из гидроаппара туры при заправке ее маслом, необходимо открыть на 1-2 оборота вентили на крестовинах. Когда из-под вентилей будет выходить масло
без пузырей

Регулировка давления в уравновешиваю щем механизме
Если давление в колонках уравновешиваю щего механизма меньше нормы: придать стволу угол возвышения 0°

присоединить к штуцеру к другому концу шланга подсоединить тройник; открыть вентиль № 4 распределительно й коробки; сделать несколько качков насосом до появления масла у тройника; подсоединить тройник к зарядному клапану компенсатора; открыть вентили на коробке - и компенсаторе; работая насосом, закачать масло в запоршневую

Давление в колонках контролируется по манометру на приспособлении, ввинченному в отверстие левой колонки уравновешивающего механизма.
После доведения давления в уравновешивающем механизме до нормы необходимо: закрыть вентили колонок и компенсатора; открыть вентиль №3 распределительной коробки и слить масло из тройника и шланга в бак; закрыть вентили №3 и №4 распределительной коробки; отсоединить шланг и тройник.

Если давление в колонках уравновешивающего механизма больше нормы, следует: подсоединить шланг к распределительной коробке и компенсатору; открыть вентили на колонках и компенсаторе; от¬крыть вентили № 3 и №4 на распределительной коробке; вращая махо¬вик тройника на 1/4 - 1/2 оборота, приоткрыть зарядный клапан и сразу же закрыть его. Повторить эту процедуру несколько раз и довести давление в колонках уравновешивающего механизма до нормы; закрыть зарядный клапан; закрыть вентили колонок и вентиль ком¬пенсатора; закрыть вентили №3 и №4 на распределительной коробке; отсоединить тройник от зарядного клапана компенсатора и навинтить на него крышку; отсоединить приспособление от уравновешивающего механизма и ввинтить ключом пробку в левой колонки.

Вопросы для закрепления изученного материала.

1. Назначение и устройство нижнего станка.

Нижний станок - неподвижная при наводке часть лафета, предназначенная для опоры вращающейся части гаубицы, а также для обеспечения связи ее с ходовой частью. Нижний станок в свой состав включает лобовую коробку, две станины и домкрат с поддоном.

2. Назначение и устройство гидроаппаратуры.

Гидроаппаратура предназначена
для обеспечения работы домкрата с поддоном и регулирования давления в колонках уравновешивающего механизма через компенсатор. Она состоит из бака, насоса, распределительной коробки, трубопроводов. Смонтирована на нижнем станке.
