- •ФАКУЛЬТЕТ ВОЕННОГО ОБУЧЕНИЯ при
- •Учебные цели: Изучить назначение и устройство нижнего станка и гидроаппаратуры Г 2А65.
- •Занятие 7.
- •1. Назначение и устройство нижнего станка.
- •Нижний станок - неподвижная при наводке часть лафета, пред-назначенная для опоры вращающейся части
- •лобовая коробка представляет собой коробчатую сварную конструкцию, т-образной формы. к лобовой коробке шарнирно
- •Снизу лобовой коробки крепится двунога домкрата и шток. По бокам передней части приварены
- •а также проушины для крепления стяжек, которыми качающаяся часть гаубицы крепится за крюки
- •Станины - коробчатые, сварные, раздвижные.
- •Конструкция правой и левой станин одинаковая. Каждая станина состоит из короба станины, шарнирной
- •Реечный домкрат и каток.
- •Спереди станины имеют проушины, которыми упираются в упоры нижнего станка и ограничивают сведение
- •В хоботовой части имеется сцепная балка, которая предназначена для соединения станин с фаркопом
- •Домкрат с поддоном является третьей точкой опоры лафета при стрельбе.
- •В походном положении используется как опора для качающейся части гаубицы.
- •Домкрат состоит из гидроцилиндра--1, поддона--2 трубопроводов--3. Поддон является опорной плитой.
- •Гидроцилиндр предназначен для вывешивания гаубицы с отрывом колес от грунта и передачи через
- •Вентиль
- •Цилиндр ввинчен в опору. Шток вставлен до упора в цилиндр с двумя комплектами
- •Двунога закреплена на нижнем станке и соединена с домкратом стопорами. Трубопроводы служат для
- •1 – гидроцилиндр, 2 – поддон, 3 – трубопровод, 4 – опора, 5
- •2. Назначение и устройство гидроаппаратуры.
- •Гидроаппаратура предназначена для обеспечения работы домкрата с поддоном и регулирования давления в колонках
- •8 – бак 11 – сетка, 12 – крышка
- •Распределительная коробка закреплена на насосе.
- •Распределительная
- •Она состоит из корпуса 14 с двумя вентилями №3 и №4, предохранительного устройства
- •Вентили обеспечивают распределение масла при работе домкрата или дозаправки маслом компенсатора.
- •Насос предназначен для подачи масла от бака через распределительную коробку к исполнительным органам
- •На кронштейне корпуса установлено на оси 20 коромысло 21, шарнирно соединенное с плунжерами.
- •Использование рычаг
- •3. Порядок работы с гидроаппаратурой, действия с домкратом и уравновешивающим механизмом.
- •1 – гидроцилиндр,
- •Действие домкрата и гидроаппаратуры заключается в следующем. При вывешивании орудия домкрат с поддоном
- •Вентиль № 2 гидроцилиндра открыт, вентиль № 1 - закрыт. Вентили №3 и
- •При работе насоса масло из бака по трубопроводу через насос подается в поршневую
- •При подъеме поддона вентиль № 2 необходимо закрыть и работать насосом. При этом
- •Чтобы
- •Регулировка давления в уравновешиваю щем механизме
- •присоединить к штуцеру к другому концу шланга подсоединить тройник; открыть вентиль № 4
- •Давление в колонках контролируется по манометру на приспособлении, ввинченному в отверстие левой колонки
- •Если давление в колонках уравновешивающего механизма больше нормы, следует: подсоединить шланг к распределительной
- •Вопросы для закрепления изученного материала.
- •1. Назначение и устройство нижнего станка.
- •Нижний станок - неподвижная при наводке часть лафета, предназначенная для опоры вращающейся части
- •2. Назначение и устройство гидроаппаратуры.
- •Гидроаппаратура предназначена
- •ЗАКЛЮЧИТЕЛЬНАЯ ЧАСТЬ ЗАНЯТИЯ

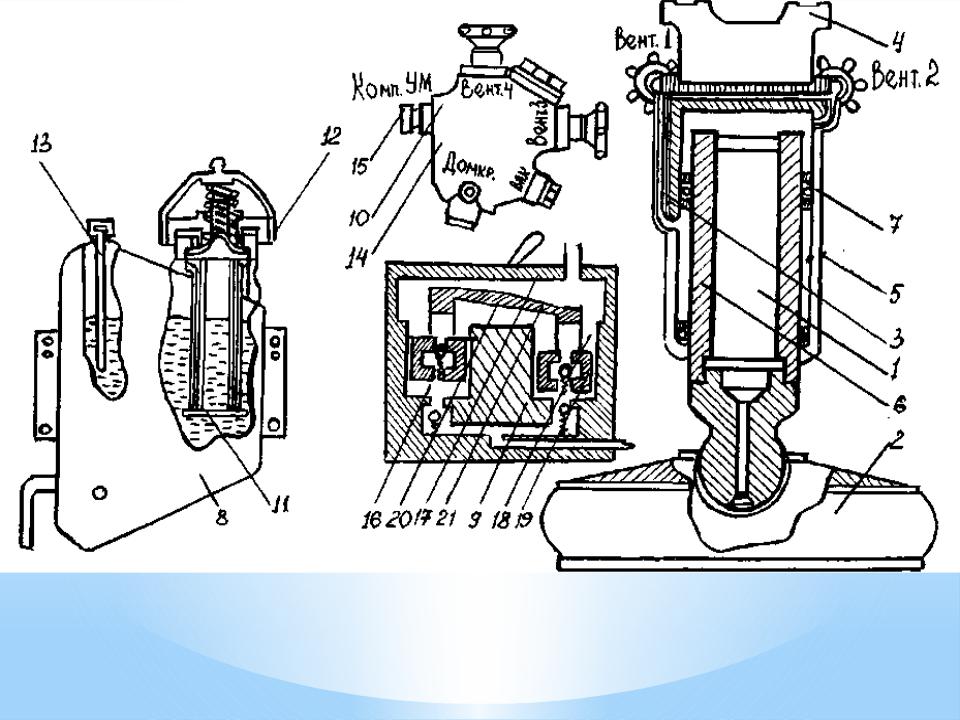

1 – гидроцилиндр, 2 – поддон, 3 – трубопровод, 4 – опора, 5 – цилиндр, 6 – шток, 7 – уплотнение, 8 – бак, 9 – насос, 10 – распределительная коробка, 11 – сетка, 12 – крышка, 13 - щуп, 14
– корпус распределительной коробки, 15 – штуцер, 16 – плунжерный насос, 17 – корпус насоса, 18 – цилиндр насоса, 19 –

2. Назначение и устройство гидроаппаратуры.

Гидроаппаратура предназначена для обеспечения работы домкрата с поддоном и регулирования давления в колонках уравновешивающего механизма через компенсатор.

8
10
3
3
9

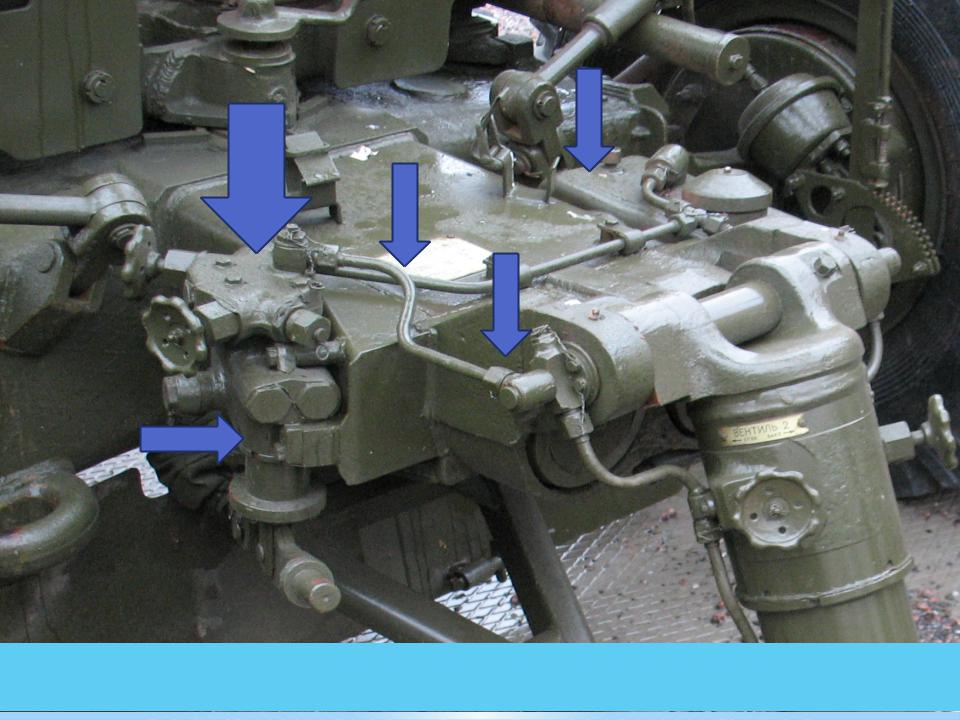

Она состоит из бака 8, насоса 9, распределительной коробки 10, трубопроводов 3. Смонтирована на нижнем станке.

13
2 1

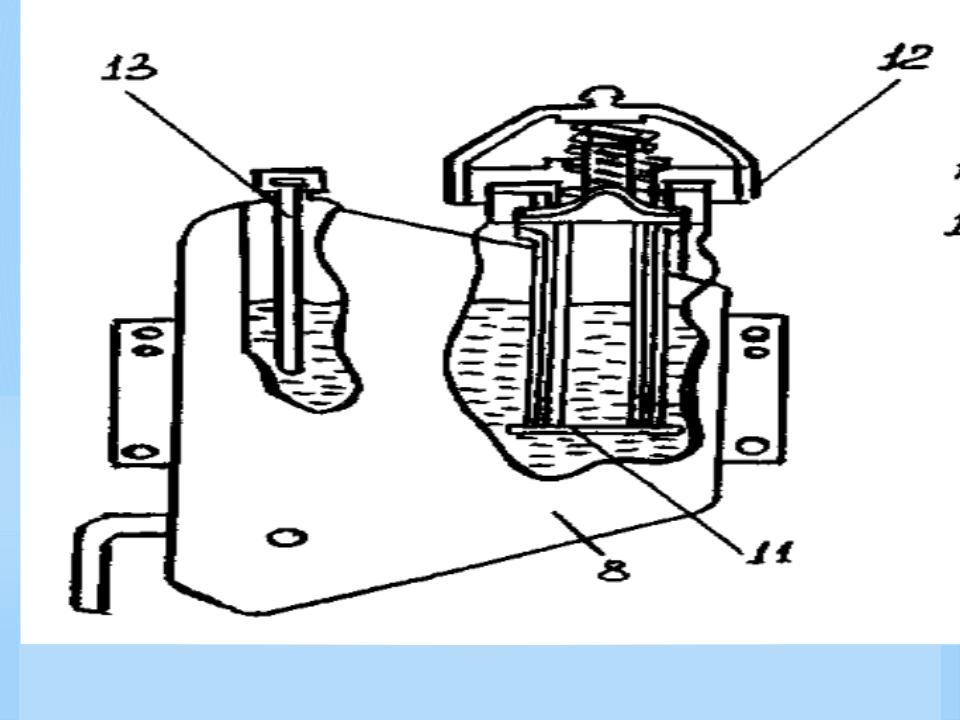

Бак крепится к кронштейнам нижнего станка. Сверху имеет отверстие с сеткой 11 и крышкой 12 для заливки масла в гидроаппаратуру и щуп 13 для замера
уровня масла.

8 – бак 11 – сетка, 12 – крышка
13-щуп

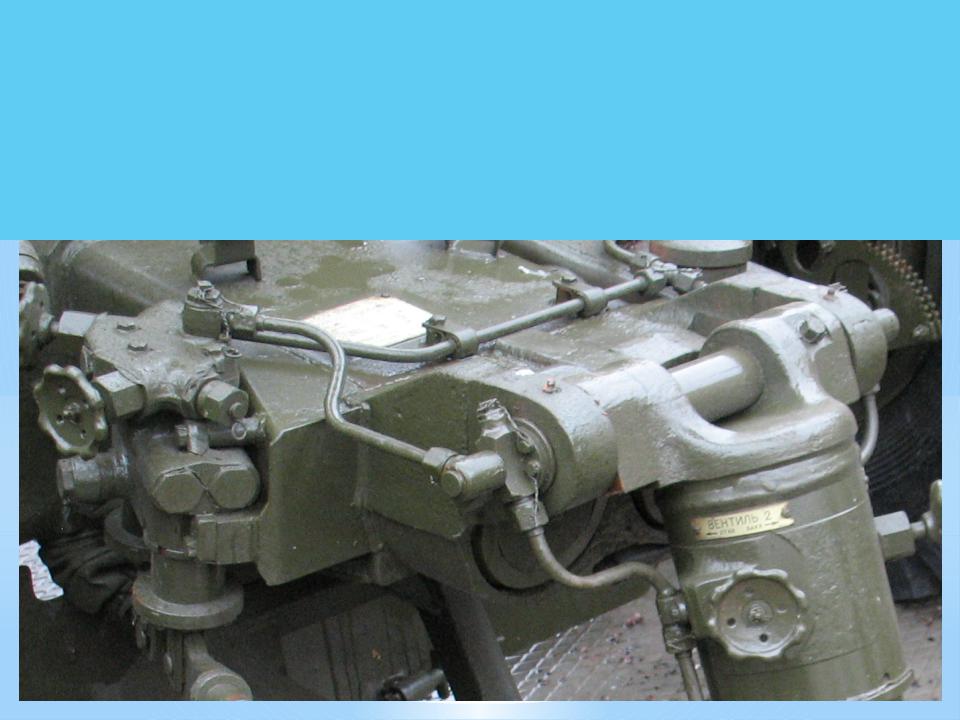

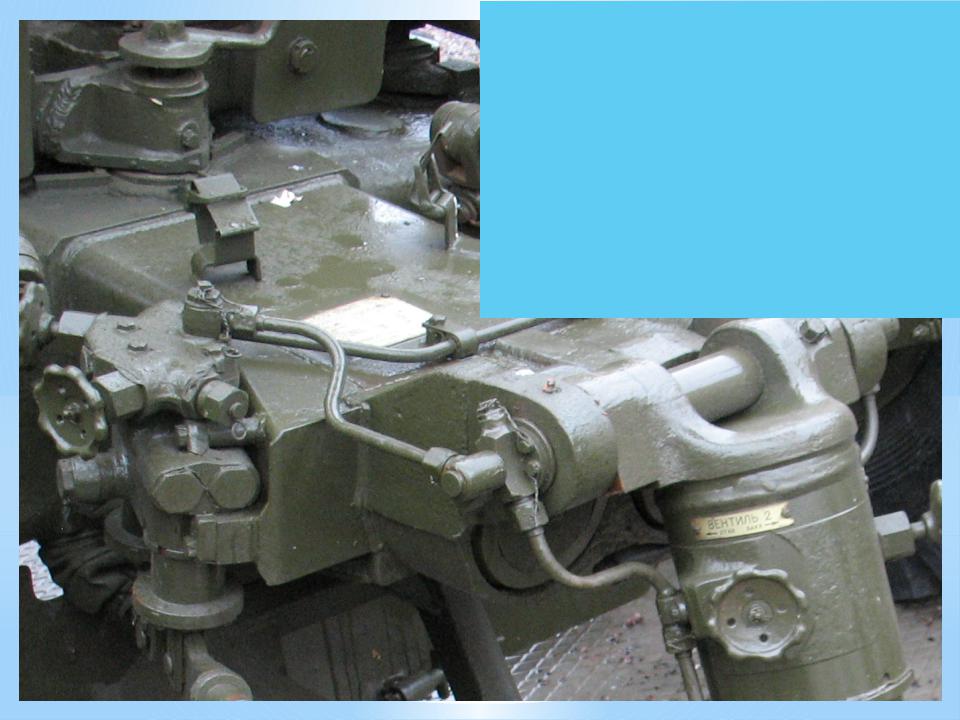

Распределительная коробка закреплена на насосе.
Входное отверстие распределительной коробки соединено с выходным отверстием насоса трубопроводом.

Распределительная |
коробка |
обеспечивает |
|||
распределение масла |
из |
гидроцилиндра |
в бак, |
||
дозаправку |
компенсатора |
уравновешивающего |
|||
механизма, |
слив масла из |
него в |
бак, |
защиту |
гидроаппаратуры при повышении давления масла больше нормы.

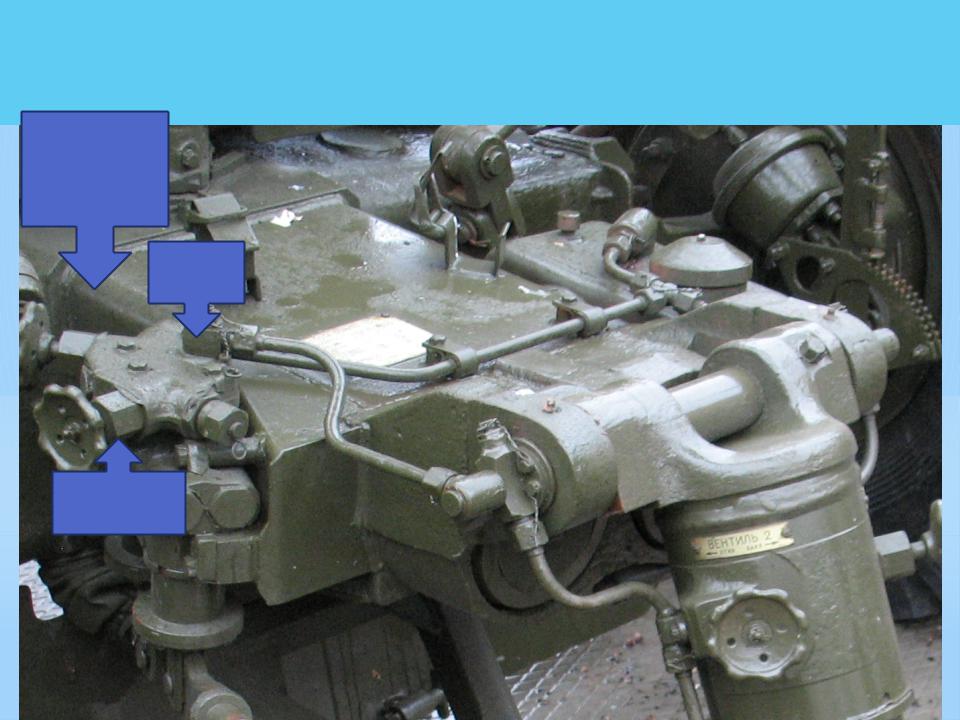

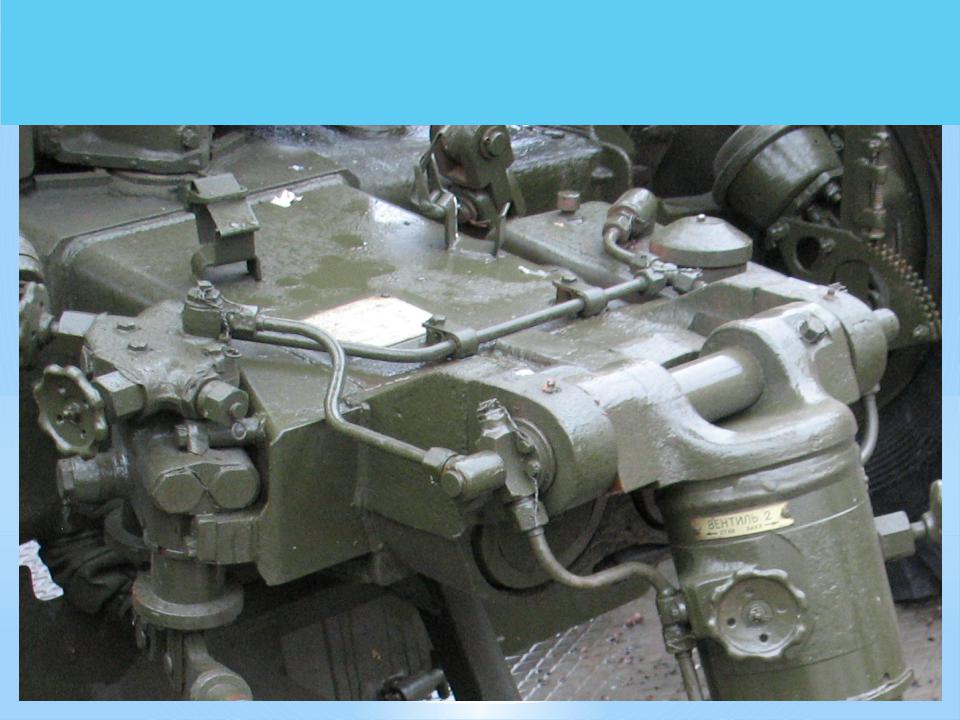

Она состоит из корпуса 14 с двумя вентилями №3 и №4, предохранительного устройства и заправочного штуцера 15.
Вентиль
4
14
Вентиль
3
