6. Топологическое описание схемы

Топология электрических схем – это способ соединения отдельных компонентов схем (конфигурации схем).

Топологическое описание схемы выполняется разными способами, например, графами. Граф – это совокупность отрезков произвольной длины и формы, называемых ветвями (ребрами) и точек пересечения ветвей – вершин.

Для составления графа воспользуемся эквивалентной схемой замещения транзистора.

Рис 10. Эквивалентная схема замещения

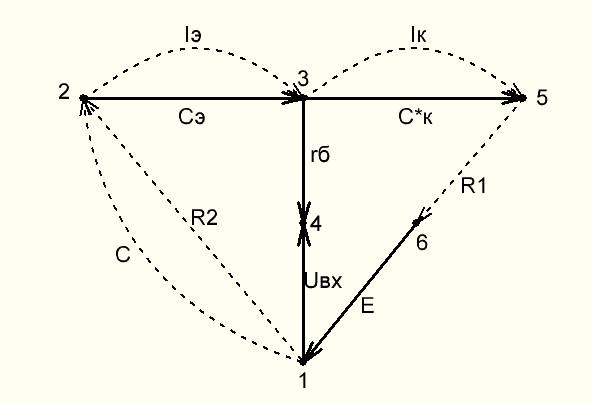

Рис11. Граф исходной схемы.

7.Математическая модель схемы.

Математическая модель схемы составляется по методу переменных состояния. Достоинство этого метода состоит в том, что он позволяет сформулировать ММС в виде системы дифференциальных уравнений, т.е. в форме Коши с минимальным набором переменных. Идея метода заключается в том, что базисными координатами являются те, которыефактически определяют состояния схемы, т.е. наполнение в схеме энергии.

Алгоритм составления ММС следующий:

1. Задаются исходные значения на ветвях собственного дерева U_c1(0),…,U_cn(0).

2. По уравнению U_св=-F·U_впри известной матрицы F определяются напряжения на связях являющихся зависимыми переменными.

3. Определяются токи связей с учетом полученных на этапе 2 напряжений U_св и ММК схемы.

4. Определяются токи ветвей через транспортную матрицу F по уравнению I_в=F^т·I_св

5. Токи ветвей через ММК выражаются через U_в и цикл, таким образом, замыкается.

Выделим из графа дерево:

8.Моделирование схемы с применением ппп «MicroCap»

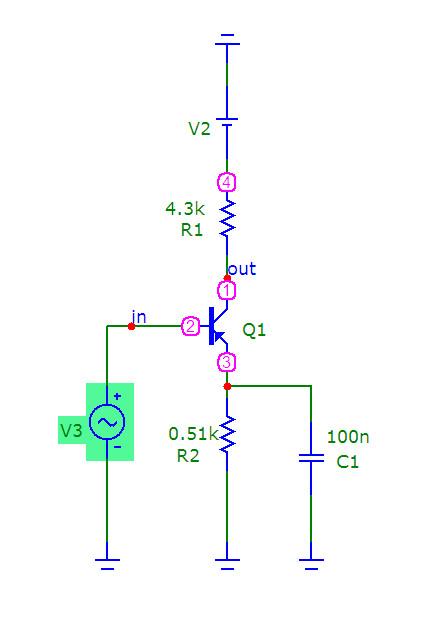

Проводим анализ исходной схемы в пакете прикладных программ «Micro-Cap»:

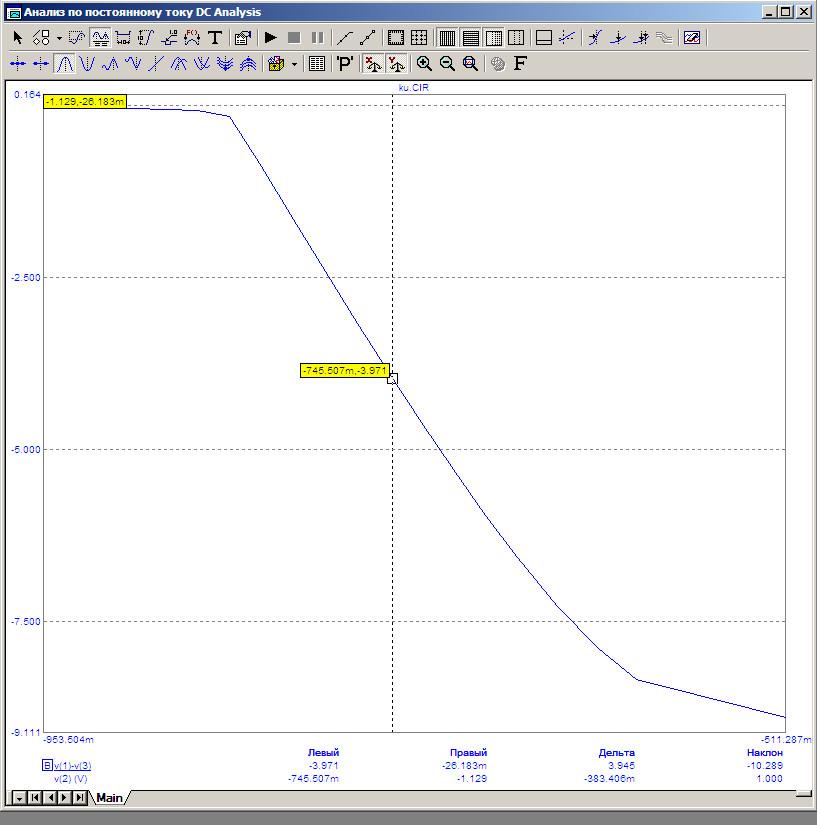

Передаточная характеристика каскада

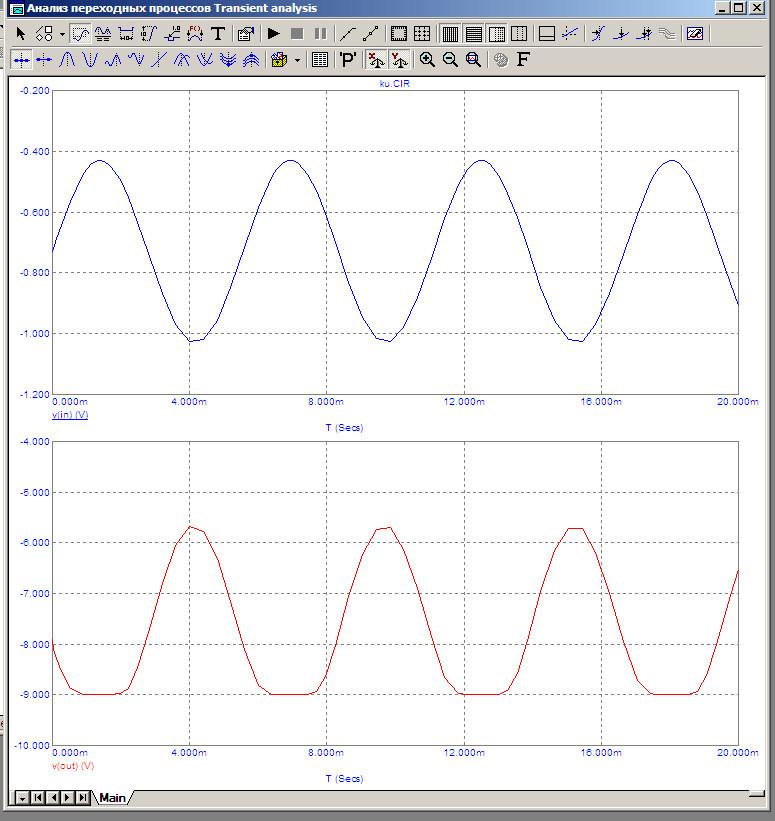

каскада на синусоидальное воздействие

Параметры воздействия: Uвх = Um . sin(2πf . t)-Uрт;

Um = 0,2 В;

Uрт=0,73В;

f = 180 Гц.

9. Заключение

В данной курсовой работе был рассмотрен усилительный каскад с общим эмиттером. Также был разработан усилитель в соответствии с данными технического задания, рассчитаны токи и напряжения на всех элементах схемы методом переменных состояния. С помощью ЭВМ смоделированы переходные и частотные характеристики каскада в ППП «MicroCap». Сопоставлены результаты анализа электронной схемы с экспериментально полученными характеристиками на основе моделирования заданной схемы с использованием современных систем машинного анализа электронных схем.
