Глава 19

Рис. 19.128. УЗИ коленных суставов.

а — 3 года, продольно-медиальное сканирование:

4 — метафиз бедренной кости; 5 — эпифиз бедренной кости; 6 — эпифиз большеберцовой кости; 1 — ме­диальная коллатеральная связка; 2 — капсула сустава; 3 — тело медиального мениска. 6 — 4 года, продольно-заднемедиальное сканирование:

1 — эпифиз бедренной кости (медиальный мыщелок); 2 — эпифизарный хрящ; 3 — задний рог медиаль­ного мениска; 4 — эпифиз большеберцовой кости (ядро оссификации); 5 — метафиз большеберцовой кости; 6 — lig.collaterale tibiale.

ксимального отдела большеберцовой кости в области Гердиевого бугорка. Фасция бедра лег­ко визуализируется как тонкий волокнистый гиперэхогенный тяж.

Нормальная задняя крестообразная связка определяется при УЗИ как гипоэхогенная изог­нутая структура с дугообразным ходом (рис. 19.133). Гипоэхогенную ее характеристику в пос­ледние годы объясняют ультразвуковым эффектом анизотропии. Сканирование связки осуще­ствляют из заднего доступа с ротацией датчика вдоль оси большеберцовой кости. Переднюю крестообразную связку можно выявить как гиперэхогенный тяж при условии сгибания коле­на более чем на 90°, установке датчика на уровень инфрапателлярной области вдоль оси боль­шеберцовой кости и дальнейшей его ротации на 30° по часовой стрелке для левого колена и против часовой стрелки для правого колена (см. рис. 19.118).

Рис. 19.129. УЗИ коленного сустава. Переднее поперечное сканирование.

1 — надколенник; 2 — волокна медиального ретина-кулума.

433

Рис. 19.130. УЗИ коленного сустава. Продольно-заднелатеральный доступ.

1 - латеральный мениск; 2 — латеральный мыщелок бедрен­ной кости; 3 — tractus iliotibialis; 4 — область прикрепления сухожилия m.popliteus.

При сканировании задним доступом визуализиру­ются сосудисто-нервный пучок подколенной ямки, ме­диальная и латеральная головки икроножной мышцы, дистальная часть волокон сухожилия полуперепонча­той мышцы, задний рог внутреннего мениска и задний рог наружного мениска, задняя крестообразная связка. Сосудисто-нервный пучок при этом представляется смещенным латерально в подколенной ямке.

Подколенная артерия располагается позади вены, ниже визуализируются мышечные пуч­ки подколенной мышцы. Сухожилия медиальной и латеральной головок икроножной мыш­цы начинаются от соответствующих мыщелковых поверхностей бедренной кости. Сухожи­лие полуперепончатой мышцы прикрепляется к заднемедиальнои поверхности проксималь­ной части большеберцовой кости. Между сухожилием полуперепончатой мышцы и медиальной головкой икроножной мышцы располагается небольшая сумка. При появлении в ней синовиальной жидкости она расценивается как киста Бейкера (рис. 19.134). Ориенти-

Рис. 19.131. УЗИ коленного сустава. 4 года. Продольно-заднемедиальное сканирование.

I — эпифиз бедренной кости; 2 — умеренно гипоэ-хогенный задний рог медиального мениска; 3 — зона роста большеберцовой кости; 4 — эпифизар-ный хрящ большеберцовой кости.

Рис. 19.132. УЗИ коленного сустава. 4 года. Продольно-заднелатеральное сканирование.

Стрелками указан задний рог латерального менис­ка, на фоне которого гипоэхогенная продольная по­лоска — связка Врисберга (Wrisberg lig.)

434

Рис. 19.133. УЗИ коленного сустава взрослого. Заднее продольное сканирование.

PCL — задняя крестообразная связка (гипоэхогенная).

рами для визуализации этой сумки при поперечном сканировании являются: задняя поверхность медиаль­ного мыщелка бедренной кости, покрытая гиалиновым хрящом, сухожилие полуперепончатой мышцы, волок­на икроножной мышцы.

Синовиальные сумки коленного сустава (см. рис. 19.107):

— сумка подколенной ямки расположена между су­хожилием полуперепончатой мышцы и медиальной го­ловкой икроножной мышцы;

— супрапателлярная сумка (или карман) идет кзади

от сухожилия четырехглавой мышцы бедра, распространяется на 60 мм выше надколенника. Является верхним отделом суставной полости;

— препателлярная сумка — подкожная, поверхностная, расположена кпереди от надколен­ника;

— поверхностная инфрапателлярная сумка — лежит между бугристостью большеберцовой кости и кожей, кпереди от связки надколенника;

— глубокая инфрапателлярная сумка — находится между сухожилием собственной связки надколенника и бугристостью большеберцовой кости;

— Pes anserine bursa — расположена у переднемедиального отдела проксимального эпифиза большеберцовой кости, где формируется общее сухожилие m. semitendinosus, m. gracilis, т. sartorius;

— bursa iliotibialis — идет между широкой фасцией бедра и латеральным мыщелком бедра;

— сумка между малоберцовой коллатераль­ной связкой и сухожилием двуглавой мышцы бедра.

Рис. 19.134. УЗИ коленного сустава.

Заднее поперечное сканирование области полуперепончато-икроножной сумки.

1 — сухожилие и частично полуперепончатая мыш­ца; 2 — сухожилие медиальной головки икроножной мышцы; 3 — область синовиальной сумки.

435

Рис. 19.135. КТ коленного сустава.

а — 13 лет, аксиальная плоскость через надколенник: 1 — надколенник; 2 — медиальный ретинакулум; 3 — волокна латерального ретинакулума; 4 — метафиз бед­ренной кости.

б — аксиальная плоскость через эпифиз бедренной ко­сти.

1 — собственная связка надколенника; 2 — медиальный мыщелок бедра; 3 — латеральный мыщелок бедра; 4 — область прикрепления сухожилия m. popliteus; 5 — меди­альная коллатеральная связка; 6 — межмыщелковое воз­вышение; 7 — инфрапателлярное жировое тело. в — аксиальная плоскость через эпифиз берцовой кости: 1 — эпифиз большеберцовой кости; 2 — эпифиз мало­берцовой кости; 3 — бугристость большеберцовой кос­ти; 4 — зона роста.

г — реформация в сагитальной плоскости: 1 — эпифиз бедренной кости; 2 — эпифиз большебер­цовой кости; 3 — бугристость и зона роста большебер­цовой кости; 4 — диафиз бедренной кости; 5 — надко­ленник; 6 — собственная связка надколенника; 7 — ин­фрапателлярное жировое тело.

436

РЕНТГЕНОАНАТОМИЯ ГОЛЕНОСТОПНОГО СУСТАВА И СТОПЫ

По взаимоотношению костных структур и окружающих мягких тканей область голеностоп­ного сустава и стопы относится к одной из самых сложных. Голеностопный сустав образован суставными поверхностями дистальных эпифизов костей голени и блоком таранной кости. Дистальный эпифиз болыпеберцовой кости имеет приближенно квадратную форму с закруг­ленными гранями, с медиальной ее стороны имеется направленный книзу выступ — меди­альная лодыжка. На латеральной стороне дистального метаэпифиза этой кости находится вы­резка с шероховатой поверхностью, к которой прилегает малоберцовая кость. Суставным ги­алиновым хрящом покрыты дистальная вогнутая поверхность эпифиза и внутренняя поверхность медиальной лодыжки. Дистальный эпифиз малоберцовой кости носит название латеральной лодыжки. На внутренней ее стороне находится суставная поверхность, не рас­пространяющаяся на верхушку лодыжки.

У таранной кости различают тело, шейку и головку. Верхняя поверхность тела таранной кости во фронтальной плоскости имеет форму блока со слабо выраженным углублением в центре и двумя валами — медиальным и латеральным. В сагиттальной плоскости верхняя поверхность тела таранной кости выпуклая, с несколько более пологим и коротким пере­дним склоном и более крутым и длинным задним. Суставным гиалиновым хрящом покрыты верхняя поверхность блока и верхняя часть боковых поверхностей. Верхняя и медиальная суставные поверхности сочленяются с эпифизом и медиальной лодыжкой большеберцовой кости, латеральная суставная поверхность — с латеральной лодыжкой. Таким образом, суставная щель голеностопного сустава во фронтальной плоскости имеет П-образную форму, в сагиттальной дугообразную.

Скелет стопы подразделяют на три отдела — предплюсну, плюсну и фаланги пальцев. Пред­плюсна, в свою очередь, разделяется на передний и задний отделы.

В состав заднего отдела предплюсны входят две кости — таранная и пяточная, располо­женные одна над другой. Таранная кость, кроме уже отмеченных частей (тела, шейки и го­ловки), имеет также два отростка — латеральный и задний. В последнем различают два бу­горка — медиальный и латеральный. На головке таранной кости находится ладьевидная су­ставная поверхность, на нижней поверхности тела — пяточные суставные поверхности, разделенные бороздой пазухи предплюсны. У пяточной кости различают тело и пяточный бугор. С медиальной стороны тела находится прямоугольный костный выступ — опора та­ранной кости. На верхней поверхности тела расположены передняя, средняя и задняя та­ранные суставные поверхности и борозда пазухи предплюсны, на передней стороне тела — кубовидная суставная поверхность.

В состав переднего отдела предплюсны входят пять костей. Ладьевидная кость имеет от­носительно небольшую толщину, поверхность ее, обращенная к головке таранной кости, вог­нутая, обращенная к клиновидным костям — выпуклая. На нижнемедиальной поверхности ладьевидной кости находится достаточно большая бугристость, на которую суставные повер­хности не распространяются. Кубовидная кость по форме соответствует своему названию. Суставным гиалиновым хрящом покрыты три ее поверхности — дорсальная, которой она со­членяется с пяточной костью, вентральная, с которой сочленяются IV и V плюсневые кости, и медиальная, которой кубовидная кость сочленяется с латеральной клиновидной костью. Вентральнее ладьевидной кости располагаются три клиновидные кости — медиальная, про­межуточная и латеральная, сочленяющиеся с одной стороны с ладьевидной костью, а с дру­гой — с I, II и III плюсневыми костями.

437

Лучевые критерии анатомо-томографических соотношений

Критерием правильности анатомических соотношений является равномерная высота рен­тгеновской суставной щели (горизонтальная ее часть) и расположение на одном уровне латераль­ного края эпифиза болыиеберцовой кости и латерального края блока таранной кости. В сагит­тальной плоскости показателем правильности соотношений считается равномерная высота рен­тгеновской суставной щели и расположение на одном уровне центров сочленяющихся суставных поверхностей эпифиза большеберцовой кости и блока таранной. На рентгенограммах стопы после окончания ее формирования при оценке пространственного положения пяточной и таранной костей во фронтальной и сагиттальной плоскостях используется ряд показателей.

В сагиттальной плоскости положение таранной кости характеризует величина таранно-берцового угла, образующегося при пересечении продольных осей этих костей. Нормативное значение этого угла — 90°. Пространственное положение пяточной кости характеризует вели­чина пяточно-подошвенного угла, образующегося при пересечении двух линий, одна из ко­торых проводится касательно к нижней поверхности пяточной кости, а вторая соединяет нижнюю поверхность пяточного бугра и нижнюю поверхность головки I плюсневой кости. Нормативное значение этого угла 15—20°.

Во фронтальной плоскости показателем нормы пространственных положений названных костей является пересечение их продольных осей под углом 12—15° (пяточно-таранный угол). Величина продольного свода стопы характеризуется величиной угла, образующегося при пе­ресечении линий, касательных к нижним поверхностям пяточной и I плюсневой костей на рен­тгенограмме, произведенной в боковой проекции. Показателем нормы считается значение этого угла в диапазоне от 125° до 135°. При анализе снимков стопы могут быть оценены форма, раз­меры, контуры и структура костей скелета стопы, также анатомические соотношения в суста­вах предплюсны, плюснефаланговых и межфаланговых суставах. Критерием правильности этих соотношений являются равномерная высота рентгеновских суставных щелей, адля суставовс не­ровной протяженностью суставных поверхностей (таранно-ладьевидный, плюснефаланговые и межфаланговые суставы) — расположение на одном уровне их центров, для плоских суста­вов — расположение на одном уровне краев суставных поверхностей.

Этапы оссификации голеностопного сустава

Возраст 9 месяцев. Степень оссифицированности метаэпифизов костей голени и скелета стопы немногим отличается от той, которую они имели к концу внутриутробного развития. Хряще­вое строение в течение этого возрастного периода сохраняют: эпифизы костей голени и частично их метафизы, значительная часть пяточной, таранной и кубовидной костей и полностью — ла­дьевидная, все клиновидные кости предплюсны и эпифизы плюсневых костей и фаланг пальцев. Критерием правильности анатомических соотношений в голеностопном суставе во фронтальной плоскости в связи с отсутствием изображения эпифиза большеберцовой кости и неравномер­ностью высоты рентгеновской суставной щели является параллельность линий, проведенных касательно к дистальной поверхности метафиза большеберцовой кости и к верхней поверхности блока таранной, а также расположение на одном уровне латеральных краев названных повер­хностей. В сагиттальной плоскости показателем нормы анатомических соотношений в голе­ностопном суставе служит расположение на одной вертикальной прямой центров метафиза большеберцовой кости и блока таранной. При оценке пространственного положения таран­ной и пяточной костей во фронтальной и сагиттальной плоскостях используются норматив­ные величины берцово-таранного и пяточно-таранного углов, такие же, как у взрослых. Вели­чина пяточно-подошвенного угла из-за неполной оссифицированности пяточного бугра и неос-сифицированности головки I плюсневой кости отличается от показателей нормы у взрослых и составляет 10—15°.

438

Рис. 19.136. Рентгенограмма голеностопного сустава (1 год).

1 — таранная кость; 2 — пяточная кость; 3 — больше-берцовая кость; 4 — малоберцовая кость.

Рис. 19.137. Рентгенограмма стопы (1 год).

1 — таранная кость; 2 — пяточная кость; 3 — кубовидная кость; 4 — ядро ладьевидной кости; 5 — плюсневые кости.

Критерием правильности анатомических со­отношений в подтаранном суставе в сагитталь­ной плоскости служит проекционное наложе­ние на тело пяточной кости головки таранной не более чем на '/₄ ее вертикального размера. Нор­мативная величина угла продольного свода сто­пы больше, чем у взрослых, и равняется 130— 137°. Невозможна оценка в этот возрастной пе­риод истинных размеров и контуров пяточной, кубовидной и таранной костей, состояние ос­тальных костей предплюсны, эпифизов корот­ких трубчатых костей, анатомических соотно­шений в суставах переднего отдела предплюсны и состояния метаэпифизарных ростковых зон.

Возрасте 1 года до 3 лет (рис. 19.136, 19.137) со­ответствует срокам начала окостенения эпифи­зов коротких трубчатых костей стопы и костей пе­реднего отдела предплюсны. Сроки появления центров оссификации названных анатомических образований не имеют такой точной определен­ности, какой отличается начало оссификации ко­стей запястья, и могут быть названы только при­близительно. Первым, в возрасте примерно 1 года, появляется ядро окостенения дистального эпи­физа болынеберцовой кости. Затем, с интервалом около 1 года, появляется центр оссификации ла­теральной клиновидной кости, и через неболь­шой промежуток времени, приблизительно в воз­расте 2,5 лет, начинают оссифицироваться меди­альная и промежуточная клиновидные кости, эпифизы плюсневых костей и фаланг пальцев, ла­теральная лодыжка. Порядок появления центров оссификации медиальной и промежуточной

438

клиновидных костей не имеет определенной закономерности. В большинстве случаев первой начинает окостеневать медиальная клиновидная кость, однако возможно и одновременное по­явление центров оссификации этих костей и более раннее начало окостенения промежуточ­ной. Латеральная и промежуточная клиновидные кости имеют каждая только одно ядро око­стенения, оссификация медиальной клиновидной кости может происходить из одного, двух и более центров. Окостенение ладьевидной кости начинается в возрасте 3—3,5 лет и происхо­дит чаще из одного центра оссификации, хотя возможно наличие и множественных центров. Хрящевое строение к 3 годам сохраняют: около '/₃ объема эпифиза болыиеберцовой кости, вклю­чая медиальную лодыжку; около '/₂ объема латеральной лодыжки; краевые отделы таранной, пяточной (включая апофиз пяточного бугра) и кубовидной костей; большая часть костей пе­реднего отдела предплюсны и эпифизов коротких трубчатых костей.

В возрасте от 1 до 3 лет форма рентгеновской суставной щели в качестве показателя ана­томических соотношений в голеностопном суставе во фронтальной плоскости использована быть не может, так как из-за возрастного своеобразия формы окостеневшей части эпифи­за болыиеберцовой кости она и в норме имеет клиновидную форму.

Рентгенологические показатели анатомического строения стопы, доступные для анализа, варьируют в зависимости от оссифицированности костей переднего отдела предплюсны. До появления точки окостенения ладьевидной кости возможна оценка пространственного поло­жения пяточной и таранной костей, величины продольного свода стопы. После появления точки окостенения ладьевидной кости становится возможной оценка анатомических соотношений в таранно-ладьевидном суставе во фронтальной и сагиттальной плоскостях и в предплюсне-плюсневом суставе (суставе Лисфранка) во фронтальной плоскости. Критерием их правильности в первом суставе является расположение на рентгенограммах в обеих проекциях центра осси­фикации (или ядра окостенения) ладьевидной кости на уровне центра ладьевидной поверхности головки таранной кости. Критерием правильности анатомических соотношений в ладьевид­но-клиновидном суставе служит расположение на рентгенограмме в подошвенной проекции центра оссификации ладьевидной кости (или центра оссифицированной ее части) на уровне промежутка между костными частями медиальной и промежуточной клиновидных костей (рис. 19.138). Показателем соответствия локального костного возраста паспортному возрасту у детей 2 лет является наличие ядра окостенения латеральной клиновидной кости, у детей 3— 3,5 лет — наличие центра оссификации ладьевидной кости.

Возраст 5—6 лет. В течение данного воз­растного периода происходит почти пол­ное окостенение костей переднего отдела предплюсны, значительно увеличивается степень оссифицированности эпифизов

Рис. 19.138. Рентгенограмма голеностопного сустава (3 года).

1 — эпифиз малоберцовой кости; 2 — эпифиз большеберцовой кости; 3 — таранная кость; 4 — пяточная кость; 5 — ладьевидная кость; 6 — кубовидная кость.

440

Рис. 19.139. Рентгено­граммы голеностопных суставов (6,5 лет).

голени и коротких трубчатых костей стопы, а также пяточной и таранной костей. На рентге­нограмме стопы в подошвенной проекции размеры головки и шейки таранной кости, переднего отдела пяточной, кубовидной, латеральной и промежуточной клиновидных костей, так же как их форма, в общих чертах соответствуют анатомическим. Как ладьевидная, так и медиальная клиновидная кости имеют вид соответствующего костного образования. Вместе с тем конту­ры их местами крупноволнистые (особенно таранной поверхности ладьевидной кости), форма неправиль­ная — ладьевидная кость, например, имеет клино­видную форму с меньшей высотой медиального от­дела. Как уже упоминалось, окостенение этих костей нередко происходит из нескольких центров оссифи-кации. Окостенение ладьевидной кости, даже при на­личии единственного центра оссификации, может протекать неравномерно. Комплекс рентгенологичес­ких показателей анатомического строения голенос­топного сустава и стопы, доступных для анализа, тот же, что и у детей предыдущей возрастной группы (см. рис. 19.137; рис. 19.139, 19.140).

Рис. 19.140. Рентгенограмма стопы (6 лет).

1 — таранная кость; 2 — пяточная кость; 3 — кубовидная кость; 4 — ладьевидная кость; 5 — клиновидные кости; 6 — эпифиз I плюсневой кости; 7 — эпифизы IV и V плюсне­вых костей.

441

Возраст с 9 до 14 лет характеризу­ется окостенением апофизов труб­чатых костей и костей предплюсны. К числу апофизов, окостеневающих в эти возрастные сроки за счет само­стоятельных центров оссификации, относятся: медиальная лодыжка (ее верхушка), медиальный бугорок заднего отростка таранной кости, апофиз пяточного бугра, бугристо­сти ладьевидной и V плюсневой ко­стей. Начало оссификации назван­ных анатомических образований не имеет строго определенных возрас­тных сроков, центры их осифика-ции могут появляться в возрастном диапазоне с 8 до 11 лет. Первыми, в возрасте 8—8,5 лет, появляются 2—

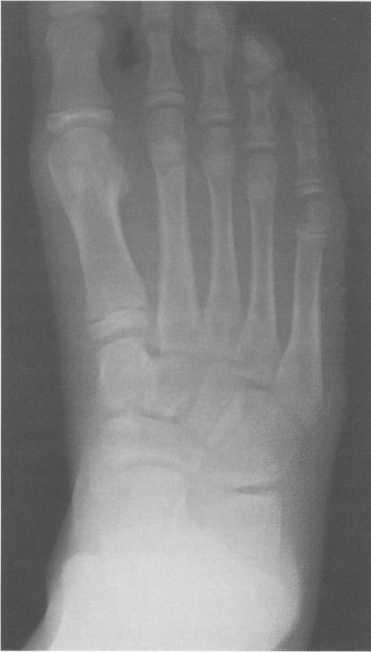

Рис. 19.142. Рентгенограмма костей стопы (13 лет).

Рис. 19.141. Рентгенограмма голеностопного сустава (10 лет).

1 — апофиз и зона роста бугра пяточной кости; 2 — sinus tarsi.

Рис. 19.143. Рентгенограмма голеностопного сустава (13 лет).

442

3 точки окостенения верхушки медиальной лодыжки. Несколько позднее — примерно в 9 лет — выявляются ядро окостенения медиального бугорка заднего отростка таранной кости и одно-два ядра окостенения апофиза пяточного бугра. Самыми последними, в 10—11 лет, начинают окостеневать бугристости ладьевидной и V плюсневой костей. Верхушка латеральной лодыжки самостоятельного центра оссификации не имеет. К 14 годам хрящевое строение сохраняют только метаэпифизарные зоны костей голени и коротких трубчатых костей стопы и ростко­вые зоны апофизов. Отдельного центра оссификации верхушка латеральной лодыжки, явля­ющаяся внесуставным образованием, не имеет, в связи с чем наличие в этом месте отдельного костного фрагмента, хотя бы и окруженного замыкающей пластинкой, является бесспорным признаком перелома. Боковые отделы метаэпифизарных ростковых зон большеберцовой и ма­лоберцовой костей у детей 8—10 лет могут иметь клиновидную форму с основаниями клинь­ев, обращенными наружу. Степень расширения краевых отделов метаэпифизарных ростко­вых зон одинакова, края ее из-за несовпадения изображения передних и задних отделов могут быть двух- или даже многоконтурными. Рентгеновская суставная щель голеностопного суста­ва имеет такую же форму, как у взрослых, высота ее равномерна на всем протяжении.

К концу данного возрастного периода, т. е. у детей 13—14 лет, изображение голеностопного сустава отличается от такового у взрослых только наличием метаэпифизарных ростковых зон костей голени, которые приобретают равномерную высоту на всем протяжении. У задней по­верхности пяточного бугра вначале прослеживается одно относительно массивное ядро окос­тенения его апофиза, имеющее, как правило, центральное положение. Позднее появляются еще два или три ядра окостенения различной формы и толщины. При любом количестве и разме­рах ядер окостенения апофиза пяточного бугра все они имеют четкие контуры и расположены на одинаковом расстоянии от дорсальной поверхности пяточного бугра. У детей 13—14 лет апофиз пяточного бугра выявляется на рентгенограмме на всем его протяжении. При сильно выраженной волнистости апофизарной зоны роста может выявляться несколько контуров задней поверхно­сти пяточного бугра, частично пересекающих изображение апофиза и создающих ложное впечатление фрагментации последнего.

Изображение костей, составляющих стопу, на рентгенограмме в подошвенной проекции идентично таковому у взрослых, за исключе­нием двух особенностей, заключающихся в на­личии метаэпифизарных ростковых зон ко­ротких трубчатых костей и наличии ядра око­стенения бугристости V плюсневой кости (рис. 19.141-19.143).

15—17 лет — это период синостозирования метаэпифизарных и апофизарных ростковых зон. Рентгеновское изображение голеностоп-

Рис. 19.144. Рентгенограмма голеностопного сустава (15 лет).

443

ного сустава и стопы отличается от наблюдаемого у лиц взрослого возраста только наличием вначале суженных ростковых зон, а затем — наличием полосок склероза на месте бывшего их расположения. Комплекс показателей анатомического строения данного отдела костно-сус-тавной системы соответствует взрослым (рис. 19.144).

В норме у взрослого человека рентгеновская ширина внутренней и наружной суставной щели голеностопного сустава составляет 3 мм, а суставные поверхности параллельны. Рентге­новская суставная щель на рентгенограмме голеностопного сустава с ротацией стопы выгля­дит как буква П, при этом ширина ее на всем протяжении одинаковая.

Нормальная анатомия голеностопного сустаеа

Малоберцовая, большеберцовая и таранная кость образуют голеностопный сустав, кото­рый стабилизирован натянутыми спереди и сзади большеберцовыми и малоберцовыми (бер­цовыми) связками (рис. 19.145). Этот комплекс также называют большеберцовым и малобер­цовым синдесмозом. Суставная капсула фиксирована спереди на большеберцовой кости на расстоянии примерно 10 мм проксимальнее от суставной поверхности и в среднем отделе шей­ки таранной кости. В других местах она прикрепляется по краю суставного хряща. Вдоль ме­диальной подошвенной поверхности таранная кость имеет глубокую борозду, sulcus tali, кото­рая формирует «крышу» для жирсодержащего пространства — sinus tarsi. Латерально sinus tarsi граничит с нижним разгибательным ретинакулюмом.

Медиальная коллатеральная связка (известная также как дельтовидная связка) разделена на четыре части, которые начинаются от вершины медиальной лодыжки и продолжаются до ла­дьевидной бугристости и через шейку и тело таранной кости до заднего отростка таранной кости.

Латеральный коллатеральный связочный аппарат состоит из 3 связок: передней таранно-малоберцовой, задней таранно-малоберцовой и пяточно-малоберцовой. Передняя таранно-малоберцовая связка начинается от переднего края латеральной лодыжки и прикрепляется к переднелатеральной поверхности шейки таранной кости. При сгибании она принимает по­чти обратное направление. Эта связка часто разделена, препят­ствует переднему смещению таранной кости, особенно при по­дошвенном сгибании. Задняя таранно-малоберцовая связка на­чинается от задневнутреннего края латеральной лодыжки и идет горизонтально к латеральному бугорку заднего отростка таранной кости. Пяточно-малоберцовая связка начинается у вершины латеральной лодыжки (медиальнее) и идет косо к латеральной поверхности пяточной кости. Она располагается вне сустава и отделена от капсулы сустава жировым слоем, ее первоначальная функция — противостоять супинации.

Рис. 19.145. Связки голеностопного сустава.

1 — lig. intermalleolare posterior; 2 — lig. tibio-talare; 3 — lig. tibio-calcanei; 4 — lig. talo-fibulare posterior; 5 — lig. calcaneo-fibulare; 6 — lig. tibio-fibulare transversum; 7 — lig. tibio-fibulare posterior.

444

Передняя разгибательная группа мышц нижней конечности (рис. 19.146) включает в себя в ме-диолатеральном направлении переднюю большеберцовую мышцу, длинный разгибатель паль­цев и длинный разгибатель большого пальца стопы. Сухожилия передней болыиеберцовой мышцы прикрепляются к подошвенной поверхности основания I плюсневой кости и меди­альной клиновидной кости. Сухожилие длинного разгибателя большого пальца стопы при­крепляется к основаниям проксимальной и дистальной фаланги I пальца, в то время как длин­ный разгибатель пальцев четырьмя сухожилиями прикрепляется к средней и дистальной фа­лангам II—IV пальцев.

Латеральная группа (рис. 19.147, 19.148) состоит из длинной и короткой малоберцовых мышц. Сухожилия обеих мышц идут по наружной поверхности латеральной лодыжки в об­щем синовиальном влагалище, и их поддерживает верхний малоберцовый ретинакулюм. Су­хожилие малоберцовой мышцы прикрепляется к бугристости основания I плюсневой кости и к промежуточной клиновидной кости. Сухожилия короткой малоберцовой мышцы при­крепляется к бугристости основания V плюсневой кости (см. рис. 19.148; рис. 19.149).

Группа поверхностных сгибателей включает в себя трехглавую мышцу, состоящую из трех мышц: икроножной, камбаловидной и весьма непостоянной подошвенной мышцы. Икронож­ная и камбаловидная мышцы имеют общее — пяточное (ахиллово) — сухожилие, которое при­крепляется к задней бугристости пяточной кости (рис. 19.146, 19.148).

Рис. 19.146. МРТ голеностопного сустава, аксиальная плоскость через медиальную

и латеральную лодыжку, Т1-ВИ.

1 — malleolus medialis; 6 — tendo achillis; 7 — tend. m. tibialis posterior; 12 — tend. m. peroneus longus et brevis; 17 — tend. m. extensoris hallucis longus; 19 — tend. m. flexoris hallucis longus; 21 — tend. m. flexoris digitorum longi; 24 — tend. m. tibialis anterior; 25 — tend. m. extensoris digitorum longi; 26 — v., a. tibialis et nervus.

445

Рис. 19.147. Наружные сухожилия голеностопного сустава.

1 — кубовидная кость; 2 — таранная кость; 3 — боль­шеберцовая кость; 4 — малоберцовая кость; 5 — tend, peroneus quadratus; 6 — tuberculum peronei пя­точной кости; 7,8- tend, peroneus longus et brevis.

Глубокие сгибатели (в медиолатеральном направлении): длинный сгибатель пальцев, задняя большеберцовая мышца и длинный сгибатель большого пальца стопы. В дисталь-ной трети голени длинный сгибатель паль­цев пересекает сухожилие задней большебер-цовой мышцы, последняя располагается в более передней медиальной позиции. Между медиальной лодыжкой и пяточной костью располагаются косо ориентирован­ные волокна фасции нижней конечности,

Рис. 19.148. Схема: основные сухожилия области голеностопного сустава.

1 — малоберцовая кость; 2 — большеберцовая кость; 3 — сухожилие m. tibialis posterior; 4 — сухожилие т. flexor digitoram longus; 5 — сухожилие т. flexor digitorum longus accessories; 6 — т. et tend, flexor hallucis longus; 7 — m. soleus; 8 — ахиллово сухожи­лие; 9 — т. et tend, peroneus longus et brevis; 10 — m. et tend, peroneus quadratus.

Рис. 19.149. MPT голеностопного сустава через дистальный межберцовый синдесмоз.

6 — ахиллово сухожилие; 7 — сухожилие m. tibialis poste­rior; 12 — t. т. peroneus longus et brevis; 19 — сухожилие т. flexor hallucis longus; 21 — сухожилие т. flexor digitorum longus; 28 — дистальный межберцовый синдесмоз.

446

Рис. 19.150. MPT стопы, аксиальная плоскость.

1 — пяточная кость; 2 — кубовидная кость; 3, 4, 5 — клиновид­ные кости; 6 — m. adductor hallucis; 19 — сухожилие т. flexor hallucis longus.

покрывающие и защищающие сухожилия сгибателей. Туннель предплюсны граничит с вершиной медиальной лодыжки, медиальной поверхностью таранной и пяточ­ной кости и сгибательным ретинакулюмом. В передне-заднем направлении расположены сухожилие задней большеберцовой мышцы, длинного сгибателя пальцев, задние большеберцовые сосуды и более кзади — сухожи­лия длинного сгибателя большого пальца, проходящие через туннель предплюсны.

Короткий разгибатель пальцев и короткий разгибатель большого пальца начинаются на тыльной поверхности стопы. На подошвенной поверхности в межкостных про­межутках между плюсневыми костями располагаются по­дошвенные межкостные мышцы, а на дорсальной повер­хности в межкостных промежутках — дорсальные межко­стные мышцы. Подошвенные мышцы образуют три длинные группы, которые частично разделены соедини­тельнотканными перегородками. Медиальная группа включает в себя мышцу отводящую, мыш­цу приводящую и короткий сгибатель большого пальца стопы; промежуточная группа — длин­ный сгибатель пальцев, длинный сгибатель большого пальца стопы, короткий сгибатель пальцев, квадратную мышцу подошвы и червеобразные мышцы. Латеральная группа представлена мыш­цей, приводящей наименьший палец стопы, коротким сгибателем наименьшего пальца сто­пы и мышцей, противопоставляющей наи­меньший палец стопы (рис. 19.150, 19.151). Подтаранный сустав сформирован между таранной, пяточной и ладьевидной костями. Анатомически он состоит из двух суставных полостей, разделенных су­ставной капсулой и межкостной таранно-пяточной связкой.

Рис. 19.151. МРТ стопы, корональная плоскость, Т1-ВИ.

16 — плюсневые кости; 17, 18 — сухожилие т. extensor hallucis longus; 19 — сухожилие т. flexor hallucis longus; 20 — сухожилие т. flexor hallucis brevis; 21 — сухожилия т. flexor digitorum longus; 22 — сухожилие т. abductor hallucis.

447

В заднем отделе суставной полости задняя пяточная суставная поверхность таранной кос­ти сочленяется с задней суставной поверхностью пяточной кости, формируя таранно-пяточ-ный сустав. В передних отделах сферическая суставная поверхность головки таранной кости и шейки сочленяется с суставной поверхностью пяточной и ладьевидной костей, формируя таранно-пяточно-ладьевидный сустав.

Длинная подошвенная связка проходит в поверхностном подошвенном слое. Она начина­ется от подошвенной поверхности пяточной кости и прикрепляется к основаниям II—IV плюс­невых костей, пересекая место прикрепления сухожилия длинной малоберцовой мышцы.

МРТ-анашомия голеностопного сустава и стопы

Поперечная плоскость. Голеностопный и подтаранный суставы (рис. 19.152).

Проксимальнее голеностопного сустава на поперечных срезах в медиолатеральном направ­лении визуализируется сухожилие передней большеберцовой мышцы, длинного разгибателя большого пальца стопы, длинного разгибателя пальцев.

Сухожилие задней большеберцовой мышцы, длинного сгибателя пальцев и длинного сги­бателя большого пальца стопы визуализируется в задних отделах в медиолатеральном направ­лении.

Рис. 19.152. МРТ голеностопного сустава и стопы, сагиттальная плоскость, Т1-ВИ.

а — через плоскость ахиллова сухожилия: 1 — пяточная кость; 2 — таранная кость; 3 — сухожилие m. flexor hallucis longus; 4 — processus posterior таранной кости; 5 — эпифиз большеберцовой кости; 6 — ахиллово сухожилие; 7 — кубовидная кость; 8 — пяточно-кубовидная связка; 9 — ладьевидная кость; 10 — голенос­топный сустав; 11 —диафиз большеберцовой кости.

б — через плоскость подтаранного сустава: 1 — пяточная кость; 2 — таранная кость; 3 — межкостные та-ранно-пяточные связки, lig. cervicale; 4 — диафиз большеберцовой кости; 5 — эпифиз большеберцовой кости; 6 — ахиллово сухожилие; 7 — кубовидная кость; 8 — m. abductor digiti minimi; 9 —ладьевидная кость; 10 — подошвенный апоневроз.

Рис. 19.153. MPT голеностопного сустава,

парасагиттальная плоскость через медиальную

поверхность сустава, Т1-ВИ.

1 — медиальная лодыжка; 2 — пяточная кость; 3 — таранная кость; 4 — ладьевидная кость; 5 — клино­видные кости; 6 — ахиллово сухожилие; 7 — сухожи­лие m. tibialis posterior; 8 — т. flexor digitorum brevis.

Самое сильное из сухожилий, на поперечных срезах визуализируемое в виде овала, располо­женного более кзади,— ахиллово сухожилие. Его задний край выпуклый, а передний — плос­кий.

Короткие малоберцовые мышцы и их сухо­жилия (располагающиеся кзади и латерально), сухожилия длинной малоберцовой мышцы рас­полагаются как латеральная группа мышц кзади от латеральной лодыжки. Передний сосуди­сто-нервный пучок (передняя большеберцовая артерия и вена, глубокий малоберцовый нерв) спускается кзади от сухожилий разгибателей, в то время как задний сосудисто-нервный пучок (задняя большеберцовая артерия и вена, болыпеберцовый нерв) определяется как структура низкой интенсивности сигнала на Т2-ВИ, расположенная кпереди медиально от длинного сги­бателя большого пальца. Икроножный нерв визуализируется как структура низкой интенсив­ности сигнала среди жировой ткани с высокой ИС кзади от малоберцовых сухожилий.

Кроме вышеперечисленных мышц, сухожилий, сосудов и нервов, на поперечных срезах на уровне нижнего полюса латеральной лодыжки визуализируется часть дельтовидной связки (медиальная связка, которая состоит из большебер-цовой ладьевидной, передней большеберцовой таранной и большеберцово-пяточной связки). Задняя малоберцово-та-ранная связка визуализируется на всем протяжении как структура низкой интенсивности сигнала, в то время как пе­редняя малоберцово-таранная и малоберцово-пяточные связки визуализируются сегментарно. Визуализация их на всем протяжении требует изменения положения стопы или получения изображений в различных плоскостях.

Стопа. Поперечные срезы через стопу на уровне плюс­невых костей выявляют сухожилия разгибателей как струк-

Рис. 19.154. МРТ голеностопного сустава, Т1-ВИ, парасагиттальная плоскость через латеральные отделы сустава.

1 — метадиафиз малоберцовой кости; 2 — эпифиз малоберцовой кости (латеральная лодыжка); 3,4 — сухожилие m. peroneus longus et brevis; 5 — пяточно-малоберцовая связка.

449

туры низкой интенсивности сигнала, окруженные жировой тканью с высокой ИС кзади от кости (см. рис. 19.149). Межкостные мышцы могут определяться между плюсневыми костя­ми, в то время как мышечное брюшко и сухожилия мышцы, отводящей V палец и сгибатель V пальца стопы, визуализируются латерально от V плюсневой кости. Мышца, отводящая боль­шой палец стопы, сухожилия длинного сгибателя большого пальца стопы, мышца, приводя­щая большой палец стопы и сухожилие длинного сгибателя пальцев, дифференцируются в ме-диолатеральном направлении по подошвенной поверхности стопы.

Сагиттальная плоскость. Голеностопный и под таранный сустав. Сагиттальные срезы показы­вают длинные мышцы стопы на всем протяжении. Они также дают хорошее изображение ко­стных структур, формирующих голеностопный и подтаранные суставы, и особенно подходят для визуализации суставных поверхностей, включая суставной хрящ (см. рис. 19.152; рис. 19.153, 19.154).

Срединный и сагиттальный срезы выявляют сухожилия задней большеберцовой кости и длинного сгибателя пальцев стопы, которые проходят кзади от медиальной лодыжки. Длин­ный сгибатель большого пальца стопы идет вдоль задней поверхности таранной кости и под опорой таранной кости в борозду таранной кости, на подошвенной части его сухожилие про­ходит под длинным сгибателем пальцев, посылая фиброзные волокна к нему, и заканчивает­ся у дистальных фаланг II и III пальцев (редко у IV пальца).

Квадратная мышца подошвы визуализируется на подошвенной стороне стопы, начинает­ся от нижней поверхности пяточной кости и прикрепляется вдоль и дистальнее сухожилий длинного сгибателя пальцев.

Рис. 19.155. Связки подтаранного сустава.

а — связки подтаранного сустава в корональной плоскости:

1 — lig. cervicale; 2 — retinaculum extensor inferior — pars medialis; 3 — lig. canalis tarsi; 4 — retinaculum extensor

inferior — pars intermedius; 5 — retinaculum extensor inferior — pars lateralis.

б — области прикрепления связок подтаранного сустава в аксиальной плоскости:

I — передняя фасетка пяточной кости; II — медиальная фасетка; III — задняя фасетка.

450

Рис. 19.156. MPT голеностопного сустава, Т1-ВИ.

а — корональная плоскость сканирования:

1 — медиальная лодыжка; 2 — пяточная кость; 3 — таранная кость; 7 — сухожилие m. tibialis posterior; 12 — сухожилие т. peroneus et brevis; 13 — болыпеберцовая кость; 14 — глубокие таранно-большеберцовые во­локна медиальной коллатеральной связки (дельтовидной); 15 — сухожилие m. flexor digitorum longus. б — корональная плоскость сканирования через область sinus tarsi:

1 — большеберцовая кость, медиальная лодыжка; 2 — наружная лодыжка; 3 — lig. calcanei-fibulare; 4 — lig. cervicale; 5 — lig. canalis tarsi.

Средние сагиттальные срезы особенно полезны для визуализации суставных поверхнос­тей голеностопного и подтаранного суставов. В обоих суставах суставной хрящ выглядит как линейная зона средней интенсивности сигнала на Т1-ВИ.

Подтаранный сустав можно разделить на передний и задний отделы, разделенные сину­сом предплюсны. Синус почти полностью заполнен межкостной таранно-пяточной связкой, которая лежит в жировой ткани с высокой ИС. Мышцы и сухожилия длинного сгибателя боль­шого пальца стопы визуализируются кзади от болыпеберцовой кости.

Жировая подушка ахиллова сухожилия и само ахиллово сухожилие располагаются непос­редственно кзади от этих структур.

Сагиттальные срезы через дистальный отдел малоберцовой кости изначально демонстри­руют продольный ход малоберцовых сухожилий. Сухожилия короткой малоберцовой мыш­цы располагаются кпереди от сухожилия длинной малоберцовой мышцы и продолжаются ди-стальнее к основанию V плюсневой кости. Сухожилия, расположенные кзади от длинной

451

малоберцовой мышцы, выявляются на крайних срезах вдоль латерального края пяточной ко­сти и идут медиально к медиальной и промежуточной клиновидной костям.

Корональная плоскость. Голеностопный и подтаранный суставы (рис. 19.156). Корональные срезы через задние отделы большеберцовой и малоберцовой кости показывают сегментарно сухожилие задней большеберцовой мышцы и длинный сгибатель пальцев медиальнее от боль­шеберцовой кости. Сухожилия малоберцовых мышц выявляются как структуры с низкой ИС под вершиной латеральной лодыжки. Так же как сагиттальные срезы, срединные корональ­ные срезы позволяют оценивать суставные поверхности и суставной хрящ таранной и боль­шеберцовой кости. Плотная задняя болынеберцово-таранная связка визуализируется как структура с низкой ИС между медиальной лодыжкой и медиальной поверхностью таранной кости. Синус предплюсны определяется в области подтаранного суставного пространства, с жировой тканью с высокой ИС и частью межкостной таранно-пяточной связки (рис. 19.155). Срезы, выполненные на уровне сухожилия длинного сгибателя большого пальца стопы, по­зволяют визуализировать его под опорой таранной кости.

Ультразвуковая анатомия голеностопного сустава о стопы

При ультразвуковом исследовании области голеностопного сустава предметом изучения являются в основном сухожилия, которые условно делят согласно анатомическим регионам (рис. 19.157, 19.158).

Медиальные сухожилия. Группу медиальных сухожилий образуют сухожилие задней боль­шеберцовой мышцы, сухожилие длинного сгибателя пальцев и сухожилие длинного сгибате­ля большого пальца. Датчик устанавливают сразу за медиальной лодыжкой, вначале в попереч­ном положении для ориентации, а затем и в продольной плоскости. Все описанные сухожи-

Рис. 19.157. УЗИ голеностопного сустава (взрослый).

1 — таранная кость; 2 — переднее «жировое тело» голеностопного сустава; 3 — сухожилие m. flexor digitorum.

Рис. 19.158. Сумки ахиллова сухожилия.

1 — bursa retrocalcanei; 2 — bursa subcutanica.

452

Рис. 19.159. УЗИ голеностопного сустава (13 лет).

1 — таранная кость; 2 — сухожилие тыльной повер­хности голеностопного сустава; 3 — переднее «жи­ровое тело».

Рис. 19.160. УЗИ пяточной кости.

1 — ахиллово сухожилие; 2 — задний край пяточной кости.

лия лежат рядом в одной плоскости. Диаметр сухожилия длинного сгибателя пальцев на ²/₃ мень­ше диаметра сухожилия задней большеберцовой мышцы.

Латеральные сухожилия. Группу латеральных сухожилий образуют сухожилие длинной ма­лоберцовой мышцы и сухожилие короткой малоберцовой мышцы. Вначале проводят попереч­ное сканирование, оба сухожилия определяются позади латеральной лодыжки. В норме во вла­галищах сухожилий может присутствовать небольшое количество жидкости, толщиной до 3 мм.

Передние сухожилия. Группу передних сухожилий образуют сухожилие передней больше-берцовой мышцы, сухожилие длинного разгибателя пальцев и сухожилие длинного разгиба­теля большого пальца. При ультразвуковом исследовании данных сухожилий используют те же приемы, что и при исследовании других групп сухожилий (рис. 19.159).

Задние сухожилия. Ахиллово сухожилие относится к задней группе сухожилий. Оно не имеет синовиальной оболочки, поэтому при УЗИ по краям ограничено гиперэхогенными линиями — перитеноном. Сканирование начинают от места появления сухожилия из камбаловидной и ик­роножной мышц и прослеживают до места его прикрепления на пяточной кости. В этом ме­сте обычно визуализируется bursa retrocalcanei, диаметр которой не должен превышать 2,5 мм. При сканировании ахиллова сухожилия обязательно получение продольного и поперечного сре­зов. Переднезадний диаметр ахиллова сухожилия при поперечном сканировании в среднем равен 5-6 мм (рис. 19.160).

Литература

1. Бухны А.Ф. Повреждения эпифизарных зон роста у детей.— М., 1973.

2. Васильев Л.Ю., Витъко Н.К., Буковская Ю.В. Спиральная компьютерная томография в ди­агностике повреждений голеностопного сустава и стопы.— М., 2003.— 141 с.

3. Волков М.В. Болезни костей у детей.— М., 1985.— 512 с.

4. Зубарев А.В. Диагностический ультразвук.— М.: Реальное время, 1999.— С. 40—61, 70— 93, 117-145, 261-265.

5. Зубарев А.В., Гажонова В.Е., Долгова И.В. Ультразвуковая диагностика в травматологии: Практическое руководство.— М., 2003.

6. Лагунова И.Г. Рентгеноанатомия скелета.— М: Медицина, 1981.— 367 с.

7. Майкова-Строганова B.C., Рохлин Д.Г. Кости и суставы в рентгеновском изображении. Конечности.- Л., 1957.- 483 с.

8. Садофьева В.И. Нормальная рентгеноанатомия костно-суставной системы у детей.— Л.: Медицина, 1990.— 216 с.

9. Садофьева В.И. Рентгенофункциональная диагностика заболеваний опорно-двигатель­ного аппарата у детей.— Л.: Медицина, 1986.— 240 с.

10. Moeller T.D., ReifE. Normal findings in CT and MRJL— Thieme, 2000.— 250 p.

11. Marcelis S., Daenen В., Ferrara M.A. Peripheral Musculoskeletal Atlas.— N.-Y.: Thieme, 1996.— 357 p.

12. O'Connor P., GraingerF. Ultrasound imaging ofjoint disease //Imaging.— 2002.— Vol. 14,№ 3— P. 188-202.

13. Rubin J.M. Musculoskeletal power Doppler// Europ. Radiol.— 1999.— Vol. 9, Suppl. 3.— S. 403-406.

14. Davies A.M., Cassar-PullicinoV.N. Imaging of the Knee // Springer.— 2002.— 342 p.

15. Wilson D., Allen G. Imaging of children's hips// Imaging.- 2002.- Vol. 14, № 3.- P. 179-187.

16. BohndorfK., Imhof H., Lee Pope Th. Musculoskeletal Imaging. A Concise Multimodality Approach.— Stuttgart: Thieme, 2001.— 387 p.

17. Castro W., Jerosch J., Grossman Th. Examination and Diagnosis of Musculoskeletal Disorders.— Stuttgart: Thieme, 2001.— 464 p.

18. MRI of the Musculoskeletal System / Ed. Th.Berquist.— 4^th ed.— Philadelphia: Lippincott, 2001.- 1100 p.

19. Valhlensieck M., Genant H.K., Reiser M. MRI of the Musculoskeletal System.— Stuttgart: Thieme, 2000.- 394 p.
