8.2.3 Фна "внешний барабан"

Устройства с записью по внешней поверхности цилиндра отличаются от предыдущего типа тем, что экспонируемый материал при помощи вакуумного прижима закрепляется на внешней стороне цилиндра (рис. 8.15). Запись происходит при вращении цилиндра и одновременном движении луча по направляющей вдоль образующей цилиндра. Оптический путь луча лазера очень короткий и остается постоянным при вращении барабана. Для ускорения развертки вращение барабана производится с высокой скоростью. Во время вращения барабана возникают весьма значительные механические колебания всего ФНА. Для предотвращения негативных явлений, связанных с появлением динамических нагрузок, применяется датчик колебаний, следящий за расстоянием между записывающей головкой и светочувствительным материалом.

Рисунок 8.15 – ФНА “внешний барабан”

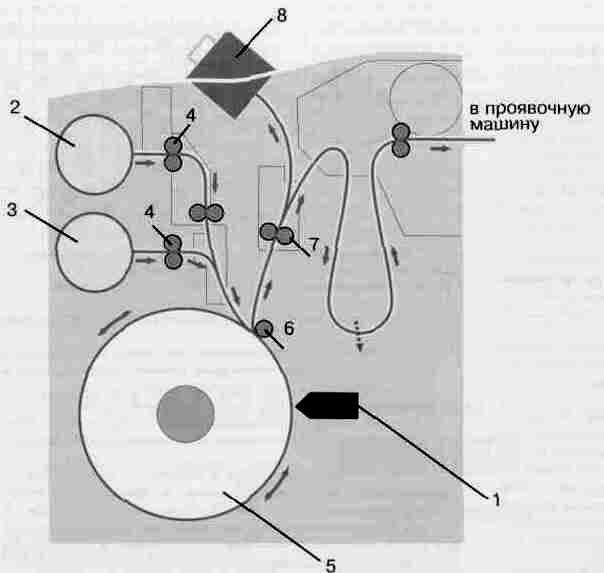

Фотоматериал поступает из подающих кассет 2 и 3, благодаря проводящей системе 4, и закрепляется на внешней стороне цилиндра 5 либо механически, либо при помощи вакуума. Запись производится лазерным источником излучения 1. С экономической точки зрения на подобных ФНА лучше всего экспонировать полный формат, а не отдельные полосы. После записи фотоматериал «снимается» с цилиндра механизмом 6 и в зависимости от используемого процесса попадает в приемную кассету 8 или, благодаря системе разделения 7, направляется в проявочную машину.

В ФНА с внешним барабаном фотоплёнка закрепляется на поверхности барабана эмульсией наружу. Фотонаборные аппараты с внешним барабаном экспонируют лист фотопленки, длина которого точно равняется длине окружности барабана.

Данный тип протяжки фотоматериала позволяет достичь максимального совмещения и получить высокое качество фотоформ формата А1 и выше.

В отличие от двух рассмотренных выше схем экспонирования, основанных на использовании одного лазерного луча, в экспонирующих устройствах с расположением пленки на внешней поверхности вращающегося барабана используется одновременная запись несколькими десятками лучей (в модели DT-R3100 таких лучей 80, в модели DT-R3075 - 120).

В качестве источника света используется матрица лазерных диодов, проецируемая на пленку с помощью фокусирующего объектива. Попадание "следов" отдельных лучей на одну линию достигается соответствующей синхронизацией включения строк диодной матрицы.

Размер пятна лазерного луча устанавливается для каждого разрешения в пределах 1000-5000 dpi перемещением оптической системы, при этом изображение источников света фокусируется точно на поверхности пленки соответствующим выбором положения фокусирующего объектива. Постоянное поддержание лазерного луча в фокусе при небольшой его интенсивности увеличивает срок службы и обеспечивает более "жесткую" растровую точку, чем другие типы выводных устройств. Настройка параметров оптической системы выполняется с пульта оператора с помощью специальных тестов, что позволяет отказаться от каких-либо механических регулировок.

Благодаря большому числу лучей за один оборот цилиндра с закрепленной на ней пленкой экспонируется множество строк изображения, то есть полоса шириной порядка 1 мм (при разрешении 2400 dpi). При достаточно малой скорости вращения цилиндра (до 600 об/мин) большое количество лучей обеспечивает наибольшую (по сравнению с другими классами устройств) скорость экспонирования.

Точность формирования изображения практически определяется лишь точностью изготовления самого барабана и винтовых передач, которая обеспечивается достаточно легко.

Отсутствие длинных оптических путей снижает чувствительность оборудования к чистоте воздуха и к микроотклонениям в оптической системе.

Машины с внешним барабаном работают на пленку фиксированных форматов, поэтому оснащаются системой автоматического размещения страниц на листе пленки. Несмотря на это, эффективность использования фотоматериала при выводе разнородной малоформатной продукции несколько ухудшается.

В целом машины с расположением пленки на внешней поверхности вращающегося барабана считаются наиболее точными и производительными аппаратами (с разрешающей способностью до 5000 dpi).

Они представлены в спектре выводных устройств относительно малым количеством моделей форматов А2 и более и стоят несколько дороже других типов машин. Это предполагает их использование для сложных художественных работ и другой продукции, когда скорость вывода и качество исполнения оправдывают любые капиталовложения.
