До теми 8. Сучасне обладнання цифрового друку

"Цифрова друкарська машина" - термін, у якого немає строгого визначення. Усі розуміють, що ЦДМ - еліта цифрового друку, але точну межу між продуктивним принтером/копиром і ЦДМ провести неможливо.

Друк книг - дуже консервативний сегмент ринку друкарської продукції, що характеризується високою трудомісткістю післядрукарських операцій. Наразі у виробництві книг спостерігаються дві тенденції, властиві і іншим сегментам поліграфічного ринку: зменшення накладів і зростання попиту на багатобарвну продукцію. Усе це об'єктивно сприяє впровадженню цифрового друку, оскільки саме виготовлення малотиражної багатобарвної продукції із застосуванням цієї технології є вигіднішим, ніж за допомогою офсетного друку.

Цифровий друк доцільно застосовувати в книжковому виробництві при виготовленні малотиражних видань, для додруківки невеликого додаткового накладу по спеціальному замовленню, для друку тестових накладів (наприклад, з метою дослідження попиту), а також для виготовлення видань із змінною інформацією. При цьому проявляються наступні її переваги:

- відсутність витрат часу і засобів на формове виробництво і налаштування;

- можливість персоналізації інформації;

- висока оперативність випуску продукції;

- можливість оперативної корекції інформації;

- мінімізація складських запасів і швидке повернення інвестицій при зменшенні інвестиційних і комерційних ризиків.

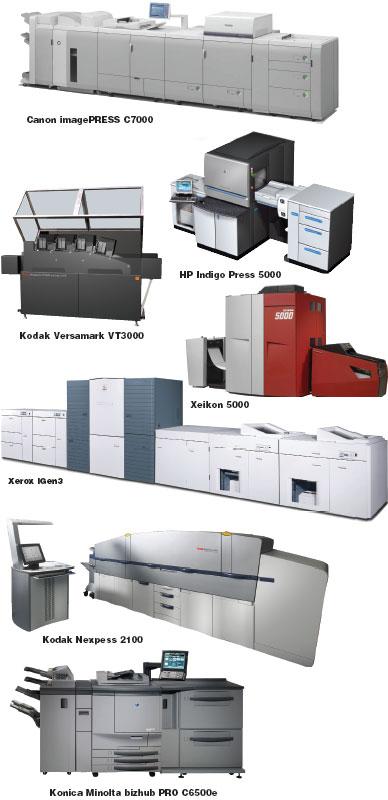

Сьогодні на ринку пропонуються монохромні і кольорові листові і рулонні цифрові машини, які при доповненні відповідним послепечатным устаткуванням можуть використовуватися для виготовлення книг. У цій статті будуть розглянуті тільки рішення на базі рулонних машин.

Більшість представлених на ринку рішень базуються на електрофотографічному принципі друку, проте пропонуються і рулонні ЦДМ на базі струменевих пристроїв з безперервною або імпульсною подачею чорнила, а також магнітографічні пристрої. Широкий спектр вживаних друкарських технологій обумовлений великою різноманітністю книжкової продукції : від ілюстрованих кольорових видань до одноколірних книг з недовгим терміном життя.

Сучасні рулонні цифрові друкарські машини демонструють вражаючу швидкість роботи - до 150 м/мін, причому найбільш високою продуктивністю характеризуються "неелектрофотографічні" пристрої. Використання різних методик підвищення дозволу і поліпшення градаційної передачі дозволяє користувачам багатьох ЦДМ працювати з линиатурами регулярного растру більше 200 lpi. Таким чином, можна констатувати, що більшість даних цифрових друкарських систем як за якістю, так і за швидкістю роботи є більш ніж гідною альтернативою офсетним машинам.

При з'єднанні ЦДМ з устаткуванням брошурування створюється потокова лінія для виготовлення книг. Застосування цифрових машин дозволяє уникнути необхідності підбірки відбитків, оскільки усі листи кожного екземпляра книги можуть друкуватися послідовно. У плані забезпечення максимальної оперативності виготовлення продукції оптимальними способами скріплення зошитів і листів являються шитво дротом і клейове скріплення.

Устаткування брошурування для потокових ліній на базі ЦДМ в основному виготовляється спеціалізованими компаніями, а виробники цифрових друкарських машин тільки забезпечують можливість сполучення цього устаткування зі своєю технікою. Якщо досить високе завантаження лінії для виготовлення книг виявляється проблематичним, то доцільніше застосовувати універсальне устаткування брошурування, що працює в режимі офлайн, хоча оперативність виготовлення книг при цьому зменшується.

Цифрові офсетні друкарські машини HP Indigo press застосовують унікальну технологію рідинної електрофотографії при формуванні багатобарвного зображення і офсетний спосіб перенесення фарби на запечатуваний матеріал.

Друк в усій лінійці HP Indigo здійснюється рідкими фарбами HP ElectroInk, що дозволяють реалізовувати на запечатуваному матеріалі барвисті шари завтовшки 1-2 мкм, що дозволяє використовувати традиційну фінішну обробку продукції. Процес утворення полімерної плівки на офсетному циліндрі машини дозволяє піти від розтиску при перенесенні фарби на підкладку.

Перенесення зображення на запечатуваний матеріал здійснюється через офсетний циліндр з гумовотканинним полотном, що нагрівається, при цьому використовується одна секція для друку усіма фарбами. Ця технологія дозволяє здійснювати цифровий друк з офсетною якістю відбитку з барвистістю від 1+0 до 6+6 або 7+7 залежно від моделі і оснащення друкарської машини і запечатувати широкий спектр матеріалів, включаючи пластики, металізовані матеріали і папери з сильно вираженою фактурою поверхні. Швидкість друку не залежить від типу матеріалу.

Друк здійснюється сумішевими фарбами і фарбами за шкалою Pantone. У усіх моделях застосовується унікальна фарба HP ElectroInk. Також існує можливість будь-якої фінішної обробки продукції : лакування (у тому числі УФ-лаками), ламінування, биговка і фальцювання. У компанії дуже широкий спектр моделей залежно від потреб друкарні.

Відмітимо, що на виставці drupa 2008 були представлені ряд новинок, в числі яких HP Indigo press 7000. Виробник обіцяє значне зниження собівартості друку і збільшення довжини накладів, які вигідно друкувати на цій цифровій машині в порівнянні з офсетом. HP Indigo press 7000 підійде для друку великої кількості різноманітних комерційних робіт накладами від однієї копії до тисяч екземплярів барвистістю до 7+7.

Система подачі паперу - абсолютно ідентична перевіреній десятиліттями традиційній схемі, що вигідно відрізняє її від систем подачі, що прийшли з сегменту офісного устаткування.

Швидкість друку машини - 120 чотириколірних сторінок в хвилину незалежно від щільності матеріалу.

Корпорація Xerox випускає три моделі електрофотографічних монохромних рулонних систем цифрового друку, які можуть використовуватися для виробництва книг, : DocuPrint 850 CFD, DocuPrint 1050 і DocuPrint 525. Усі моделі працюють з папером масою 60-105 г/м2 і друкують з роздільній здатністю 480 або 600 dpi. Ширина полотна у DocuPrint 1050/525 складає 203-495 мм при швидкості руху стрічки від 59 до 74 м/хв. Модель DocuPrint 850 CFD дозволяє працювати з папером шириною до 457 мм при максимальній швидкості руху полотна 74 м/хв.

Система для двостороннього друку комплектується двома ЦПМ, між якими встановлюється пристрій перевороту стрічки. Для виробництва книг ЦДМ оснащується пристроями брошурувань.

Xerox DocuColor 7000 друкує із швидкістю 70 листів формату А4 або 35 формату А3 і витримує щомісячні навантаження до 200 тисяч друкарських листів. Крім того, роздільна здатність DocuColor 7000 уперше порівнялася з роздільній здатністю офсетного друку і складає 2400х2400 dpi. Уперше така висока якість, революційно низька собівартість відбитків і можливість тиражування від одного екземпляра дозволяють цифровим друкарням вийти на абсолютно новий рівень надання послуг.

Цифровий метод друку в системах DocuColor заснований на електростатичному нанесенні фарби на папір, тому підготовка до друкарських процесів займає набагато менше часу, а іноді - зовсім не вимагається. Це дозволяє виконувати невеликі наклади економічніше, ніж при використанні традиційного друкарського устаткування.

Konica Minolta має лінійку кольорових ЦДМ з продуктивністю від 20 до 65 кольорових відбитків в хвилину. Усі машини базуються на лазерній технології і однопрохідній системі друку зображення. Флагманом лінійки на даний момент є машина bizhub PRO C6500e. Індекси PRO і e (enhanced - розширений) свідчать про професійне призначення і розширені можливості машини. Зважаючи, що PRO С6500е поєднується з трьома різними растровими процесорами (контроллерами друку) від EFI, CREO і MicroPRESS, а також з досить рідкісним online термоклеевым фінішером, можна вважати, що машина зможе задовольнити найбільш досвідченого споживача. У поєднанні зі своїм фінішним устаткуванням Konica Minolta PRO C6500e пропонує 16 різних систем друку. PRO C6500e сприймає до 300 тис. кольорових відбитків в місяць, працює з носіями до 300 г/м2 і розміром копій до 330x488 мм. Виготовляє буклети з товщиною корінця до 30 мм. Закріплення зображення відбувається без масла, що дозволяє, у разі потреби, використовувати ламінат. Інтуїтивно зрозуміла, русифікована, 12" кольорова сенсорна панель управління забезпечує швидкий і легкий доступ до потрібних функцій.

Машини PRO С6500 і PRO С5500 відрізняються від enhanced тільки фінішним устаткуванням і здатністю сприймати бюджетний EFI -контроллер. Друкарські модулі і використовувані витратні матеріали у них однакові.

Флагман лінійки цифрових друкарських машин Canon imagePRESS випускає відомі серії С1+, C6000 і C6000VP. Може друкувати на носіях різного типу і товщини без зниження швидкості.

Результати серії звичних тестів. Суцільні плашки чистими кольорами пристрою виглядали ідеально рівними.

Тест приведення особи і обороту показав, що їх розбіжність не перевершує 0,5мм по довжині - дуже пристойний результат.

При роздільній здатності 600 dpi пристрій показав прекрасне опрацювання шрифтів. Звичайно, тонкі штрихи гарнітури "Декор" і антиквы розміром 3 пт спотворено, але при цьому обоє упевнено читаються навіть в негативі.

Якість відтворення ілюстрацій теж не викликає питань - ні на нашій тестовій смузі, ні на зразках, наданих хазяями.

Цікава особливість - управління глянцем зображення. За умовчанням режими печей встановлюються так, що на крейдованому папері відбиток стає більше глянсовим, а на немелованной- менш, проте це можна змінити з пульта. Зрозуміло, мова про глянець лише в області зображення - незапечатані області паперу залишаються як були.

Швидкість друку Canon imagePress C7000VP відповідає заявленим даним і дійсно не знижується на щільному папері - ми провели тест швидкості на крейдованому папері щільністю 300 г/м2 в режимі ч/би односторонньому друку і отримали ті ж 71 стор. А4/хв. В С7000 VP це досягнуто за рахунок використання двох печей : основною для запечатуваних матеріалів усіх типів і щільності, додатковою для крейдованого паперу або матеріалів з щільністю більше 150 г/м2.

Незвичайна конструкція основної печі : притиск паперу до гарячого валу виробляється не валом в одній точці, а ременем по дузі, що збільшило зону їх контакту. Це дозволило зменшити температуру печі при тій же теплопередачі, що сприятливо позначається на поведінці паперу.

Окрім друкуючого пристрою, в тестований комплект входили одна секція подачі паперу з трьома лотками на 4 тис. листів, двохлоткового фінішера з перфоратором і степлером, брошурує на скріпку з пристроєм трибічного підрізування (опція), растровий процесор imagePRESS Server A3100 на основі Efi Fiery і автоматичний спектрофотометр з ПО побудови ICC -профилей (опція). Як інші опції пропонуються ще одна секція подачі паперу, до двох модулів приймання паперу великої місткості, пристрої вставки обкладинок/вкладок (у обхід печі) і модуль клейового бесшвейного скріплення.

Canon залишається однією з небагатьох компаній, що активно підтримують офісні 4-прохідні апарати, : в її асортименті 4 подібних моделі. Логікові легко зрозуміти: переважна більшість відбитків в сучасному офісі доки залишаються чорно-білими, а з невеликими об'ємами кольорового друку впорається і відносний тихохідний пристрій з 4-прохідним друкуючим механізмом. Схоже, це виправдовується. Аналітик IDC Олександр Голощапов відмітив, що продажі багатопрохідних пристроїв складають третину від усіх кольорових лазерних МФУ і ростуть швидше однопрохідних за рахунок доступної ціни.

Фірма Nipson випускає монохромні магнітографічні пристрої VaryPress 200/400, призначені для роботи з рулонними матеріалами шириною до 520 мм при максимальній швидкості 125 м/хв. Магнітографічна технологія забезпечує створення відносно простих по конструкції пристроїв, здатних друкувати на широкому спектрі матеріалів і працювати "в лінію" з друкарським і послепечатным устаткуванням. Максимальний дозвіл VaryPress 200/400 складає 600 dpi. Цікавою розробкою Nipson є система Single Engine Duplex (SED), яка дозволяє в одній секції запечатувати полотно половинної ширини з двох сторін.

Компанія Oce поставляє лінії для виготовлення книг в м'якій або твердій обкладинці на базі монохромної рулонної электрофото-графической ЦДМ Oce VarioStream 7000 з шириною полотна 463,5 мм. Швидкість друку, залежно від модифікації пристрою і від можливостей підключеного в лінію послепечатного устаткування, складає від 21,5 до 74,25 м/хв. VarioStream 7000 дозволяє друкувати з разрешением240, 300 або 600 dpi на папері масою 70-160 г/м2. Застосування технології Enhanced Print Quality (EPC) - перенесення тонера на запечатуваний матеріал під тиском - забезпечує підвищену, в порівнянні з класичною електрофотографією, чіткість точок і ліній. Цікавою опцією є пристрій швидкої заміни тонера Oce Quick Change Developer Station (QCDS), яке дає можливість ефективно застосовувати як звичайні чорні, так і кольорові, а також магнітні (технологія MICR) тонеры*.

Двостороннє запечатування полотна в лінії друкарського брошурування для виготовлення книг виконується двома друкарськими модулями VarioStream 7000, між якими розміщується пристрій перевороту стрічки. Універсальний інтерфейс Universal Printer Pre - and Postprocessing Interface (UP3I) забезпечує взаємодію різних модулів лінії і можливість ефективного управління ними із загального центрального пульта.

Для виготовлення книг в обкладинці призначена система Oce Softcover Book System 7000, а для виробництва книг в палітурці - система Oce Book Section System 7000. Продуктивність першої системи при виготовленні 150-сторінкових книг формату A5 складає від 128 до 440 шт./ч. Продуктивність Oce Book Section System 7000 при виготовленні 100-сторінкових книг "кишенькового" формату (108x180 мм) складає від 222 до 765 шт./ч. Обидві лінії можуть комплектуватися наступними модулями:

розмотувальним пристроєм Hunkeler UW4;

пристроєм зволоження паперового полотна Weko;

модулем різання полотна і підбірки листів Hunkeler CS4W;

транспортером Hunkeler TS4;

модулем MB Mathias Bаuerle CAS 52/38, що фальцює;

модулем клейового скріплення MullerMartini Amigo Digital;

трьохножовими різальними машинами від Horauf, Perfecta або Horizon;

приймальним пристроєм Hunkeler.

Oce Book Section System 7000 також може комплектуватися устаткуванням компанії Stralfors : розмотувальним пристроєм, модулем різання полотна і підбірки листів, транспортером і приймальним пристроєм.

Компанія Xeikon, один з піонерів на ринку ЦДМ, виробляє чотири серії багатобарвних рулонних машин, три з яких - Xeikon 4000, Xeikon 5000plus і Xeikon 6000 - можуть поставлятися в комплектації для виготовлення книг і брошур в обкладинці. Усі три перераховані моделі запечатують полотно шириною до 508 мм з двох сторін за один прогін за технологією One - Pass - Duplex з дозволом 600 dpi (4 біт на точку). Xeikon 4000 призначена для триадной друку з барвистістю 4+4, а інші дві моделі можуть включати від восьми до десяти друкуючих пристроїв (4+4 або 5+5) і дозволяють використовувати тонери не лише триадных, але і сумішевих (Pantone) кольорів. У Xeikon 5000plus і Xeikon 6000 реалізований автоматичний контроль кольору в лінію. Xeikon 4000 дозволяє працювати з матеріалами масою 40-250 г/м2, Xeikon 5000plus і Xeikon 6000 - з матеріалами масою 40-350 г/м2. Максимальна швидкість руху полотна в Xeikon 6000 складає 12 м/хв.

Для виготовлення книг і брошур ЦДМ Xeikon комплектуються системами брошурувань IBIS SB, що працюють в лінію, - 1 або CP Bourg BB3002. Перед подачею в систему брошурування запечатане полотно ріжеться на листи. У ВШРА IBIS SB - 1 листи фальцюються, після чого зошити комплектуються вкладкою. Максимальна товщина книги складає 10 мм (близько 200 сторінок). Для скріплення листів може використовуватися склеювання ("холодний" клей наноситься на фальц кожного листа до комплектування зошита) або шитво дротом. Скріплена книга або брошура обрізується з трьох сторін ножничными пристроями; спеціальний ніж може бути передбачений для розрізання двійників. Максимальний формат книг - 320x225 мм, при цьому продуктивність системи може досягати 6 тис. брошур в годині

Агрегат для термоклеевого скріплення CP Bourg BB3002 дозволяє комплектувати блок підбіркою і виготовляти книги завтовшки до 60 мм.

Питання для самоперевірки до теми.
