2.2.4. Определение толщины наружной стены из условия теплопередачи.

Ограждающие конструкции здания по своим теплотехническим свойства должны обеспечивать в помещении необходимый температурно-влажностный режим и ограничивать теплопотери здания в течении отопительного периода. Таким образом общее сопротивление теплопередачи должно быть не менее , определённое из условий санитарной гигиены. Исходные данные для расчета заносятся в таблицу 2.3.

Таблица 2.3. Теплофизические характеристики материалов стен.

Наименование материала
1. Известково-песчаная штукатурка	0,03	1600	0,81
2. Кирпич обыкновенный	0,51	1800	0,81
3. Пенополиуретан	Х	60	0,041

Определяем требуемое сопротивление теплопередачи из условия санитарной гигиены:

t_В – температура внутреннего воздуха, t_В=20⁰С.

t_{Н –} средняя температура наружного воздуха наиболее холодной пятидневки, t_Н=-31⁰С.

п – коэффициент, учитывающий положение ограждающей конструкции по отношению к наружному воздуху; для наружных стен п=1.

Δt_Н – нормативный перепад температур внутреннего воздуха и внешней поверхности ограждения, Δt_Н=4⁰С.

α_В – коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, α_В=8,7.

=1,47 - из условия санитарной гигиены.

По условиям экономической эффективности:

=f(ГСОП)

где ГСОП – градусо-сутки отопительного периода, ⁰С×сут.

ГСОП=(t_В-t_ОТ.П.)·Z_ОТ.П.

t_ОТ.П – температура средняя за отопительный период, t_ОТ.П=-9,7⁰С.

Z_ОТ.П. – продолжительность отопительного периода, Z_ОТ.П.=200сут.

ГОСП≈6000 ⁰С×сут.

По таблице 1δ^* по интерполяции определяем =3,5.

Из двух значений выбираем большее =3,5, и составляем уравнение при =.

Принимаем толщину утеплителя 120 мм. При этом полная толщина наружной стены составляет:

120+510+30=660 мм.

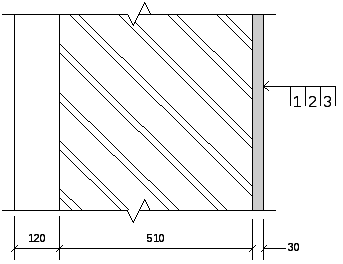

1. Цементно-песчаная штукатурка.

2. Кирпичная кладка.

3. Пенополиуретан.

Рисунок 2.4. Конструкция наружной стены.
